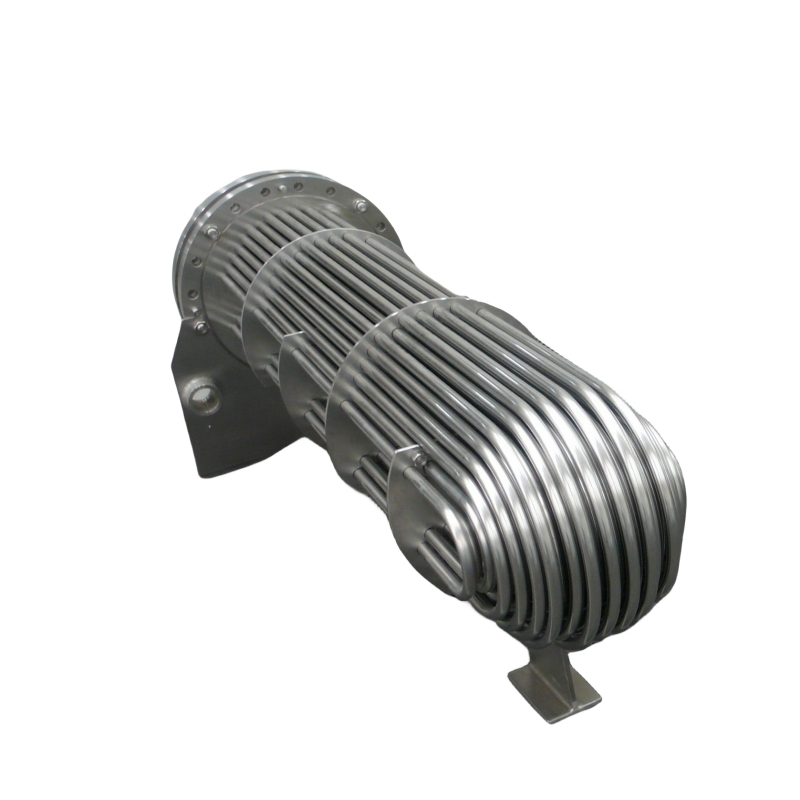

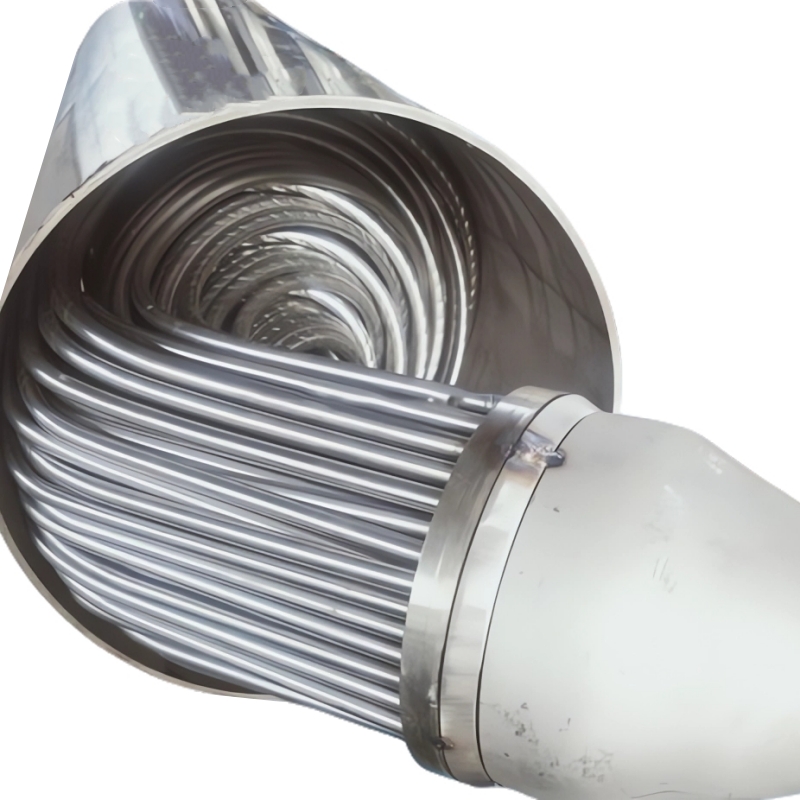

I tubi dello scambiatore di calore vengono utilizzati per raffreddare, calore o riscaldare fluidi, gas e aria. I tubi dello scambiatore di calore svolgono un ruolo vitale nel facilitare il processo di trasferimento del calore consentendo lo scambio di energia termica tra il fluido di processo e il fluido lato guscio.
Per poter trasferire bene il calore, il tubo dovrebbe avere una buona conducibilità termica. Poiché il calore viene trasferito attraverso il tubo dal lato caldo al lato freddo, c'è una differenza di temperatura attraverso la larghezza del tubo. Poiché i materiali per tubi hanno tendenze diverse ad espandersi termicamente a temperature diverse, durante il funzionamento si verificano sollecitazioni termiche. Ciò non include alcuna sollecitazione causata dall'alta pressione generata dal fluido stesso. Il materiale del tubo dovrebbe anche essere compatibile con il fluido laterale del tubo a guscio a lungo termine in condizioni operative (temperatura, pressione, pH, ecc.) Per ridurre al minimo il deterioramento come la corrosione.
La selezione del materiale del tubo improprio può causare perdite di tubi tra i lati del guscio e del tubo, con conseguente contaminazione incrociata del fluido e possibile perdita di pressione. Naturalmente, poiché il tubo è sotto pressione per lungo tempo, si verificherà affaticamento nel tempo, con conseguente perdita. Quando ciò accade, come riparare i tubi di scambio di calore nello scambiatore di calore?
La perdita di tubi di scambio di calore nei vasi di pressione si verifica generalmente in due punti, uno è la connessione dei tubi e l'altro è la perdita del tubo stesso.
(1) Perdite alle connessioni del tubo dello scambiatore di calore in acciaio inossidabile

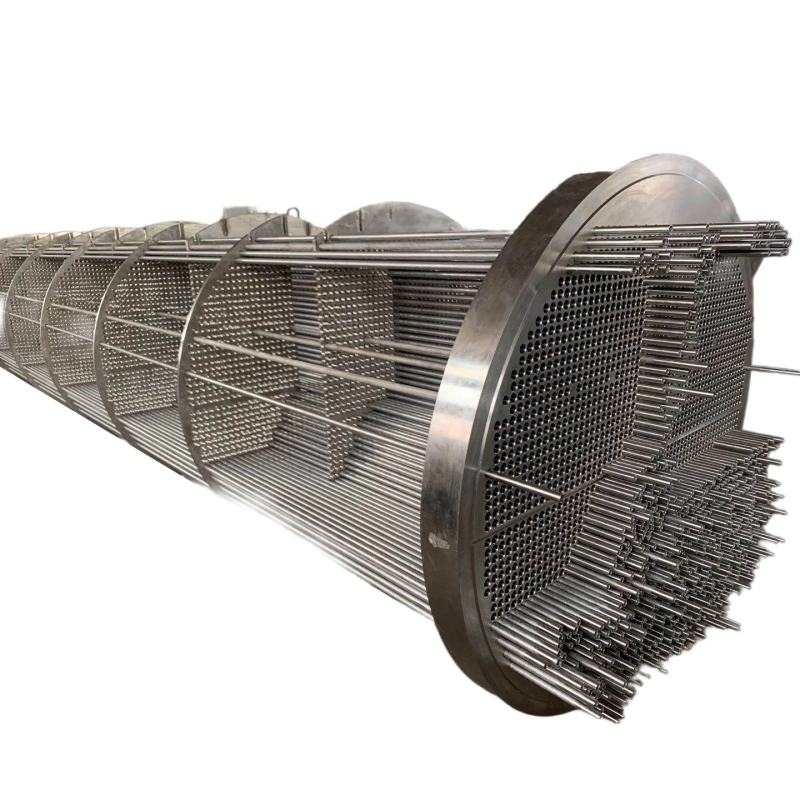

Esistono tre metodi principali per il collegamento di tubi e fogli di tubo: giunti di espansione, saldatura, saldatura e giunti di espansione. A causa della fluttuazione della temperatura e della pressione e della deformazione irregolare della differenza di temperatura, il tubo di espansione provoca il tiro fuori, allentare il tubo, allentare e perdite dal foglio del tubo. L'espansione complementare può essere utilizzata per eliminare la perdita. Se è inefficace, può essere fatto di nuovo. L'espansione supplementare non può essere più di tre volte, altrimenti ciò causerà indurirsi il materiale sul foro della piastra del tubo a causa del lavoro a freddo e diventerà meno stretto.
Se l'espansione è inefficace, il tubo deve essere sostituito o saldato. Va notato che dopo la saldatura, i tubi circostanti devono essere nuovamente espansi perché l'espansione termica e la contrazione del foglio del tubo dopo la saldatura causano perdite nei giunti di espansione di altri tubi circostanti. Se la saldatura tra il tubo e il foglio del tubo è perdita, può essere riparata macinando e riparando la saldatura.
(2) Il tubo stesso sta perdendo
A causa di corrosione, abrasione, erosione, corrosione della sedimentazione e altri motivi, i tubi di scambio di calore spesso causano crepe, perforazioni e perdite nei tubi. La perdita del tubo stesso non può essere riparata in circostanze normali. Se il numero di tubi che perde non è grande, è possibile utilizzare tappi in metallo conico per bloccare entrambe le estremità della bocca del tubo. Se la pressione sul lato del tubo è elevata, collegala saldamente e quindi salda di più per affidabilità. La lunghezza della spina metallica è generalmente doppia del diametro interno del tubo, il diametro della piccola estremità dovrebbe essere pari all'85% del diametro interno e il cono è 1:10.
La durezza del materiale della spina dovrebbe essere inferiore o uguale alla durezza del tubo. Quando si collega i tubi per eliminare le perdite, il numero di tubi collegati non dovrebbe superare il 10%. Quando un'estremità del tubo di scambio di calore in acciaio inossidabile è danneggiata, è possibile utilizzare anche il metodo di riparazione del tubo disegnato. Questo perché il tasso di allungamento del tubo in acciaio inossidabile è del 40%~ 45%. Quando l'allungamento totale del tubo disegnato non supera il 12%, il tubo può essere disegnato più volte.
