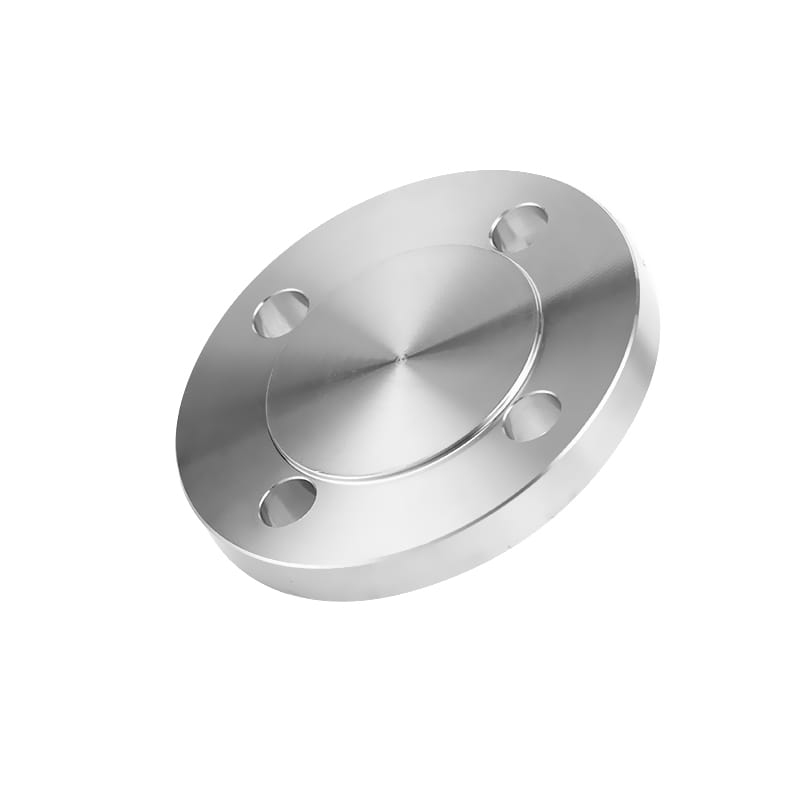

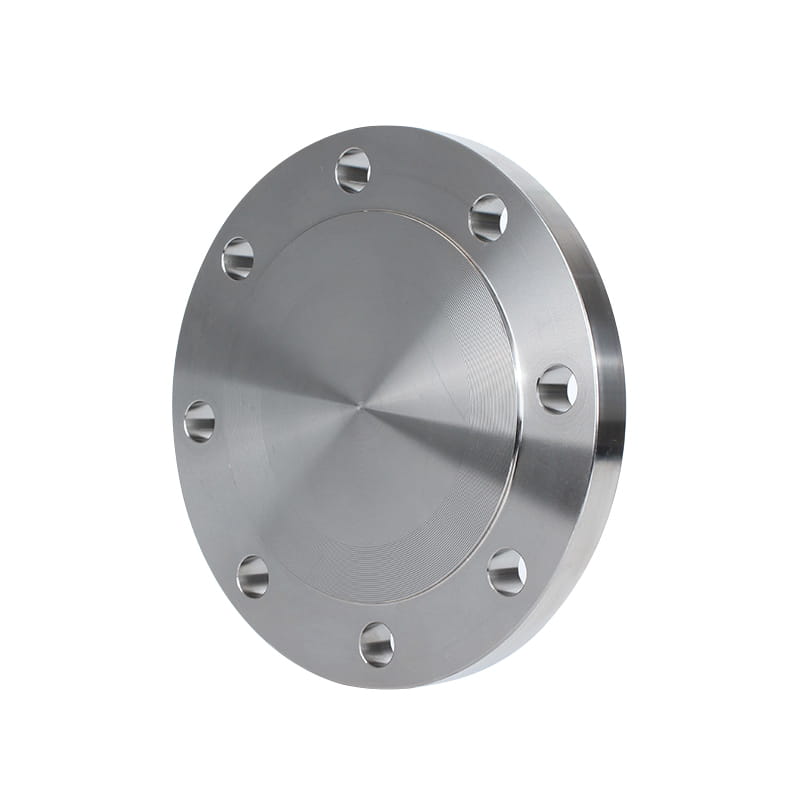

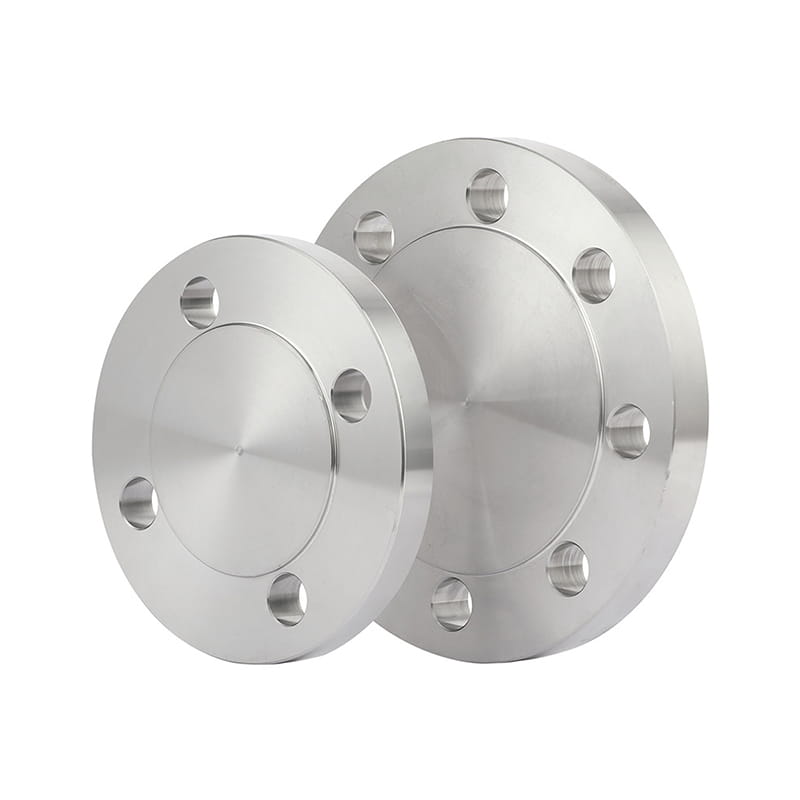

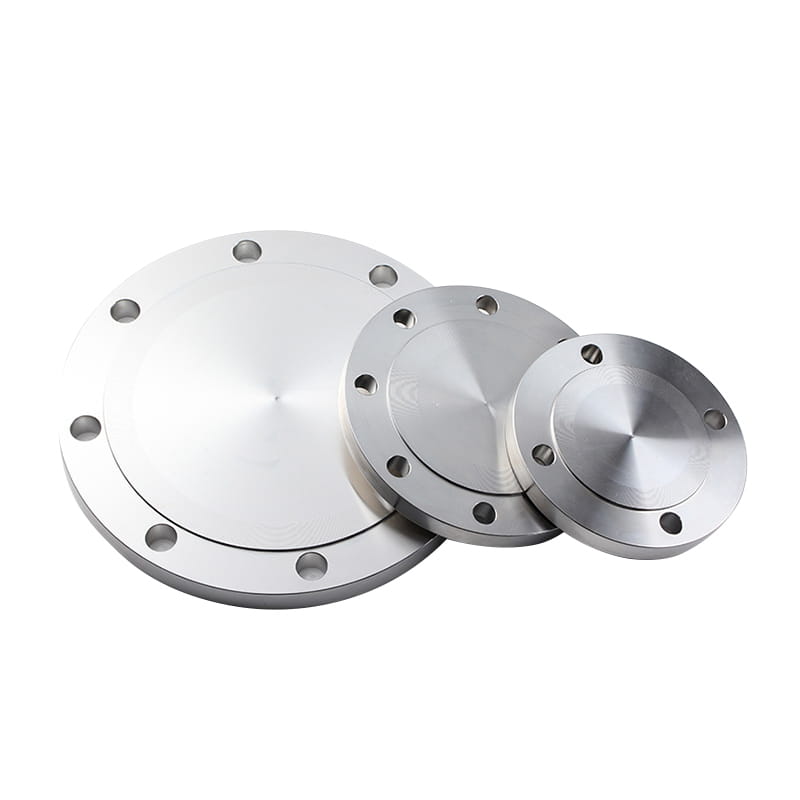

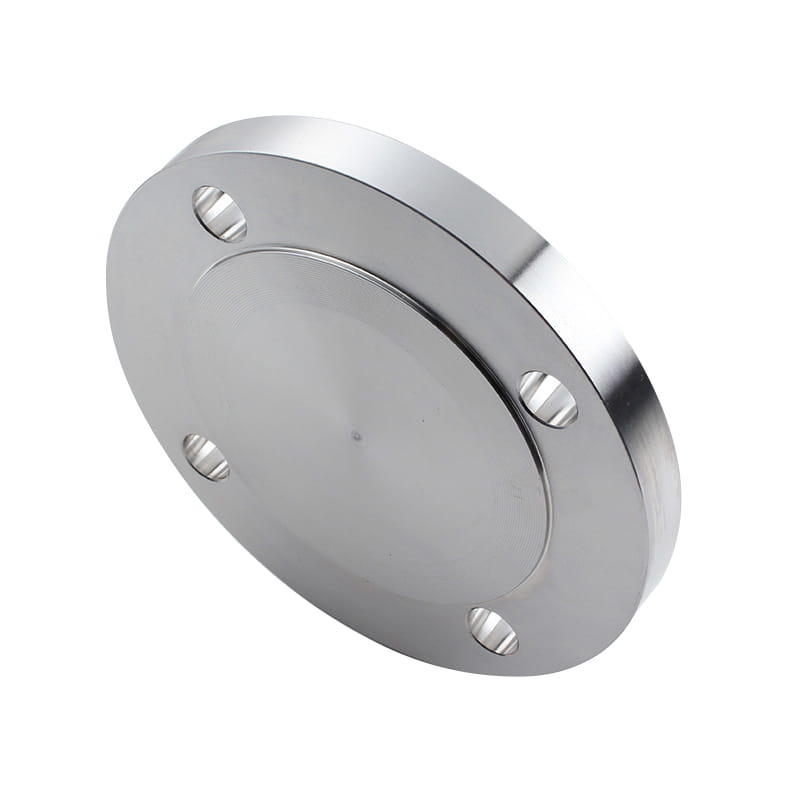

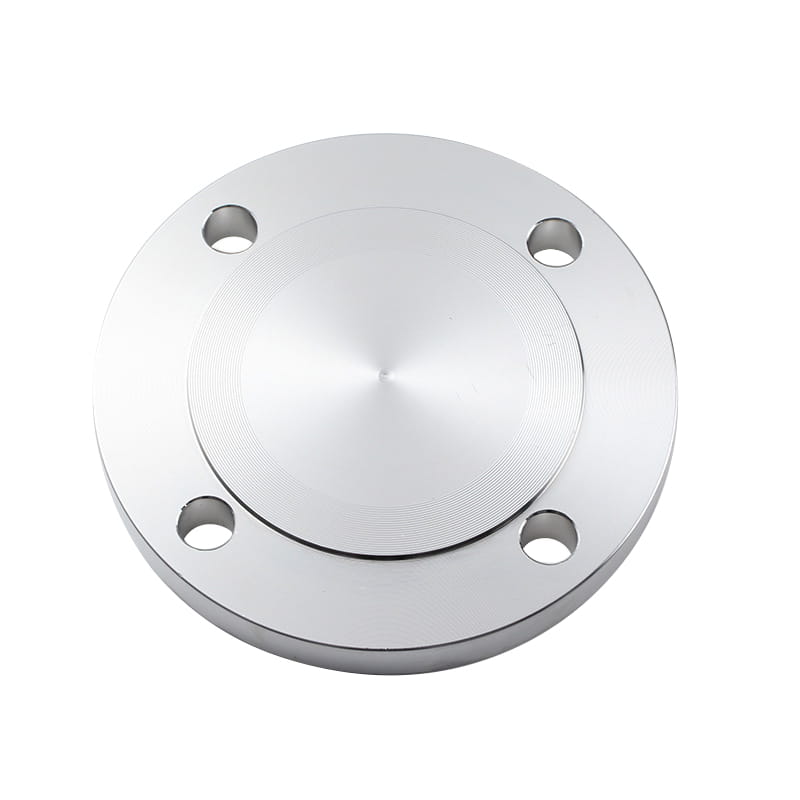

La flangia cieca svolge un ruolo vitale nel sistema di pipeline. È caratterizzato da una piastra solida senza un foro, sigillando efficacemente l'estremità di un tubo o una nave. È una parte importante della manutenzione, dei test e dell'isolamento della pipeline.
Progettati in vari materiali come acciaio al carbonio, acciaio inossidabile e acciaio in lega, offrono durata e resilienza in diverse condizioni operative e livelli di pressione. I tipi comuni includono la faccia rialzata (RF) e la faccia piatta (FF), con il primo che garantisce una tenuta sicura per ridurre al minimo i rischi di perdite.
Ampiamente utilizzato in settori come petrolio e gas, petrolchimico e di lavorazione chimica, le flange cieche forniscono versatilità per applicazioni che richiedono una chiusura temporanea o permanente dei punti di terminazione del gasdotto. Le loro dimensioni standardizzate e la compatibilità con diverse dimensioni dei tubi li rendono una soluzione efficiente per garantire l'integrità e la sicurezza del sistema durante le attività di ispezione, pulizia o modifica.
Introduzione
Standard | ANSI/ASME B16.5, DIN, JIS, BS, GB |
Materiale | Acciaio inossidabile (tipicamente ASTM A182 F304, F316, F321, F347) |
Superficie | Olio anti-russo, pittura (nero, giallo), zincatura, rivestimento di potenza |
Tipo | Forgiatura, taglio meccanico |
misurare | 1/8 "NB - 48" NB |
Tempi di consegna | Entro 5-30 giorni dalla ricezione del prepagato |
Imballaggio | Scatola di legno, personalizzata in base alle esigenze dei clienti |
Applicazione | Le flange cieche in acciaio inossidabile sono comunemente usate in vari scenari di applicazione in settori come petrolio e gas, chimica, petrolchimica e generazione di energia. . |
FlUNnge CieChe-PN6

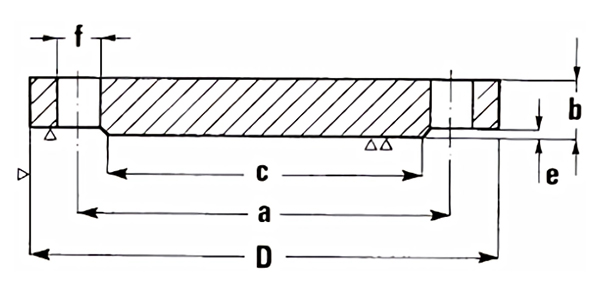

Dn | D | UN | c | B | e | F | BULLONE | Nessun Buco |
10 | 75 | 50 | 35 | 12 | 2 | 11 | M10 | 4 |
15 | 80 | 55 | 40 | 12 | 2 | 11 | M10 | 4 |
20 | 90 | 65 | 50 | 14 | 2 | 11 | M10 | 4 |
25 | 100 | 75 | 60 | 14 | 2 | 11 | M10 | 4 |
32 | 120 | 90 | 70 | 14 | 2 | 14 | M12 | 4 |
40 | 130 | 100 | 80 | 14 | 3 | 14 | M12 | 4 |
50 | 140 | 110 | 90 | 14 | 3 | 14 | M12 | 4 |
65 | 160 | 130 | 110 | 14 | 3 | 14 | M12 | 4 |
80 | 190 | 150 | 128 | 16 | 3 | 18 | M16 | 4 |
100 | 210 | 170 | 148 | 16 | 3 | 18 | M16 | 4 |
125 | 240 | 200 | 178 | 18 | 3 | 18 | M16 | 8 |
150 | 265 | 225 | 202 | 18 | 3 | 18 | M16 | 8 |
200 | 320 | 280 | 258 | 20 | 3 | 18 | M16 | 8 |
250 | 375 | 335 | 312 | 22 | 3 | 18 | M16 | 12 |
300 | 440 | 395 | 365 | 22 | 4 | 22 | M20 | 12 |
350 | 490 | 445 | 415 | 22 | 4 | 22 | M20 | 12 |
400 | 540 | 490 | 465 | 22 | 4 | 22 | M20 | 16 |
450 | 595 | 550 | 520 | 24 | 4 | 22 | M20 | 16 |
500 | 645 | 600 | 570 | 24 | 4 | 22 | M20 | 20 |
600 | 755 | 705 | 670 | 30 | 5 | 26 | M24 | 20 |
700 | 860 | 810 | 775 | 40 | 5 | 26 | M24 | 24 |
800 | 975 | 920 | 880 | 44 | 5 | 30 | M27 | 24 |
900 | 1075 | 1020 | 980 | 48 | 5 | 30 | M27 | 24 |
1000 | 1175 | 1120 | 1080 | 52 | 5 | 30 | M27 | 28 |
1200 | 1405 | 1340 | 1295 | 60 | 5 | 33 | M30 | 32 |
1400 | 1630 | 1560 | 1510 | 68 | 5 | 36 | M33 | 36 |
1600 | 1830 | 1760 | 1710 | 76 | 5 | 36 | M33 | 40 |
1800 | 2045 | 1970 | 1920 | 84 | 5 | 39 | M36 | 44 |
2000 | 2265 | 2180 | 2125 | 92 | 5 | 42 | M39 | 48 |
Flange cieche-PN10
Dn | D | a | c | b | e | F | BULLONE | Nessun buco |
10 | 90 | 60 | 40 | 16 | 2 | 14 | M12 | 4 |
15 | 95 | 65 | 45 | 16 | 2 | 14 | M12 | 4 |
20 | 105 | 75 | 58 | 18 | 2 | 14 | M12 | 4 |
25 | 115 | 85 | 68 | 18 | 2 | 14 | M12 | 4 |
32 | 140 | 100 | 78 | 18 | 2 | 18 | M16 | 4 |
40 | 150 | 110 | 88 | 18 | 3 | 18 | M16 | 4 |
50 | 165 | 125 | 102 | 18 | 3 | 18 | M16 | 4 |
65 | 185 | 145 | 122 | 18 | 3 | 18 | M16 | 8 |
80 | 200 | 160 | 138 | 20 | 3 | 18 | M16 | 8 |
100 | 220 | 180 | 158 | 20 | 3 | 18 | M16 | 8 |
125 | 250 | 210 | 188 | 22 | 3 | 18 | M16 | 8 |
150 | 285 | 240 | 212 | 22 | 3 | 22 | M20 | 8 |
200 | 340 | 295 | 268 | 24 | 3 | 22 | M20 | 8 |
250 | 395 | 350 | 320 | 26 | 3 | 22 | M20 | 12 |
300 | 445 | 400 | 370 | 26 | 4 | 22 | M20 | 12 |
350 | 505 | 460 | 430 | 26 | 4 | 22 | M20 | 16 |
400 | 565 | 515 | 482 | 26 | 4 | 26 | M24 | 16 |
450 | 615 | 565 | 532 | 26 | 4 | 26 | M24 | 20 |
500 | 670 | 620 | 585 | 28 | 4 | 26 | M24 | 20 |
600 | 780 | 725 | 685 | 34 | 5 | 30 | M27 | 20 |
700 | 895 | 840 | 800 | 38 | 5 | 30 | M27 | 24 |
800 | 1015 | 950 | 905 | 42 | 5 | 33 | M30 | 24 |
900 | 1115 | 1050 | 1005 | 46 | 5 | 33 | M30 | 28 |
1000 | 1230 | 1160 | 1110 | 52 | 5 | 36 | M33 | 28 |
1200 | 1455 | 1380 | 1330 | 60 | 5 | 39 | M36 | 32 |
1400 | 1675 | 1590 | 1535 |
| 5 | 42 | M39 | 36 |
1600 | 1915 | 1820 | 1760 |
| 5 | 48 | M45 | 40 |
1800 | 2115 | 2020 | 1960 |
| 5 | 48 | M45 | 44 |
2000 | 2325 | 2230 | 2170 |
| 5 | 48 | M45 | 48 |
Fondata nel 2007 e si è trasferita nella zona di sviluppo economico di Longyou, provincia di Zhejiang, nel 2022. Copre un'area di 130.000 metri quadrati, più di 30 linee di produzione, 300 lavoratori, 20 persone di ricerca e sviluppo, 30 persone di ispezione e una produzione annuale di 50.000 tonnellate.
Ha superato il sistema di gestione della qualità ISO9001: 2008, PED 97/23/EU Eu Eu Equipment Directive Certification, Cina Special Equipment Manufacturing License (Prove Tube) TS, certificazione ASME, sistema di gestione della standardizzazione delle imprese provinciali, ISO14000: 2004 Sistema di gestione dell'ambiente, produzione pulita (Enterprise Green) e una serie di certificazioni, nonché Società di classificazione della Cina (ASS American BUREAU), ASS American BUREAU), ASS American BUY) (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e la certificazione di fabbrica coreana del registro delle spedizioni (KR).
I prodotti principali includono tubi in acciaio inossidabile, raccordi per tubi, flange, valvole, ecc., Che sono ampiamente utilizzati in petrolio, industria chimica, industria nucleare, fusione, costruzione di navi, prodotti farmaceutici, cibo, conservazione delle acque, energia elettrica, nuova energia, attrezzature meccaniche e altri campi. La società aderisce al principio aziendale della "qualità per la sopravvivenza, reputazione per lo sviluppo" e serve con tutto il cuore a tutti i clienti per creare una situazione vantaggiosa per tutti.
