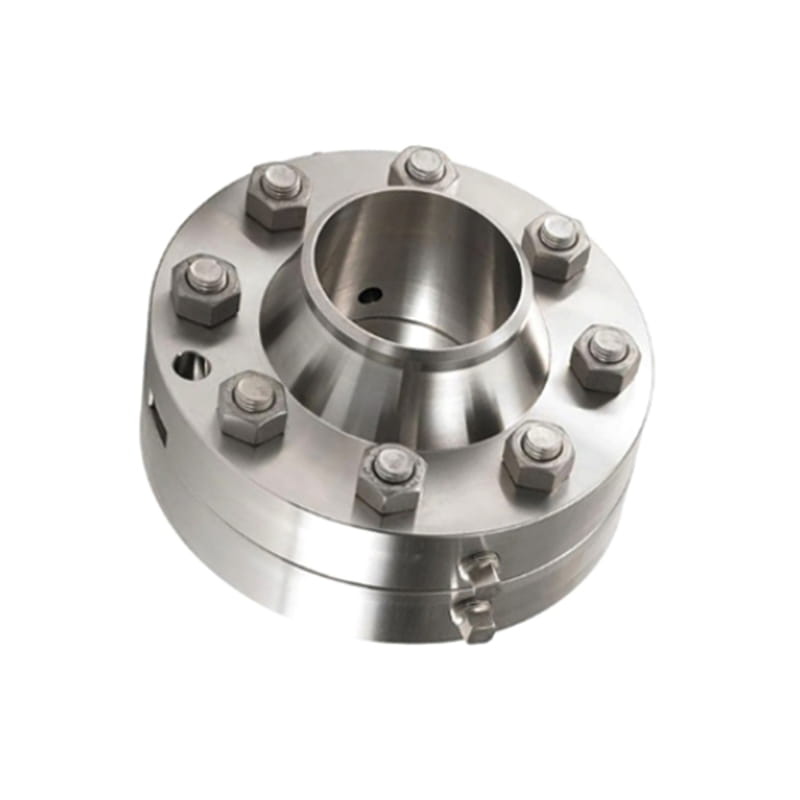

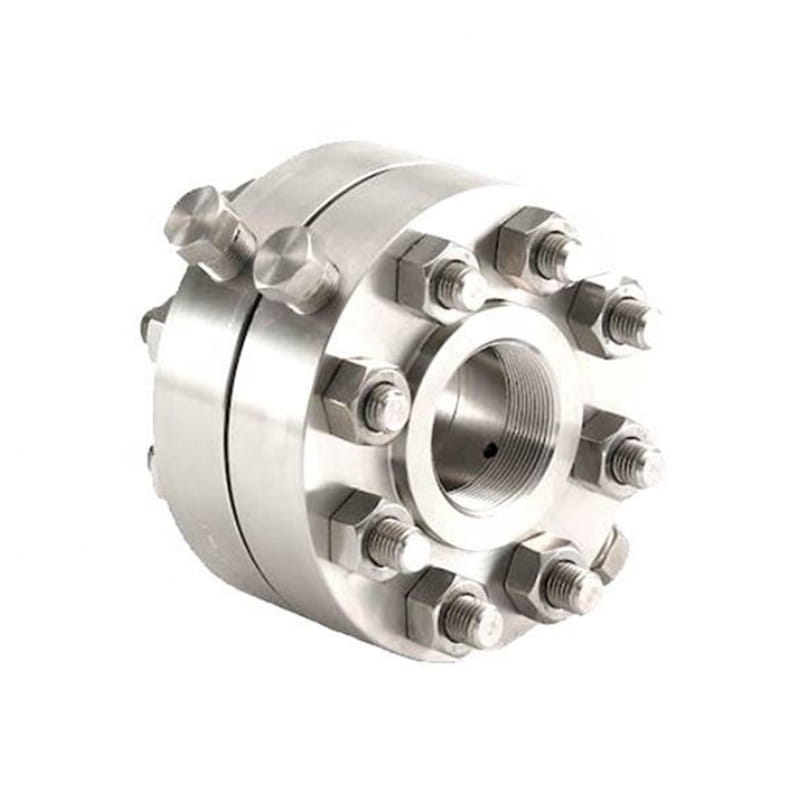

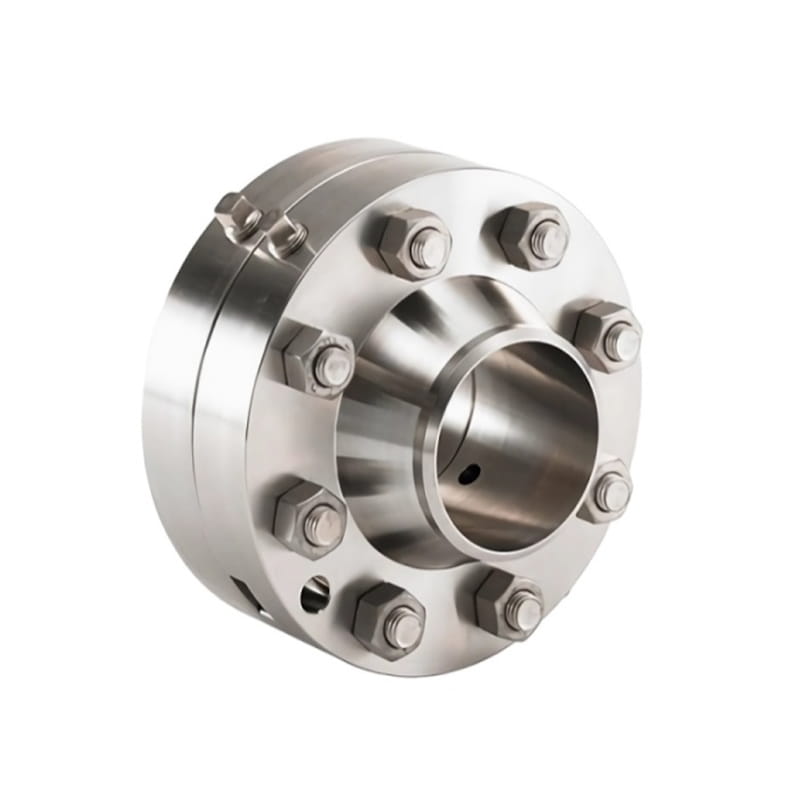

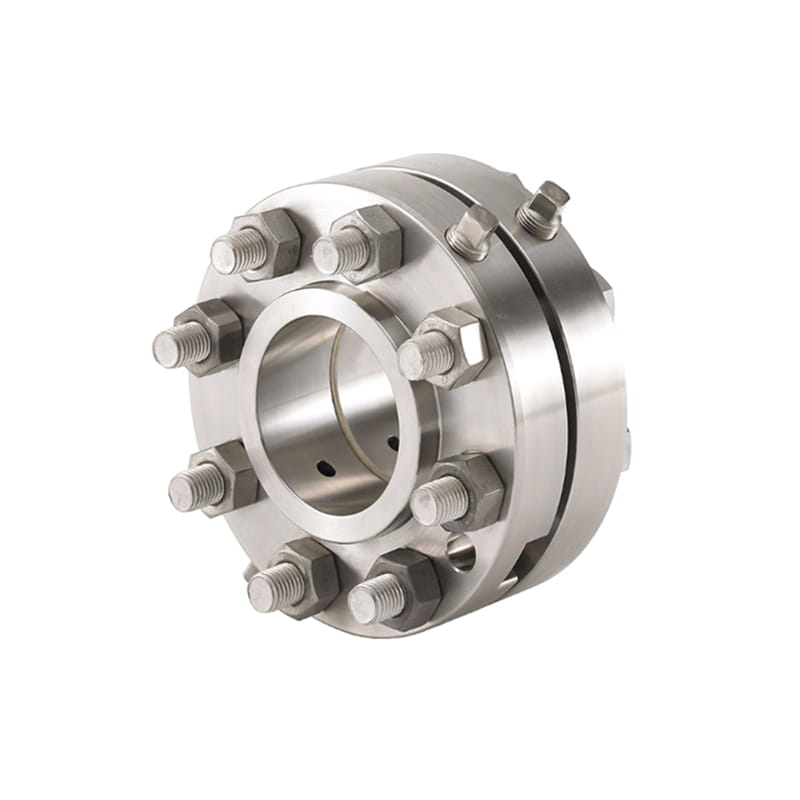

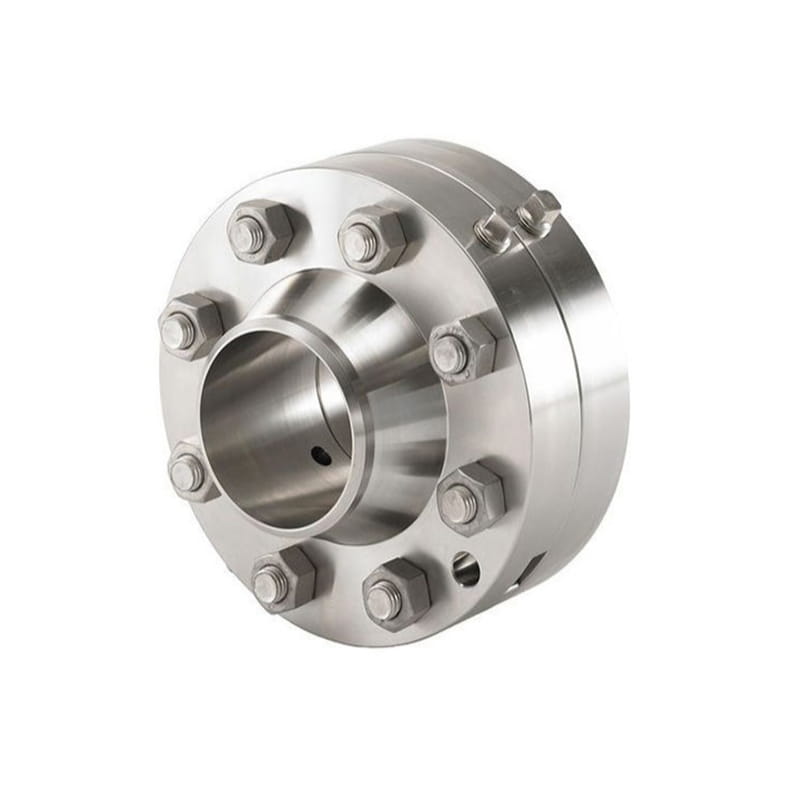

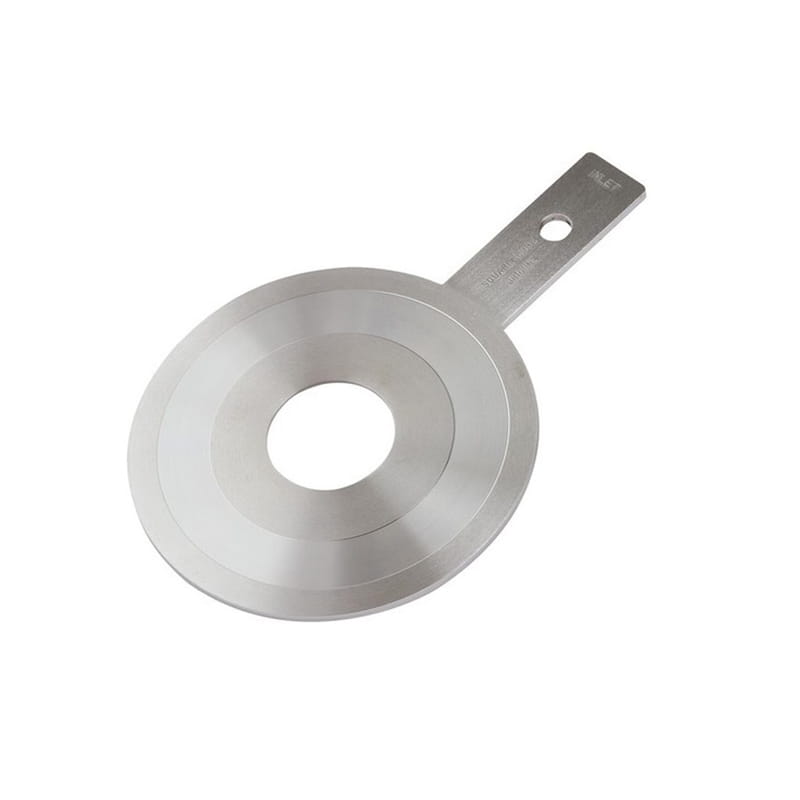

L'assemblaggio della flangia dell'orifizio è l'elemento della misurazione del traffico nella pipeline

Standard

ANSI/ASME B16.5, B16.47 Serie A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME Flange, Flange ASME, Flange BS, Flange di Din, Flange di Din, Flange EN, Flange Gost, Asme/Asme B16.5/16.36/16.47B, flange di DIN, FLANGE EN EN S44, ISO70051, JISB2220, BS1560-3.1, API7S-15, API7S-43, API605, EN1092

Materiale

Acciaio inossidabile, acciaio in lega, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, nichel Cupro

Superficie

Vernice antidrust, vernice nera olio, giallo trasparente, zinco placcato, freddo e calvo zincato

Tipo

Taglio, trattamento termico, forgiatura a mazza/forgiatura libera, lavorazione a CNC

misurare

1 "-24"

Tempi di consegna

Entro 5-30 giorni dalla ricezione del prepagato

Imballaggio

Sotto 24 ", sarà ricco di cuscinetti in compensato; sopra 24", sarà pieno da Plywood Pallet

Applicazione

Prodotti chimici pesanti e leggeri, acciaio, carta, nucleare, petrolchimici, trattamento delle acque reflue, trattamento e distribuzione delle acque, generazione di energia, produzione e raffinazione dell'olio, lavorazione e trasmissione del gas, ecc.

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

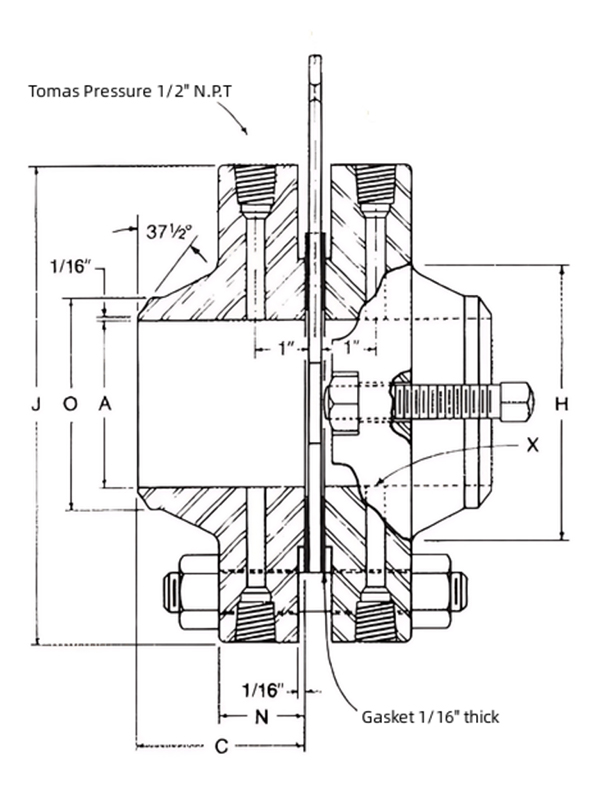

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

½

0,622 ± 0,002

3 ¾

1½

1 3/8

3

1 ½

0.84

¼

2 5/8

9/16

4

½ × 4 3/4

½ × 3

10

¾

0,824 ± 0,002

4 5/8

1 ½

1 11/16

3 1/8

1 7/8

1.05

¼

3 ¼

11/16

4

5/8 × 5

½ × 3

10

1

1,049 ± 0,003

4 7/8

1 ½

2

3 ¼

2 1/8

1.31

¼

3 ½

11/16

4

5/8 × 5

5/8 × 3

18

1½

1,610 ± 0,003

6 1/8

1 ½

2 7/8

3 3/8

2 ¾

1.90

¼

4 ½

13/16

4

¾ × 5 ¼

5/8 × 3

25

2

2,067 ± 0,003

6 ½

1 ½

3 5/8

3 3/8

3 5/16

2.38

3/8

5

11/16

8

5/8 × 5

5/8 × 3

27

2½

2,469 ± 0,003

7 ½

1 ½

4 1/8

3 ½

3 15/16

2.88

3/8

5 7/8

13/16

8

¾ × 5 ¼

5/8 × 3

35

3

3,068 ± 0,003

8 ¼

1 ½

5

3 ½

4 5/8

3.50

3/8

6 5/8

13/16

8

¾ × 5 ¼

¾ × 3

43

4

4,026 ± 0,004

10

1 ½

6 3/16

3 5/8

5 ¾

4.50

½

7 7/8

13/16

8

¾ × 5 ¼

¾ × 3

66

6

6,065 ± 0,004

12 ½

1 ½

8 ½

3 15/16

8 1/8

6.63

½

10 5/8

7/8

12

¾ × 5 ¼

¾ × 3

106

8

T ± 0,004

15

1 5/8

10 5/8

4 3/8

10 ¼

8.663

½

13

1

12

7/8 × 5 ¾

¾ × 3

152

10

T ± 0,005

17 ½

1 7/8

12 ¾

4 5/8

12 5/8

10.75

½

15 ¼

1 1/8

16

1 × 6 ½

1 × 4 ½

216

12

T ± 0,005

20 ½

2

15

5 1/8

14 ¾

12.75

½

17 ¾

1 ¼

16

1 1/8 × 7 ¼

1 × 4 ½

327

14

T ± 0,005

23

2 1/8

16 ¼

5 5/8

16 ¾

14.00

½

20 ¼

1 ¼

20

1 1/8 × 7 ½

1 × 4 ½

448

16

T ± 0,005

25 ½

2 ¼

18 ½

5 ¾

19

16.00

½

22 ½

1 3/8

20

1 ¼ × 8

1 × 4 ½

596

18

T ± 0,007

28

2 3/8

21

6 ¼

21

18.00

½

23 ¾

1 3/8

24

1 ¼ × 8 ¼

1 × 4 ½

741

20

T ± 0,007

30 ½

2 ½

23

6 3/8

23 1/8

20.00

½

27

1 3/8

24

1 ¼ × 8 ½

1 × 4 ½

887

24

T ± 0,007

36

2 ¾

27 ¼

6 5/8

27 5/8

24.00

½

32

1 1/5

24

1 ¼ × 9 ½

1 × 5 ½

1311

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

4

4,026 ± 0,004

10

1 3/8

6 3/16

3 ½

5 ¾

4.50

½

7 1/8

1

8

7/8 × 5 ¾

¾ × 4

82

6

6,065 ± 0,004

12 ½

1 5/8

8 ½

4 1/16

8 1/8

6.63

½

10 5/8

1

12

7/8 × 6 ½

¾ × 4

136

8

T ± 0,004

15

1 7/8

10 5/8

4 5/8

10 ¼

8.663

½

13

1 1/8

12

1 × 7

¾ × 4 ½

213

10

T ± 0,005

17 ½

2 1/8

12 ¾

4 7/8

12 5/8

10.75

½

15 ¼

1 ¼

16

1 1/8 × 8

1 × 4 ½

309

12

T ± 0,005

20 ½

2 ¼

15

5 3/8

14 ¾

12.75

½

17 ¾

1 3/8

16

1 ¼ × 8 ½

1 × 4 ½

429

14

T ± 0,005

23

2 3/8

16 ¼

5 7/8

16 ¾

14.00

½

20 ¼

1 3/8

20

1 ¼ × 8 ¾

1 × 4 ½

554

16

T ± 0,005

25 ½

2 ½

18 ½

6

19

16.00

½

22 ½

1 ½

20

1 3/8 × 9 ½

1 × 5 ½

705

18

T ± 0,007

28

2 5/8

21

6 ½

21

18.00

½

24 ¾

1 ½

24

1 3/8 × 9 ¾

1 × 5 ½

863

20

T ± 0,007

30 ½

2 ¾

23

6 5/8

23 1/8

20.00

½

27

1 5/8

24

1 ½ × 10 ¼

1 × 5 ½

1066

24

T ± 0,007

36

3

27 ¼

6 7/8

27 5/8

24.00

½

32

1 7/8

24

1 ¾ × 11 ½

1 × 6 ½

1555

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

4

4,026 ± 0,004

10 ¾

1 ½

6 3/16

4

6

4.50

½

8 ½

1

8

7/8 × 6

¾ × 4

103

6

6,065 ± 0,004

14

1 7/8

8 ½

4 5/8

8 ¾

6.63

½

11 ½

1 1/8

12

1 × 7

¾ × 4

195

8

T ± 0,004

16 ½

2 3/16

10 5/8

5 ¼

10 ¾

8.663

½

13 ¾

1 ¼

12

1 1/8 × 8

¾ × 4½

278

10

T ± 0,005

20

2 ½

12 ¾

6

13 ½

10.75

½

17

1 3/8

16

1 ¼ × 8¾

1 × 5½

454

12

T ± 0,005

22

2 5/8

15

6 1/8

15 ¾

12.75

½

19 ¼

1 3/8

20

1 ¼ × 9

1 × 5½

553

14

T ± 0,005

23 ¾

2 ¾

16 ¼

6 ½

17

14.00

½

20 ¾

1 ½

20

1 3/8 × 9¾

1 × 5½

815

16

T ± 0,005

27

3

18 ½

7

19 ½

16.00

½

20 ¾

1 5/8

20

1½ × 10 ½

1 × 5½

1113

18

T ± 0,007

29 ¼

3 ¼

21

7 ¼

21 ½

18.00

½

25 ¾

1 ¾

20

1 5/8 × 10 ½

1 × 6½

1306

20

T ± 0,007

32

3 ½

23

7½

24

20.00

½

28 ½

1 ¾

24

1 5/8 × 12

1 × 6½

1622

24

T ± 0,007

37

4

27 ¼

8

28 ½

24.00

½

33

2

24

1 7/8 × 13¾

1 × 8

2320

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

3

T ± 0,003

9 ½

1 ½

5

4

5

3.50

½

7 ½

1

8

7/8 × 6

¾ × 4

79

4

T ± 0,004

11 ½

1 ¾

6 3/16

4 ½

6 ¼

4.50

½

9 ½

1 ¼

8

1 1/8 × 7

¾ × 4

129

6

T ± 0,004

15

2 3/16

8 ½

5 ½

9 ¼

6063

½

12 ½

1 ½

12

1 1/8 × 8

¾ × 4 ½

263

8

T ± 0,004

18 ½

2 ½

10 5/8

6 3/8

11 ¾

8.63

½

15 ½

1 ½

12

1 3/8 × 9

1 × 5 ½

445

10

T ± 0,005

21 ½

2 ¾

12 ¾

7 ¼

14 ½

10.75

½

18 ½

1 ½

16

1 3/8 × 9 ¾

1 × 5 ½

634

12

T ± 0,005

24

3 1/8

15

7 7/8

16 ½

12.75

½

21

1 ½

20

1 3/8 × 10½

1 × 5 ½

872

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

1

T ± 0,003

5 7/8

1 ½

2

3 ¼

2 1/16

1.32

¼

4

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

7

1 ½

2 7/8

3 ½

4 ¾

1.90

¼

4 7/8

1 1/8

4

1 × 6 ¼

5/8 × 4

45

2

T ± 0,003

8 ½

1 ½

3 5/8

4

4 1/8

2.38

3/8

6 ½

1

8

7/8 × 6

5/8 × 4

65

2½

T ± 0,003

9 5/8

1 5/8

4 1/8

4 1/8

4 7/8

2.88

3/8

7 ½

1 1/8

8

1 × 6 ½

5/8 × 4

98

3

T ± 0,003

10 ½

1 7/8

5

4 5/8

5 ¼

3.50

3/8

8

1 ¼

8

1 1/8 × 7¼

¾ × 4

123

4

T ± 0,004

12 ¼

2 1/8

6 3/16

4 7/8

6 3/8

4.50

½

9 ½

1 3/8

8

1 ¼ × 8

¾ × 4 ½

182

6

T ± 0,004

15 ¼

3 ¼

8 ½

6 ¾

9

6.63

½

12 ½

1 ½

12

1 3/8 × 10¾

¾ × 5½

407

8

T ± 0,004

19

3 5/8

10 5/8

8 3/8

11 ½

8.63

½

15 ½

1 ¾

12

1 5/8 × 12

1 × 7

675

10

T ± 0,005

23

4 ¼

12 ¾

10

14 ½

10.75

½

19

2

12

1 7/8 × 14

1 × 8

1099

12

T ± 0,005

26 ½

4 7/8

15

11 1/8

17¾

12.75

½

22 ½

2 1/8

16

2 × 15¾

1 × 9

1706

Misurare

Diametro interno e deviazione

Diametro

Spessore minimo

Diametro del

Viso sollevato

Lunghezza del

Orifizio

Diametro del

Base

Diametro dell'albero

Al punto di

Saldatura

Dimensione di

Tomas Hole

Modello di perforazione della flangia

Dimensione e lunghezza del connettore a vite

Peso approssimativo (libbre)

pollice

UN*

J

N*

C*

H

O

X

Diametro di circolazione del bullone

Apertura

Numero di buchi

Dimensione, lunghezza, asparagi

1

T ± 0,003

6 ¼

1 ½

2

3 5/8

2 ¼

1.32

¼

4 ¼

1

4

7/8 × 6

5/8 × 4

26

1½

T ± 0,003

8

1 ¾

2 7/8

4 3/8

3 1/8

1.90

¼

5 ¾

1 ¼

4

1 1/8 × 7

¾ × 4

56

2

T ± 0,003

9 ¼

2

3 5/8

5

3 ¾

2.38

3/8

6 ¾

1 1/8

8

18 × 7 ¼

¾ × 4

84

2½

T ± 0,003

10 ½

2 ¼

4 1/8

5 5/8

4 ½

2.88

3/8

7 ¾

1 ¼

8

1 1/8 × 8

¾ × 4 ½

104

3

T ± 0,003

12

2 5/8

5

6 5/8

5 ¼

3.50

3/8

9

1 3/8

8

1 1/4 × 9¼

¾ × 5 ½

188

4

T ± 0,004

14

3

6 3/16

7 ½

6½

4.50

½

10 ¾

1 5/8

8

1 ½ × 10½

¾ × 5 ½

292

6

T ± 0,004

19

4 ¼

8 ½

10 ¾

9 ¼

6.63

½

14 ½

2 1/8

8

2 × 14 ¼

¾ × 8

756

8

T ± 0,004

21 ¾

5

10 5/8

12 ½

12

8.63

½

17 ¼

2 1/8

12

2 × 15 ¾

1 × 9

1152

10

T ± 0,005

26 ½

6 ½

12 ¾

16 ½

14 ¾

10.75

½

21 ¼

2 5/8

12

2 ½ × 20

1 × 11

2136

12

T ± 0,005

30

7 ¼

15

18 ¼

17 ¼

12.75

½

24 3/8

2 7/8

12

2 ¾ × 22

1 × 12

3216
