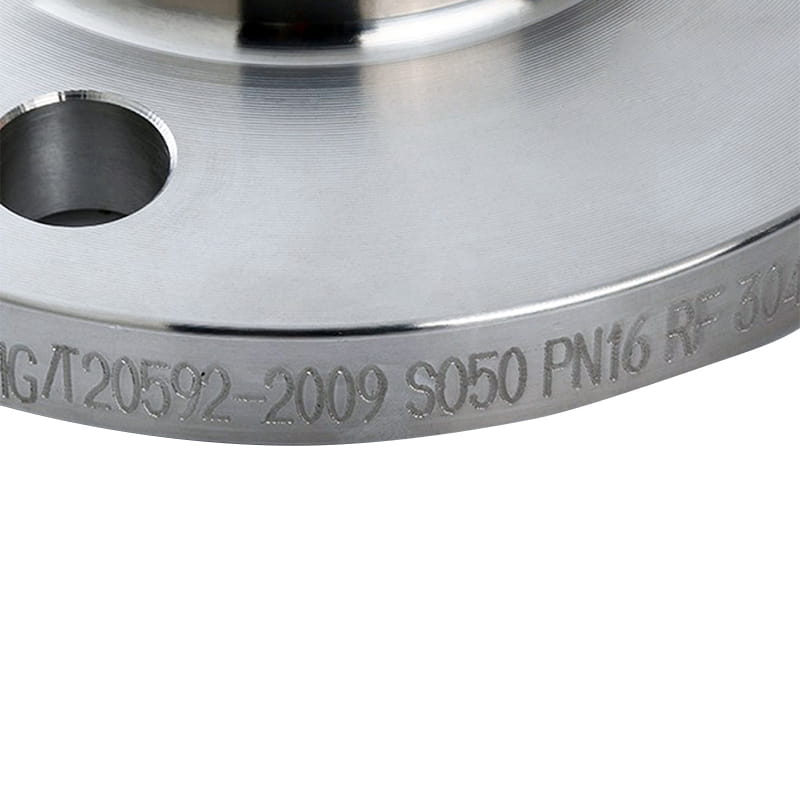

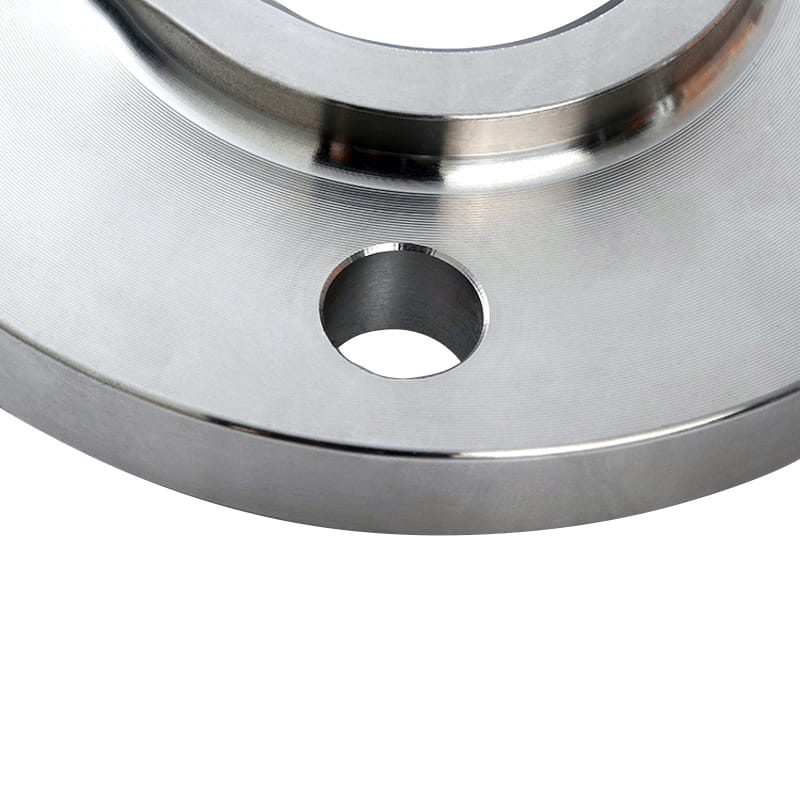

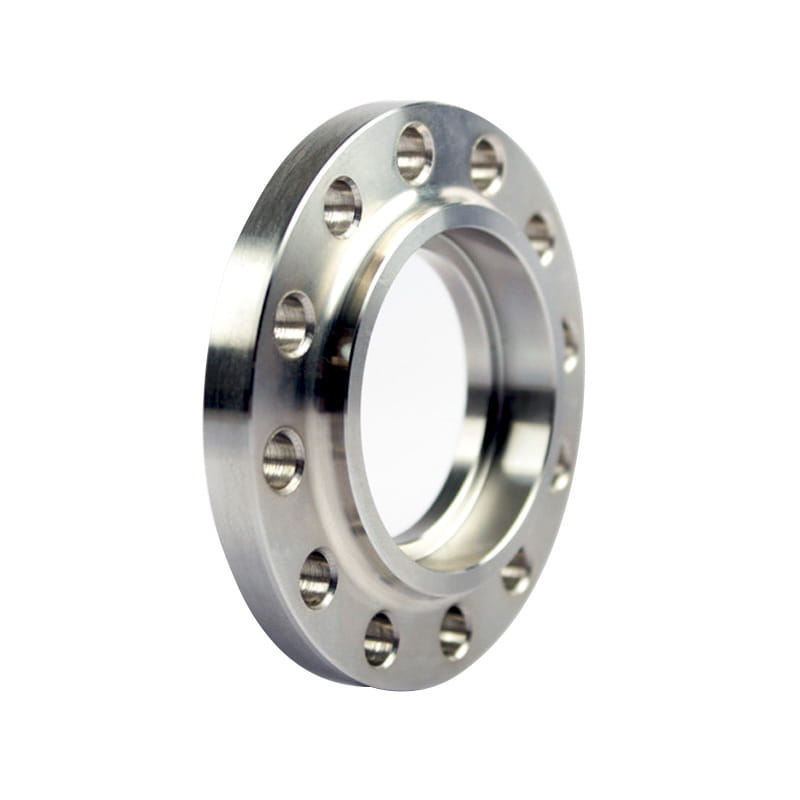

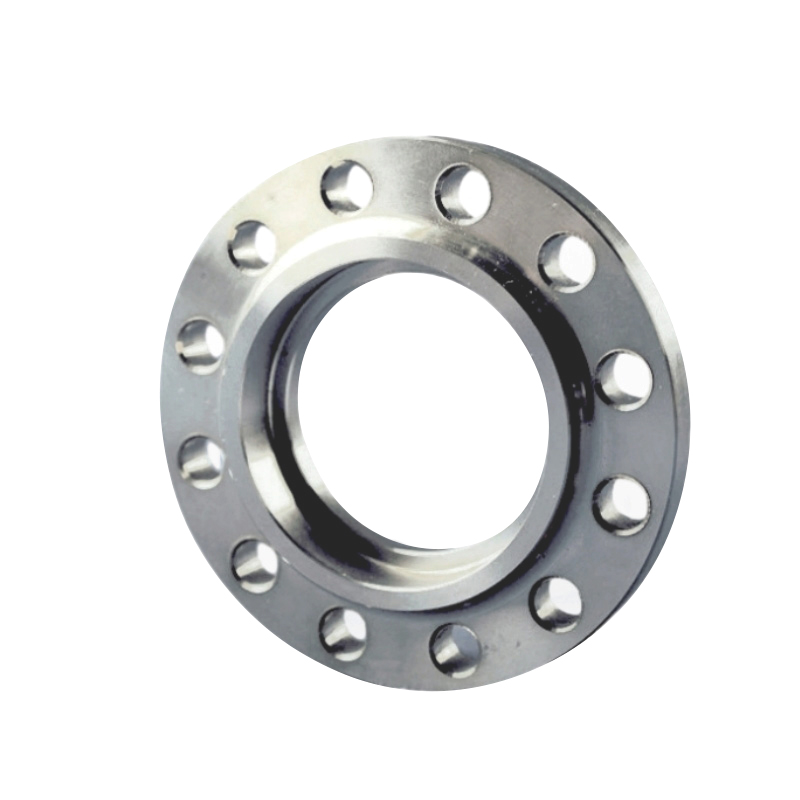

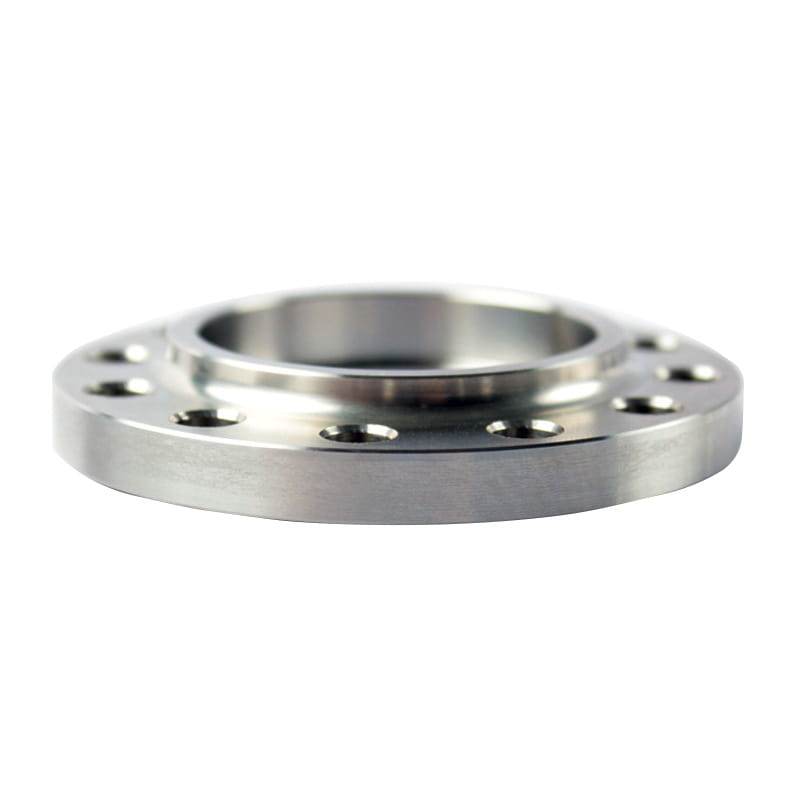

Flangia della presa ASA （flangia SW) Prevenire la penetrazione del foro del tubo

Flangia della presa ASA （flangia SW) Prevenire la penetrazione del foro del tubo

Le flange di saldatura a presa hanno un'estremità simile a una presa, in cui il tubo viene inserito e saldato per un giunto sicuro e durevole.

Queste flange di socket si connettono al tubo di fine con una saldatura al filetto sull'ID del mozzo della presa, poiché il tubo è progettato per sedersi quasi a filo contro il sottobicco della flangia. Il divario di espansione tra l'estremità del tubo e il sottobicco lascia lo spazio sufficiente per il saldatore per regolare il tubo all'interno della connessione.

Flange di saldatura a socket La più ampia gamma di applicazione si trova nei tubi di piccole dimensioni che conducono fluidi ad alte pressioni. La flangia della saldatura a socket ha uno svantaggio in quanto la flangia è suscettibile alla corrosione della fessura. Le soluzioni corrosive dal fluido di processo possono accumularsi nello spazio e le fessure formate tra la superficie esterna del tubo e la superficie della presa della flangia, che può causare corrosione della fessura. Pertanto, non si consiglia di utilizzare la flangia di saldatura socket in applicazioni corrosive.

Prev ：No previous article
PROSSIMO:Flangia di saldatura in acciaio inossidabile riduce il rischio di perdite

Introduzione

Standard	ANSI ： ANSI B16.5 、 ANSI B16.47 、 MSS SP44 、 ANSI B16.36 、 ANSI B16.48 Din ： Din2527 、 Din2566 、 Din2573 、 Din2576 、 Din2641 、 Din2642 、 Din2655 、 Din2656 、 Din2627 、 Din2628 、 Din2629 、 Din 2631 、 Din2632 、 Din2633 、 Din2634 、 Din2635 、 Din2636 、 Din2637 、 Din2638 、 Din2673 BS ： BS4504 、 BS4504 、 BS1560 、 BS10
Materiale	Acciaio inossidabile, acciaio duplex, ecc
Superficie	Olio resistente alla ruggine, zincatura calda
Tipo	Taglio CNC
misurare	Asa, Asme, Ansi, BS, EN, Din, PN, JIS
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Custodia o pallet in compensato
Applicazione	Olio e gas, industria chimica, impianti idraulici, riscaldamento, sistemi di approvvigionamento idrico, centrale elettrica, industria della carta e polpa, industria della trasformazione degli alimenti, tubi strutturali, industria di fabbricazione e applicazioni di uso generale, ecc.

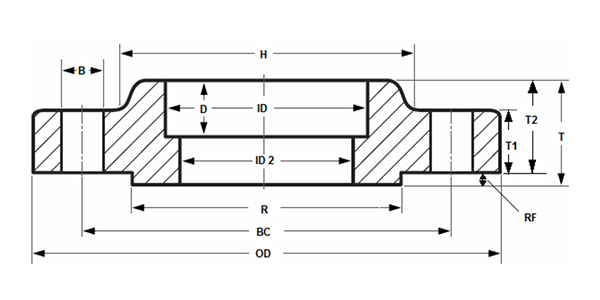

NPS	ID	Od	Bolt Circle (BC)	Viso sollevato (R)	Faccia rialzata (RF)	H	D	Id 2	Spessore del viso rialzato (t)	T1	Spessore della faccia piatta (T2)	Foro bullone (b)	N. di buchi a bullone
½	0.88	3.50	2.38	1.38	0.063	1.19	0.38	0.62	0.62	0.38	0.56	0.62	4
¾	1.09	3.88	2.75	1.69	0.063	1.50	0.44	0.82	0.62	0.44	0.56	0.62	4
1	1.36	4.25	3.12	2.00	0.063	1.94	0.50	1.05	0.69	0.50	0.63	0.62	4
1¼	1.70	4.62	3.50	2.50	0.063	2.31	0.56	1.38	0.81	0.56	0.75	0.62	4
1½	1.97	5.00	3.88	2.88	0.063	2.56	0.62	1.61	0.88	0.62	0.82	0.62	4
2	2.44	6.00	4.75	3.62	0.063	3.06	0.69	2.07	1.00	0.69	0.94	0.75	4
2½	2.94	7.00	5.50	4.12	0.063	3.56	0.75	2.47	1.12	0.82	1.06	0.75	4
3	3.57	7.50	6.00	5.00	0.063	4.25	0.81	3.07	1.19	0.88	1.13	0.75	4
3½	4.07	8.50	7.00	5.50	0.063	4.81	0.88	3.55	1.25	0.88	1.19	0.75	8
4	4.57	9.00	7.50	6.19	0.063	5.31	0.94	4.03	1.31	0.88	1.25	0.75	8
5	5.66	10.00	8.50	7.31	0.063	6.44	0.94	5.05	1.44	0.88	1.38	0.88	8
6	6.72	11.00	9.50	8.50	0.063	7.56	1.06	6.07	1.56	0.94	1.50	0.88	8
8	8.72	13.50	11.75	10.62	0.063	9.69	1.25	7.98	1.75	1.06	1.69	0.88	8
10	10.88	16.00	14.25	12.75	0.063	12.00	1.31	10.02	1.94	1.13	1.88	1.00	12
12	12.88	19.00	17.00	15.00	0.063	14.38	1.56	12.00	2.19	1.19	2.13	1.00	12
14	14.14	21.00	18.75	16.25	0.063	15.75	1.63	13.25	2.25	1.32	2.19	1.12	12
16	16.16	23.50	21.25	18.50	0.063	18.00	1.75	15.25	2.50	1.38	2.44	1.12	16
18	18.18	25.00	22.75	21.00	0.063	19.88	1.94	17.25	2.69	1.50	2.63	1.25	16
20	20.20	27.50	25.00	23.00	0.063	22.00	2.13	19.25	2.88	1.63	2.83	1.25	20
22	22.22	29.50	27.25	25.25	0.063	24.25	2.38	21.25	3.13	1.75	3.07	1.38	20
24	24.25	32.00	29.50	27.25	0.063	26.12	2.50	23.25	3.25	1.82	3.19	1.38	20
