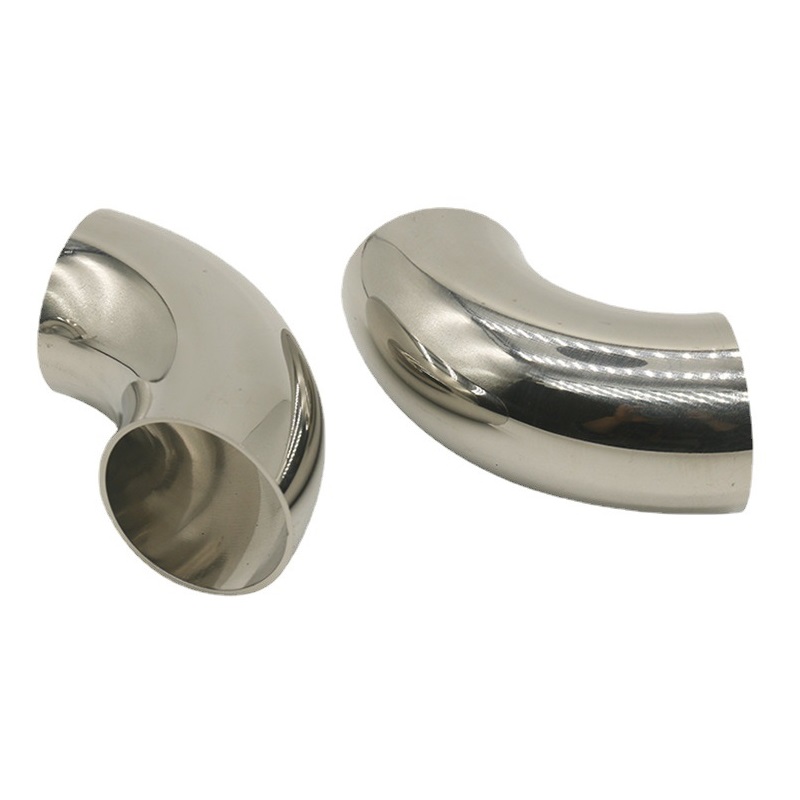

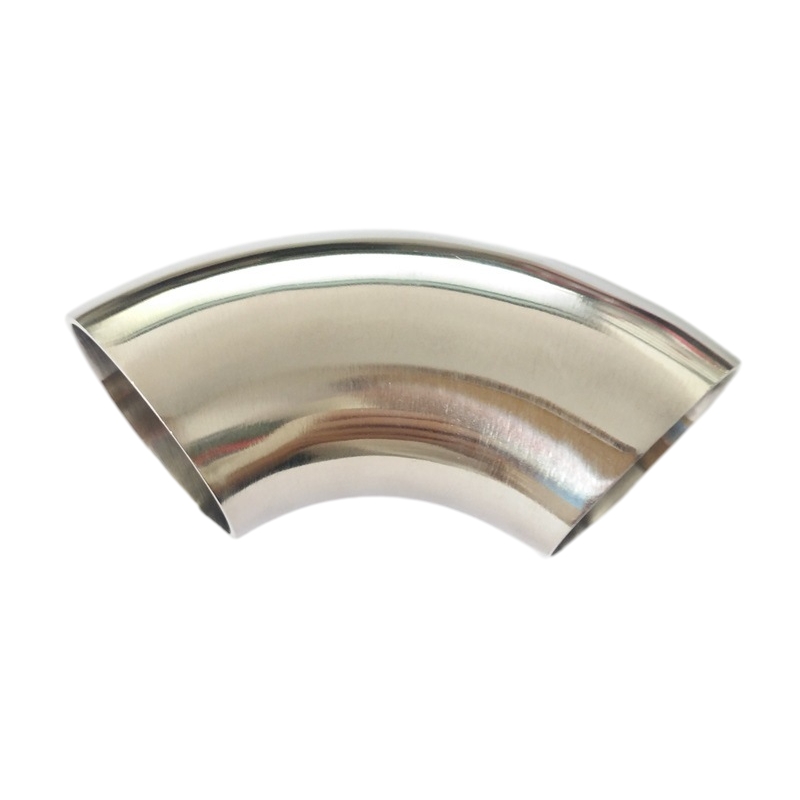

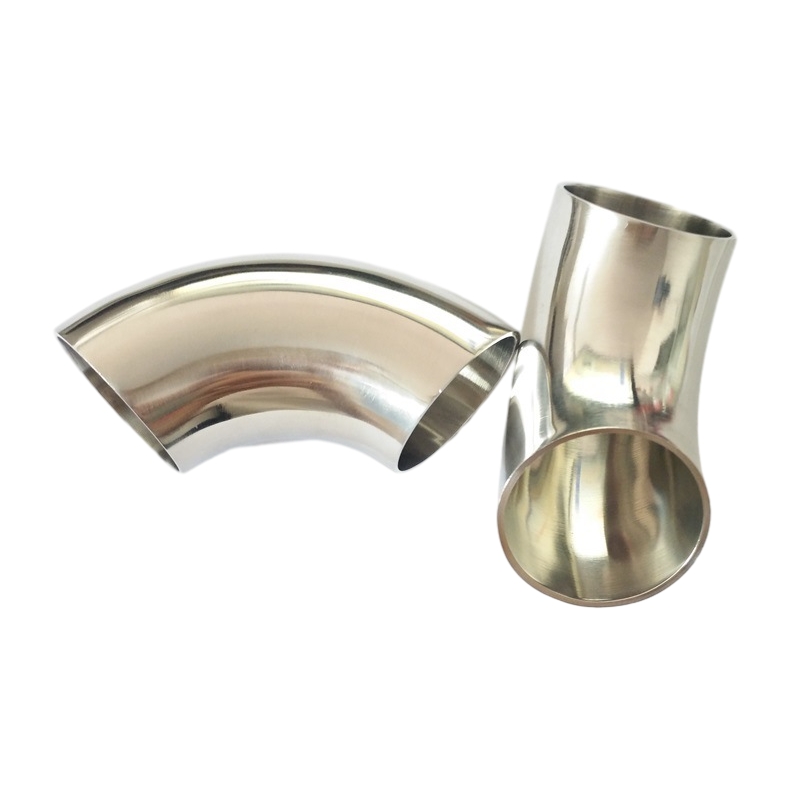

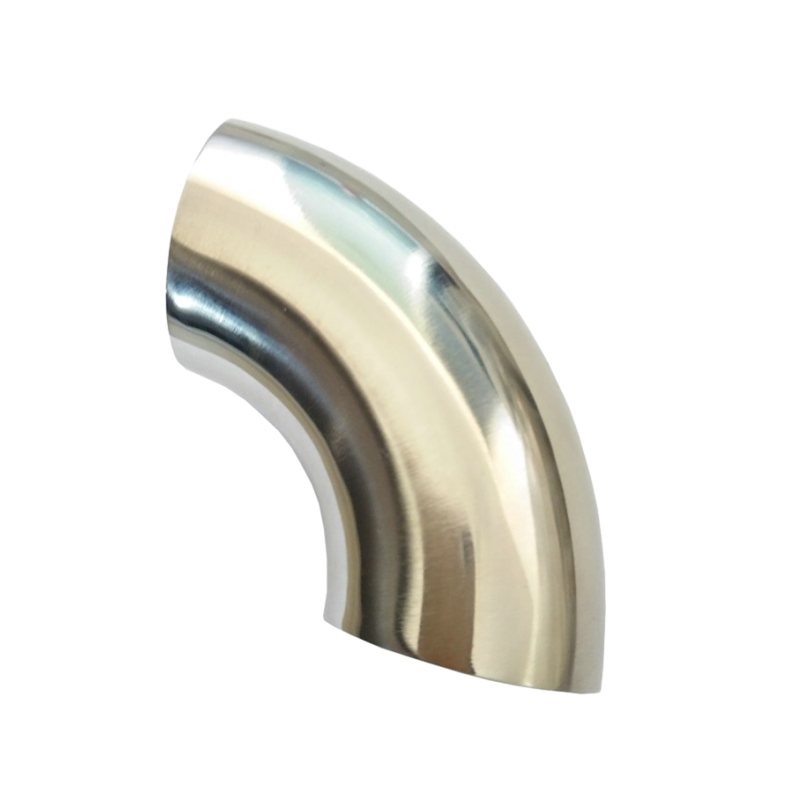

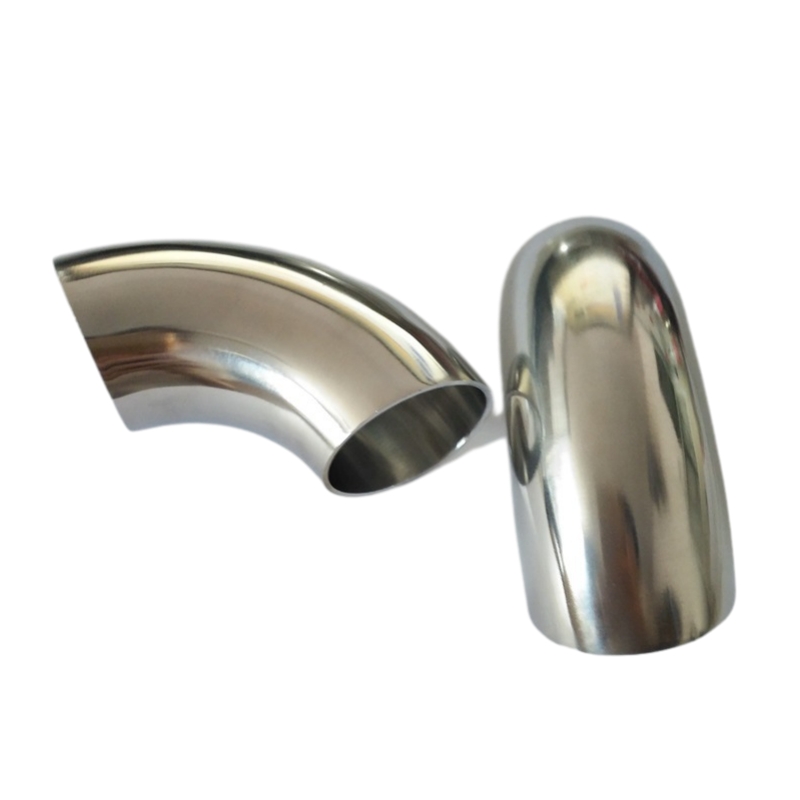

Le curve a raggio corto a 90 gradi in acciaio inossidabile aiutano a cambiare la direzione o il flusso in un sistema di tubazioni. Poiché la maggior parte delle curve non cambia la fine del tubo, il cambio di direzione può spesso essere facilmente realizzato in un sistema di tubazioni utilizzando processi di saldatura, flange o altri metodi di giunzione. Le curve a raggio corto sono l'opzione migliore quando lo spazio è limitato.
La curva a raggio corto è uguale al diametro della tubazione e il foro liscio è coerente con la valutazione della pressione. Può essere tagliato ad qualsiasi angolo tra 22,5-90 gradi e può anche essere facilmente saldato.
I raccordi per tubi di curvatura a raggio corto saldato sono realizzati in acciaio inossidabile e hanno una buona resistenza alle shock, resistenza alla corrosione e resistenza all'acido.
Ambito di applicazione: ampiamente utilizzato nell'industria chimica, costruzione, approvvigionamento idrico e drenaggio, petrolio, industria leggera e pesante, refrigerazione, impianti idraulici, protezione antincendio, energia elettrica, aerospaziale, costruzione navale e altri progetti di base.
Introduzione
Curve del tubo a raggio corto a 90 ° | |
Articolo | Bende a tubo a raggio corto in acciaio inossidabile 90 ° |
Standard | ANSI, ISO, JIS, Din, BS, GB, SH, HG, Qost, ecc. |
Gradi di materiale | SS304, SS304L, SS316, SS316L |
Superficie | Spazzolato |
Tipo | Saldatura ad arco argon |
misurare | DN16-900 |
Tempi di consegna | Entro 5-30 giorni dalla ricezione del prepagato |
Imballaggio | Pacchetto Seaworthy |
Applicazione | Dairy, alimenti, bevande e farmaceutica - serbatoi, linee di processo, attrezzature, filtrazione, scambiatori di calore, sistemi CIP, stazioni chiave, collettori, linee di salamoia, refrigeratori, tramogge, corrimano, balaustre, conduttori elettrici, tubi di scarico ecc. |
Raggio lungo 1,5 d
Unità: mm
Dn | Ø d | WT.EUN | Un |
16 | 20 | 1 | 25 |
20 | 25 | 1.5 | 27.5 |
25 | 30 | 1.5 | 33.5 |
32 | 38 | 1.5 | 45 |
40 | 44.5 | 1.5 | 51 |
50 | 57 | 1.5 | 72 |
65 | 76 | 2 | 95 |
80 | 89 | 2 | 114.5 |
100 | 108 | 2.5 | 142.5 |
125 | 133 | 2.5 | 181 |
150 | 159 | 2.5 | 216 |
175 | 194 | 3 | 270 |
200 | 219 | 3 | 305 |
250 | 267 | 3 | 378 |
300 | 324 | 4 | 457 |
350 | 368 | 4 | 533.5 |
400 | 419 | 4 | 609.5 |
450 | 457 | 4.5 | 686 |
500 | 508 | 5 | 762 |
600 | 610 | 5 | 914 |
700 | 711 | 6 | 1067 |
800 | 813 | 6 | 1219 |
900 | 914 | 8 | 1372 |

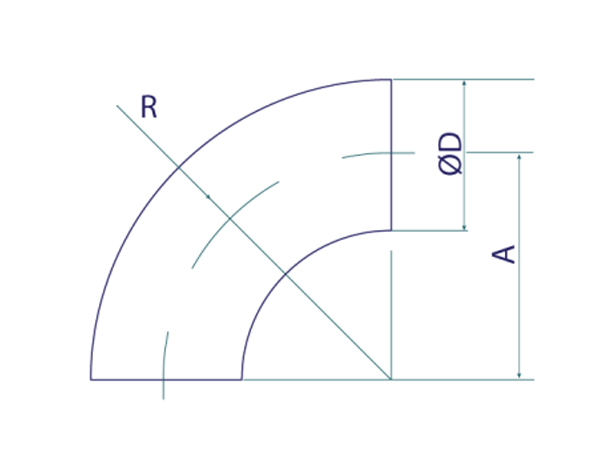

Raggio corto 1,0 d
Unità: mm
Dn | Ø d | WT.EA | A |
25 | 30 | 1.5 | 30 |
32 | 38 | 1.5 | 32.5 |
40 | 44.5 | 1.5 | 40 |
50 | 57 | 1.5 | 52.5 |
65 | 76 | 2 | 70 |
80 | 89 | 2 | 82.5 |
100 | 108 | 2.5 | 100 |
125 | 133 | 2.5 | 125 |
150 | 159 | 2.5 | 150 |
175 | 194 | 3 | 180 |
200 | 219 | 3 | 203 |
250 | 267 | 3 | 255 |
300 | 324 | 4 | 305 |
350 | 368 | 4 | 352.5 |
400 | 419 | 4 | 400 |
450 | 457 | 4.5 | 457 |
500 | 508 | 5 | 508 |
600 | 610 | 5 | 610 |
700 | 711 | 6 | 711 |
800 | 813 | 6 | 813 |
900 | 914 | 8 | 914 |
Fondata nel 2007 e si è trasferita nella zona di sviluppo economico di Longyou, provincia di Zhejiang, nel 2022. Copre un'area di 130.000 metri quadrati, più di 30 linee di produzione, 300 lavoratori, 20 persone di ricerca e sviluppo, 30 persone di ispezione e una produzione annuale di 50.000 tonnellate.
Ha superato il sistema di gestione della qualità ISO9001: 2008, PED 97/23/EU Eu Eu Equipment Directive Certification, Cina Special Equipment Manufacturing License (Prove Tube) TS, certificazione ASME, sistema di gestione della standardizzazione delle imprese provinciali, ISO14000: 2004 Sistema di gestione dell'ambiente, produzione pulita (Enterprise Green) e una serie di certificazioni, nonché Società di classificazione della Cina (ASS American BUREAU), ASS American BUREAU), ASS American BUY) (LR), Deutsche Veritas (GL), Bureau Veritas Society (BV), Det Norske Veritas (DNV) e la certificazione di fabbrica coreana del registro delle spedizioni (KR).
I prodotti principali includono tubi in acciaio inossidabile, raccordi per tubi, flange, valvole, ecc., Che sono ampiamente utilizzati in petrolio, industria chimica, industria nucleare, fusione, costruzione di navi, prodotti farmaceutici, cibo, conservazione delle acque, energia elettrica, nuova energia, attrezzature meccaniche e altri campi. La società aderisce al principio aziendale della "qualità per la sopravvivenza, reputazione per lo sviluppo" e serve con tutto il cuore a tutti i clienti per creare una situazione vantaggiosa per tutti.
