Muro spesso a 180 gradi in acciaio inossidabile mandril piega gambe lunghe

Curva del tubo di raggio lungo 180 °

Articolo

Bende a tubo di raggio lungo 180 ° inossidabile

Standard

SMS, DIN, 3A o secondo i requisiti del cliente

Materiale

Acciaio inossidabile 304 o 316

Superficie

specchio lucido

Tipo

Erw

misurare

NPS 0,5 "-24"

Tempi di consegna

Entro 5-30 giorni dalla ricezione del prepagato

Imballaggio

Sacchetto di plastica, custodia in compensato

Applicazione

Le linee di tubazioni connettono

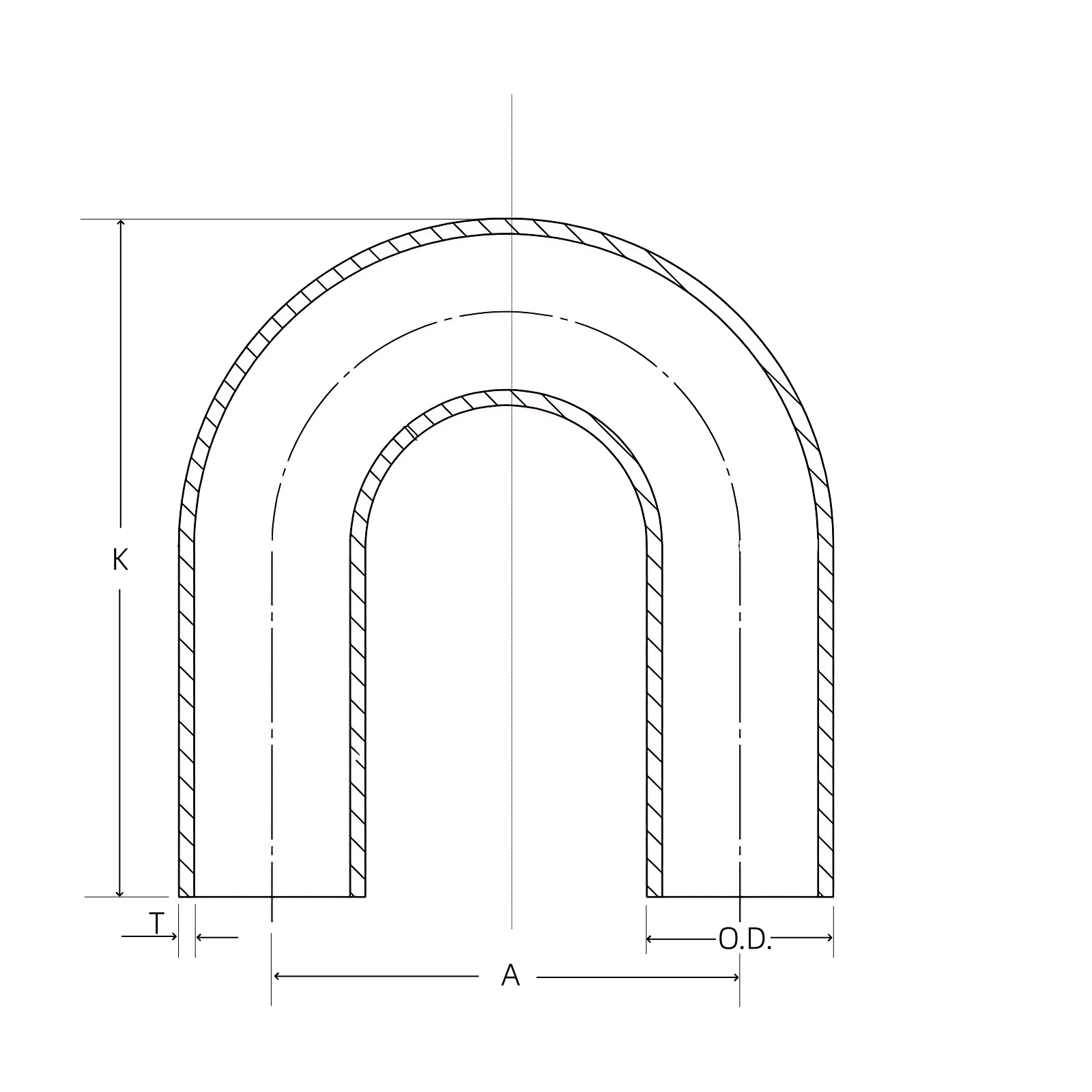

Pipa nominale

Misurare

Diametro esterno

a Bevel

Center al centro

Torna al viso

Spessore del muro

NPS

O.D.

UN

K

T

0,5 "

21.3

76.2

47.8

2.8

0,75 "

26.7

76.2

50.8

2.9

1 "

33.4

76.2

55.6

3.4

1,25 "

42.2

95.2

69.8

3.6

1.5

48.3

114.3

82.6

3.7

2 "

60.3

152.4

106.4

3.9

2,5 "

73.0

109.3

131.8

5.2

3 "

88.9

228.6

158.8

5.5

3,5 "

101.6

266.7

184.2

5.7

4 "

114.3

304.8

209.6

6.0

5 "

141.3

381.0

261.9

6.6

6 "

168.3

457.2

312.7

7.1

8 "

219.1

609.6

414.3

8.2

10 "

273.1

762.0

517.7

9.3

12 "

323.9

914.4

619.3

9.5

14 "

355.6

1066.8

711.2

9.5

16 "

406.4

1219.2

812.8

9.5

18 "

457.2

1371.6

914.4

9.5

20 "

508.0

1524.0

1016.0

9.5

22 "

558.8

1676.4

1117.6

9.5

24 "

609.6

1828.8

1219.2

9.5
