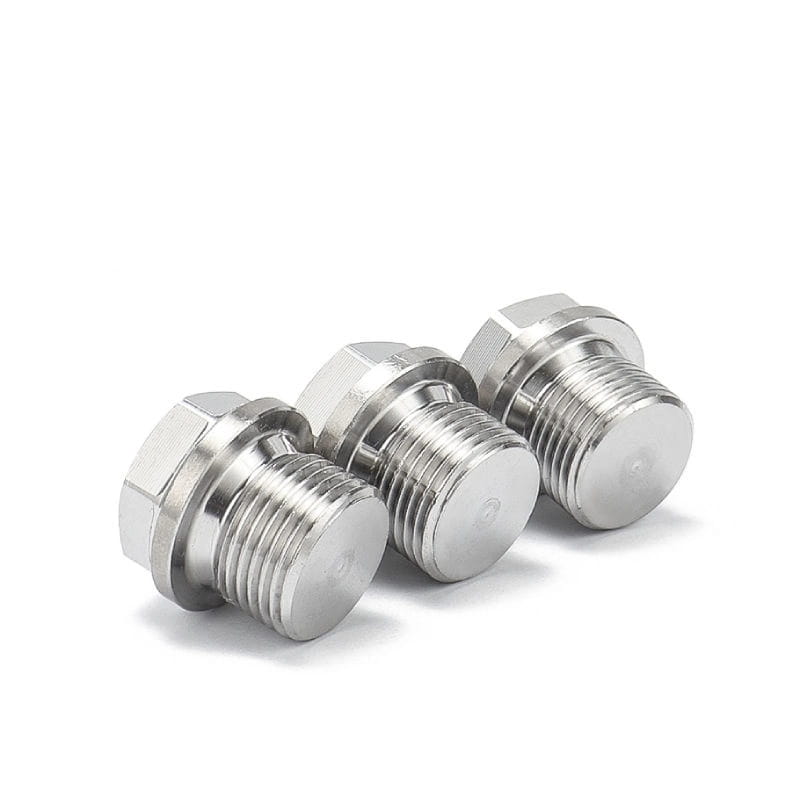

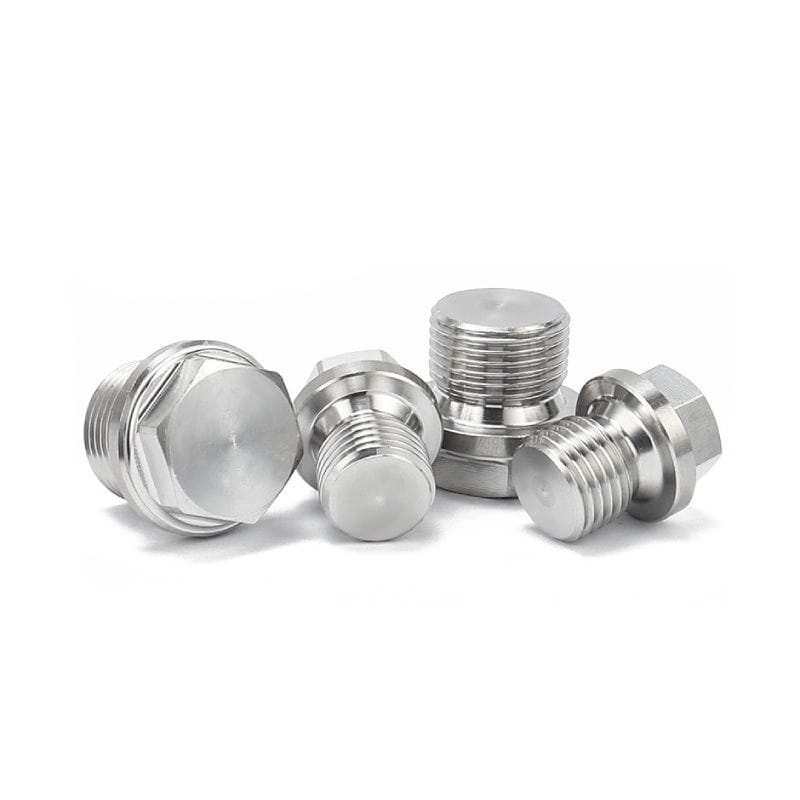

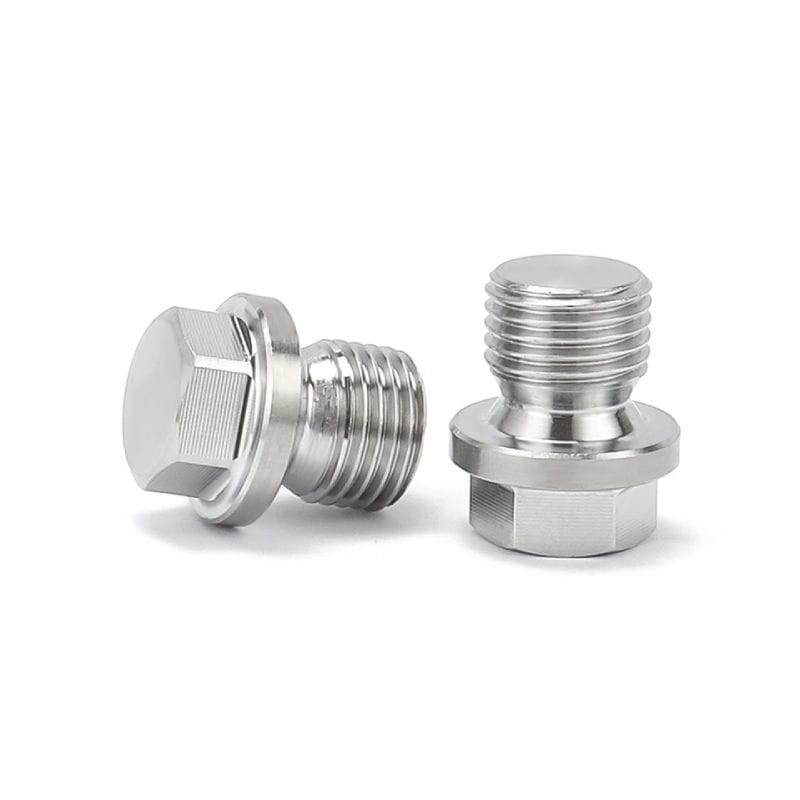

Tappo di tubi inossidabile thread affusolati forniscono una guarnizione stabile e coerente

Tappo di tubi inossidabile thread affusolati forniscono una guarnizione stabile e coerente

I tappi per tubi sono raccordi in metallo cilindrico con un albero a rastrellatura a un'estremità e una sezione di azionamento all'altra. È un metodo semplice ed economico per collegare un tubo. I fili affusolati hanno un leggero profilo di cono, causando la comprimetta dei fili maschili e femminili per formare una tenuta stretta. In uso, l'albero filettato maschio viene avvitato nel filo femminile di un tubo o alloggiamento.

Le spine filettate in acciaio inossidabile possono essere inserite in aperture filettate e sigillare le estremità dei tubi, fornendo una guarnizione più stabile e coerente e prevenendo lo sporco, l'umidità o altri contaminanti di influire sui thread. Vengono in un pezzo di progettazione del corpo e il gruppo spina facile da trovare rende questi raccordi industriali molto facili da mantenere e pulire.

In generale, questi tappi per tubi sono spesso placcati con cromo o nichel per una finitura e una migliore resistenza alla corrosione.

Il ruolo principale di una spina del tubo è bloccare il flusso di fluidi, ma vengono anche utilizzati per impedire lo sporco e altri contaminanti di entrare in un'apertura in un tubo. Sono utilizzati nelle industrie che vanno dall'impianto idraulico e nella costruzione all'idraulica, al trasporto di gas e petrolio, agricoltura, produzione di alimenti e bevande e lavorazione chimica industriale, ecc.

Prev ：Tappi a tubo inossidabile filettati utilizzati per cambiare la direzione delle tubazioni
PROSSIMO:Resiste a tappi per tubi in acciaio inossidabile corrosione con fili NPT maschi

Introduzione

Standard	ASTM A312, ANSI B16.9, EN, Din, Gost, JIS, ecc.
Materiale	Acciaio al carbonio: A105, A350 LF2, ecc. Acciaio per tubazioni: ASTM 694 F42, F52, F60, F65, F70 e ecc. Acciaio inossidabile: A182F304/304L, A182 F316/316L, A182F321, A182F310S, A182F347H, A182F316Ti, 317/317L, 904L, 1.4301, 1.4307, 1.4401, 1.4571, 1.4541, 254MO e ecc. Acciaio inossidabile duplex: ASTM A182 F51, F53, F55, UNS31803, SAF2205, UNS32205, UNS32750, UNS32760, 1.4462,1.4410,1.4501 ed ecc. Nickel Leghe: Inconel600, Inconel625, Inconel690, Incoloy800, Incoloy 825, Incoloy 800H, C22, C-276, Monel400, Worse20 ecc.
Superficie	Sabbia rotalata, specchio, attaccatura, esplosione di sabbia, pennello, luminoso
Tipo	Di CNC o del tornio
misurare	M10-64
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	pavonetto avvolto o in una custodia in legno di mare
Applicazione	Petrolio/aerospaziale/metallurgia/semiconduttore/centrale elettrica

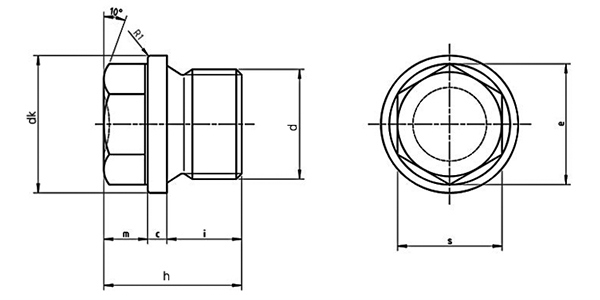

Fioolo Di vite			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D			M10	M12	-	-	M14	M16	-	-	M18	M20	-	-	M22	M24	M26
D	Filo Con tubo		G 1/8 a	-	G 1/4A#	G 1/4A	-	-	G 3/8A#	G 3/8A	-	-	G 1/2A#	G 1/2A	-	-	-
P	PitCH 1		1	1.5	-	-	1.5	1.5	-	-	1.5	1.5	-	-	1.5	1.5	1.5
	PitcH 2		-	-	-	-	-	-	-	-	-	2*	-	-	-	-	-
c	Min = DiMenSione nominale		3	3	3	3	3	3	3	3	4	4	4	4	4	4	4
	max		3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	4.5	4.5	4.5	4.5	4.5	4.5	4.5
DK	max = dimenSione nominale		14	17	18	18	19	21	22	22	23	25	26	26	27	29	31
	min		13.57	16.57	17.57	17.57	18.48	20.48	21.48	21.48	22.48	24.48	25.48	25.48	26.48	28.48	30.38
e	min	Din 475-1	-	-	-	-	-	18.72	18.72	18.72	18.72	20.88	20.88	20.88	20.88	23.91	-
		Din Iso 272	10.89	14.2	14.2	14.2	14.2	17.59	17.59	17.59	17.59	19.85	19.85	19.85	19.85	22.78	26.17
i	Dimensione nominale		8	12	8	12	12	12	8	12	12	14	10	14	14	14	16
	min		7.8	11.8	7.8	11.8	11.8	11.8	7.8	11.8	11.8	13.8	9.8	13.8	13.8	13.8	15.8
	max		8.2	12.2	8.2	12.2	12.2	12.2	8.2	12.2	12.2	14.2	10.2	14.2	14.2	14.2	16.2
h	≈		17	21	17	21	21	21	17	21	24	26	22	26	26	27	30
m	Dimensione nominale		6	6	6	6	6	6	6	6	8	8	8	8	8	9	10
	min		5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	7.71	7.71	7.71	7.71	7.71	8.71	9.71
	max		6.24	6.24	6.24	6.24	6.24	6.24	6.24	6.24	8.29	8.29	8.29	8.29	8.29	9.29	10.29
s	Din 475-1	max	-	-	-	-	-	17	17	17	17	19	19	19	19	22	-
		min						16.57	16.57	16.57	16.57	18.48	18.48	18.48	18.48	21.16	-
	Din Iso 272	max	10	13	13	13	13	16^	16^	16^	16^	18^	18^	18^	18^	21^	24
		min	9.64	12.57	12.57	12.57	12.57	15.57	15.57	15.57	15.57	17.57	17.57	17.57	17.57	20.16	23.16
Per 1000 unità nascondi			12	20.3	20	23.8	25	35.2	32.2	38.1	48.6	64.5	57.8	66.6	73.4	93.5	120

Filo di vite			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d			-	M27	M30	M33	M36	M38	M39	M42	M45	M48	M52	-	M56	M60	M64
d	Filo con tubo		G 3/4A#	G 3/4A	-	G 1A	-	G 1 1/8A	-	G 1 1/4A	-	G 1 1/2A	-	G 1 3/4A	-	G 2A	-
p	Pitch 1		-	-	1.5	-	1.5	1.5	-	1.5	1.5	1.5	1.5	-	-	-	-
	Pitch 2		-	2	2	2	2	-	2	2	2	2	2	-	2	2	2
c	min = dimensione nominale		4	4	4	5	5	5	5	5	5	5	5	5	5	5	5
	max		4.5	4.5	4.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5	5.5
DK	max = dimensione nominale		32	32	36	39	42	44	46	49	52	55	60	62	64	68	72
	min		31.38	31.38	35.38	38.38	41.38	43.38	45.38	48.38	51.26	54.26	59.26	61.26	63.26	67.26	71.26
e	min	Din 475-1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		Din Iso 272	26.17	26.17	26.17	29.56	29.56	29.56	29.56	32.95	32.95	32.95	32.95	32.95	32.95	32.95	32.95
i	Dimensione nominale		12	16	16	16	16	16	16	16	16	16	16	20	20	20	20
	min		11.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	15.8	19.8	19.8	19.8	19.8
	max		12.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	16.2	20.2	20.2	20.2	20.2
h	≈		26	30	30	32	32	32	32	33	33	33	33	40	40	40	40
m	Dimensione nominale		10	10	10	11	11	11	11	12	12	12	12	15	15	15	15
	min		9.71	9.71	9.71	10.65	10.65	10.65	10.65	11.65	11.65	11.65	11.65	14.65	14.65	14.65	14.65
	max		10.29	10.29	10.29	11.35	11.35	11.35	11.35	12.35	12.35	12.35	12.35	15.35	15.35	15.35	15.35
s	Din 475-1	max	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
		min	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
	Din Iso 272	max	24	24	24	27	27	27	27	30	30	30	30	36	36	36	36
		min	23.16	23.16	23.16	26.16	26.16	26.16	26.16	29.16	29.16	29.16	29.16	35	35	35	35
per 1000 unità nascondi			109	127	148	195	220	238	255	300	340	375	430	572	620	695	774
