Raccordi di riduttori con tubo in acciaio inossidabile saldabile a parete spessa 304.

Raccordi di riduttori con tubo in acciaio inossidabile saldabile a parete spessa 304.

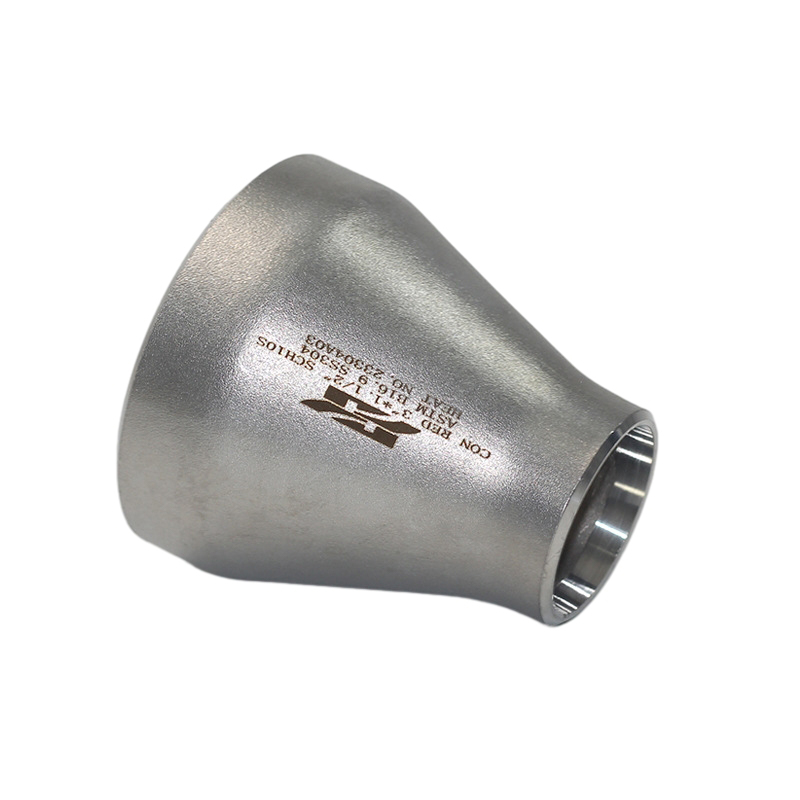

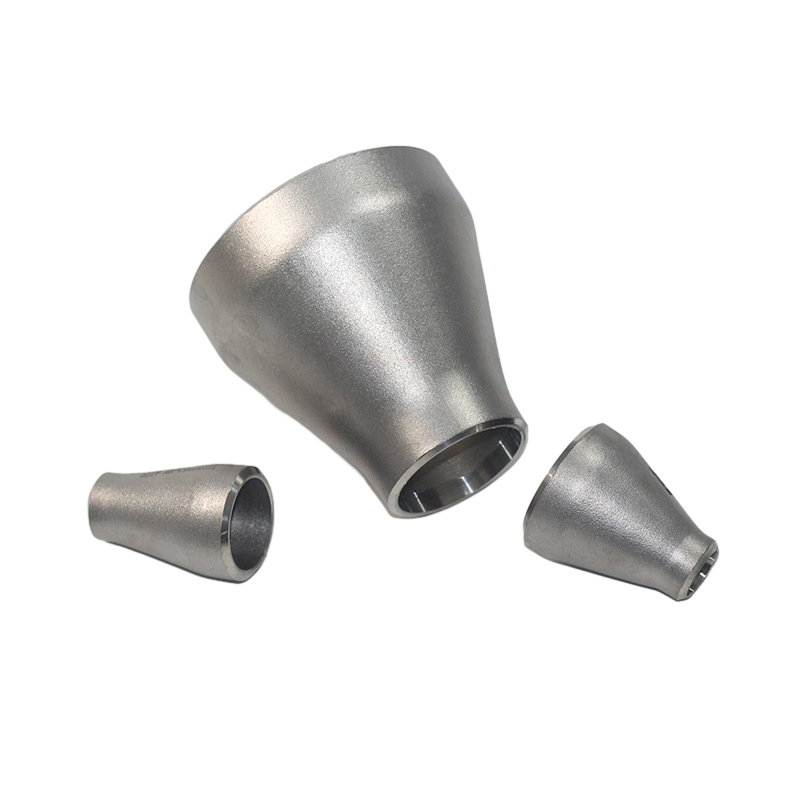

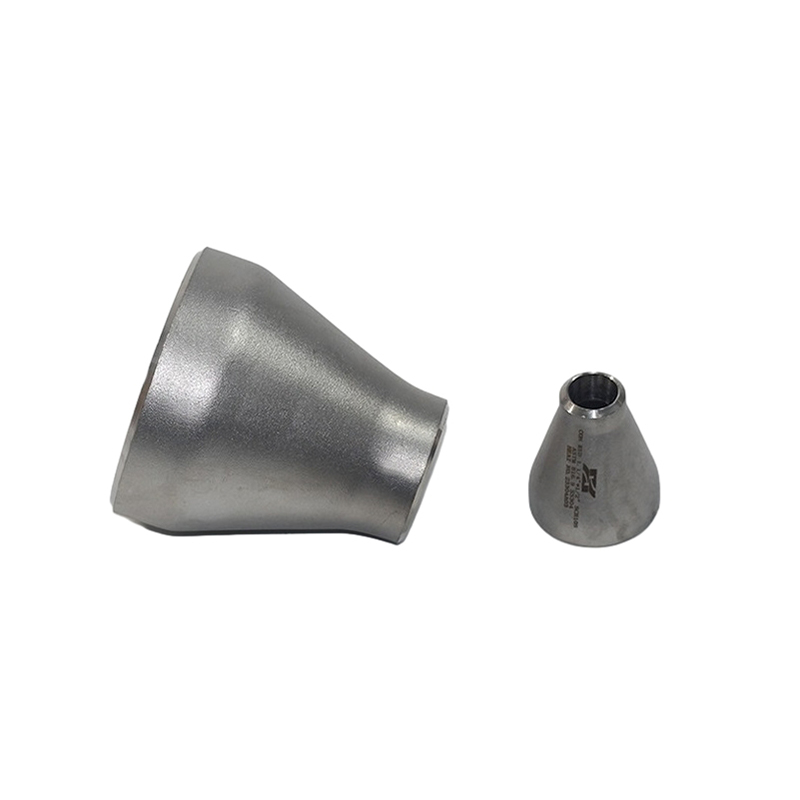

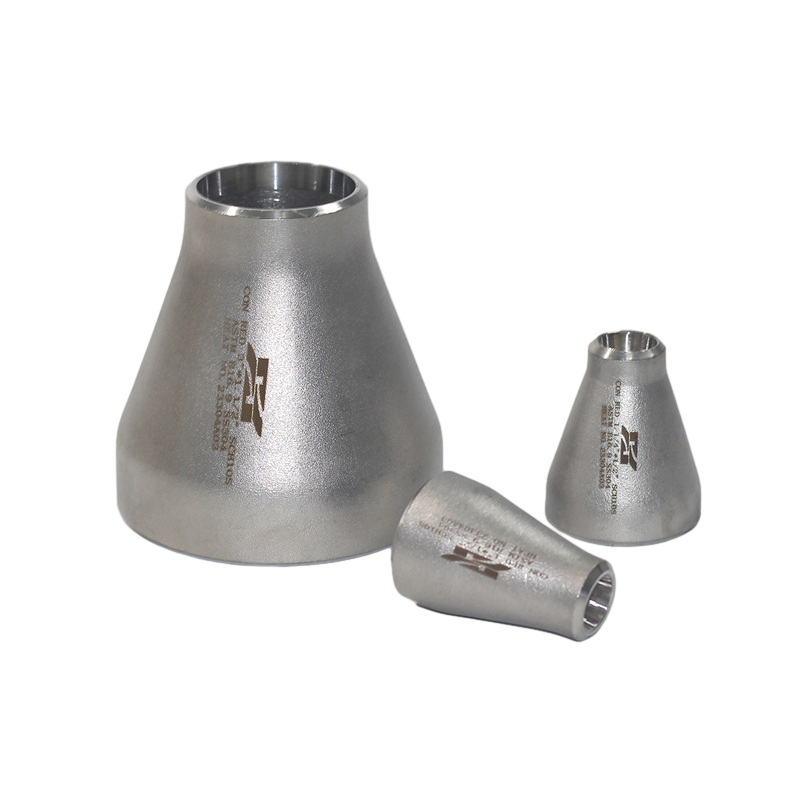

Un riduttore concentrico del tubo in acciaio inossidabile è un raccordo per tubi costituiti da due tubi di diametri diversi e gli assi centrali dei due tubi sono esattamente gli stessi, quindi è chiamato riduttore concentrico e viene utilizzato per collegare tubi di dimensioni diverse.

I riduttori concentrici in acciaio inossidabile sono composti da un tubo con un grande diametro esterno e una superficie esterna liscia e un tubo con un piccolo diametro interno. Le porte dei due tubi sono completamente allineate e fissate insieme per saldatura, prese o connessioni filettate. Questa struttura consente al riduttore concentrico di trasferire agevolmente il fluido nel sistema di tubazioni e ridurre la resistenza e la pressione del fluido.

I riduttori concentrici sono anche realizzati in acciaio inossidabile, come 304 acciaio inossidabile o acciaio inossidabile 316. Poiché l'acciaio inossidabile ha resistenza alla corrosione e resistenza ad alta temperatura, è adatto alla trasmissione e al controllo di una varietà di media. La scelta del giusto materiale in acciaio inossidabile garantisce la durata e l'affidabilità del sistema di tubazioni.

I raccordi di tubi di riduzione concentrici vengono generalmente utilizzati in campi ingegneristici come l'impermeabilizzazione e la protezione migliorata. I vantaggi sono una connessione stabile, una buona sigillatura e la capacità di resistere a grandi portate. È anche spesso utilizzato nel campo dell'ingegneria idroelettrica nella costruzione. Ad esempio, in un sistema di drenaggio del bagno, al fine di collegare i tubi di drenaggio di diversi diametri, è necessario utilizzare i raccordi per tubi di riduzione concentrici per collegare il tubo e il tubo di scarico.

Prev ：Radizzi concentrici a tubo in acciaio inossidabile forgiato ad alta resistenza 304.
PROSSIMO:No next article

Introduzione

Riduttori concentrici
Articolo	Tubo in acciaio inossidabile riduttori concentrici
Standard	ASME/ANSI B16.9, MSS SP-43, Din 2605, JIS B2313
Materiale	304/304L, 316/316L, ecc
Superficie	Blabbiatura di sabbia, decapaggio, rotolamento della sabbia, ecc.
Tipo	Processo di finitura CNC
misurare	3/4-18 "
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Casi di compensato o pallet o secondo i requisiti dei clienti
Applicazione	Petrolio, chimica, energia, gas, metallurgia, costruzione di navi, costruzione, ecc.

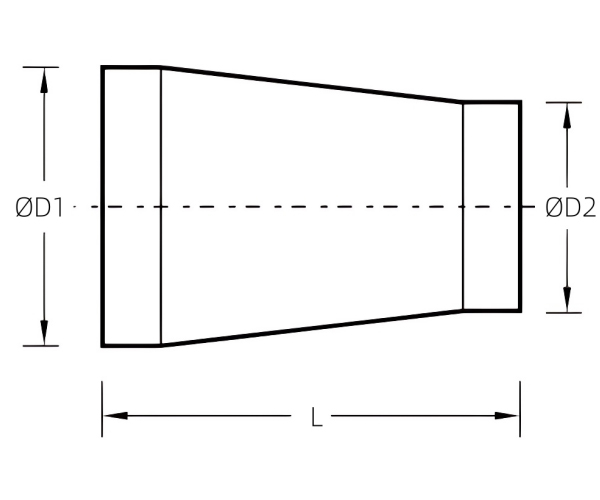

Unità: mm

Diametro nominale	Diametro esterno	Lunghezza		Diametro nominale	Diametro esterno	Lunghezza
IN	D1 × D2	L		IN	D1 × D2	L
3/4 × 1/2	26,7 × 21,3	38.1		18 × 10	457,2 × 273.1	381.0
3/4 × 3/8	26,7 × 17.1	38.1		20 × 18	508,0 × 457,2	508.0
1 × 3/4	33,4 × 26.7	50.8		20 × 16	508,0 × 406,4
1 × 1/2	33,4 × 21.3	50.8		20 × 14	508,0 × 355,6
1 1/4 × 1	42,2 × 33,4	50.8		20 × 12	508,0 × 323,9
1 1/4 × 3/4	42,2 × 26.7			22 × 20	558,8 × 508,0	508.0
1 1/4 × 1/2	42,2 × 21.3			22 × 18	558,8 × 457,2
1 1/2 × 1 1/4	48,3 × 42.2	63.5		22 × 16	558,8 × 406,4
1 1/2 × 1	48,3 × 33,4			22 × 14	558,8 × 355,6
1 1/2 × 3/4	48,3 × 26,7			24 × 22	609,6 × 558,8	508.0
1 1/2 × 1/2	48,3 × 21,3			24 × 20	609,6 × 508.0
2 × 1 1/2	60,3 × 48.3	76.2		24 × 18	609,6 × 457.2
2 × 1 1/4	60,3 × 42.2			24 × 16	609,6 × 406.4
2 × 1	60,3 × 33,4			26 × 24	660,4 × 609.6	609.6
2 × 3/4	60,3 × 26.7			26 × 22	660,4 × 508,0
2 1/2 × 2	73,0 × 60.3	88.9		26 × 20	660,4 × 457,2
2 1/2 × 1 1/2	73,0 × 48.3			26 × 18	660,4 × 406,4
2 1/2 × 1 1/4	73,0 × 42.2			28 × 24	711.2 × 660.4	609.6
2 1/2 × 1	73,0 × 33,4			28 × 22	711.2 × 609.6
3 × 2 1/2	88,9 × 73,0	88.9		28 × 20	711.2 × 508.8
3 × 2	88,9 × 60,3			28 × 18	711.2 × 457.2
3 × 1 1/2	88,9 × 48,3			30 × 28	762,0 × 711.2	609.6
3 × 1 1/2	88,9 × 48,3			30 × 26	762,0 × 660.4
3 × 1 1/4	88,9 × 42.2			30 × 24	762,0 × 609.6
3 1/3 × 3	101,6 × 88,9	101.6		30 × 20	762,0 × 508.0
3 1/2 × 2 1/2	101,6 × 73,0			32 × 30	812,8 × 762,0	609.6
3 1/2 × 2	101,6 × 60.3			32 × 28	812,8 × 711.2
3 1/2 × 1 1/2	101,6 × 48.3			32 × 26	812,8 × 660.4
3 1/2 × 1 1/4	101,6 × 42.2			32 × 24	812,8 × 609.6
4 × 3 1/2	114.3 × 101.6	101.6		34 × 32	863,6 × 812,8	609.6
4 × 3	114.3 × 88.9			34 × 30	863,6 × 762,0
4 × 2 1/2	114.3 × 73.0			34 × 26	863,6 × 660.4
4 × 2	114,3 × 60.3			34 × 24	863,6 × 609.6
4 × 1 1/2	114,3 × 48.3			36 × 34	914.4 × 863.6	609.6
5 × 4	141,3 × 114.3	127.0		36 × 32	914.4 × 812.8
5 × 3 1/2	141,3 × 101,6			36 × 30	914.4 × 762.0
5 × 3	141,3 × 88,9			36 × 26	914,4 × 660.4
5 × 2 1/2	141,3 × 73,0			36 × 24	914.4 × 609.6
5 × 2	141,3 × 60.3			38 × 36	965,2 × 914.4	609.6
6 × 5	168,3 × 141,3	139.7		38 × 34	965,2 × 863,6
6 × 4	168,3 × 114.3			38 × 32	965,2 × 812,8
6 × 3 1/2	168,3 × 101,6			38 × 30	965,2 × 762,0
6 × 3	168,3 × 88,9			38 × 28	965,2 × 711.2
6 × 2 1/2	168,3 × 73,0			38 × 26	965,2 × 660.4
8 × 6	219.1 × 168.3	152.4		40 × 38	1016,0 × 965,2	609.6
8 × 5	219.1 × 141.3			40 × 36	1016,0 × 914.4
8 × 4	219.1 × 114.3			40 × 34	1016,0 × 863,8
8 × 3 1/2	219.1 × 101.6			40 × 32	1016,0 × 812,8
10 × 8	273,1 × 219.1	177.8		40 × 30	1016,0 × 762,0
10 × 6	273,1 × 168.3			42 × 40	1066,8 × 1016.0	609.6
10 × 5	273,1 × 141.3			42 × 38	1066,8 × 965,2
10 × 4	273,1 × 114.3			42 × 36	1066,8 × 914.4
12 × 10	323,9 × 273.1	203.2		42 × 34	1066,8 × 863,6
12 × 8	323,9 × 219.1			42 × 32	1066,8 × 812,8
12 × 6	323,9 × 168.3			42 × 30	1066,8 × 762,0
12 × 5	323,9 × 141.3			44 × 42	1117,6 × 1066,8	609.6
14 × 12	355,6 × 323,9	330.2		44 × 40	1117,6 × 1016.0
14 × 10	355,6 × 273.1			44 × 38	1117,6 × 965,2
14 × 8	355,6 × 219.1			44 × 36	1117,6 × 914.4
14 × 6	355,6 × 168.3			46 × 44	1168,4 × 1117,6	711.2
16 × 14	406,4 × 355,6	355.6		46 × 42	1168,4 × 1064,8
16 × 12	406,4 × 323,9			46 × 40	1168.4 × 1016.0
16 × 10	406,4 × 273.1		46 × 36	1168,4 × 965,2
16 × 8	406,4 × 219.1		48 × 46	1219.2 × 1168.4	711.2
18 × 16	457.2 × 406.4	381.0	48 × 44	1219.2 × 1117.6
18 × 14	457,2 × 355,6		48 × 42	1219,2 × 1066,8
18 × 12	457,2 × 323,9		48 × 40	1219,2 × 1016,0
