La maglietta laterale in acciaio inossidabile può controllare i rami della distribuzione del flusso in tubazione

La maglietta laterale in acciaio inossidabile può controllare i rami della distribuzione del flusso in tubazione

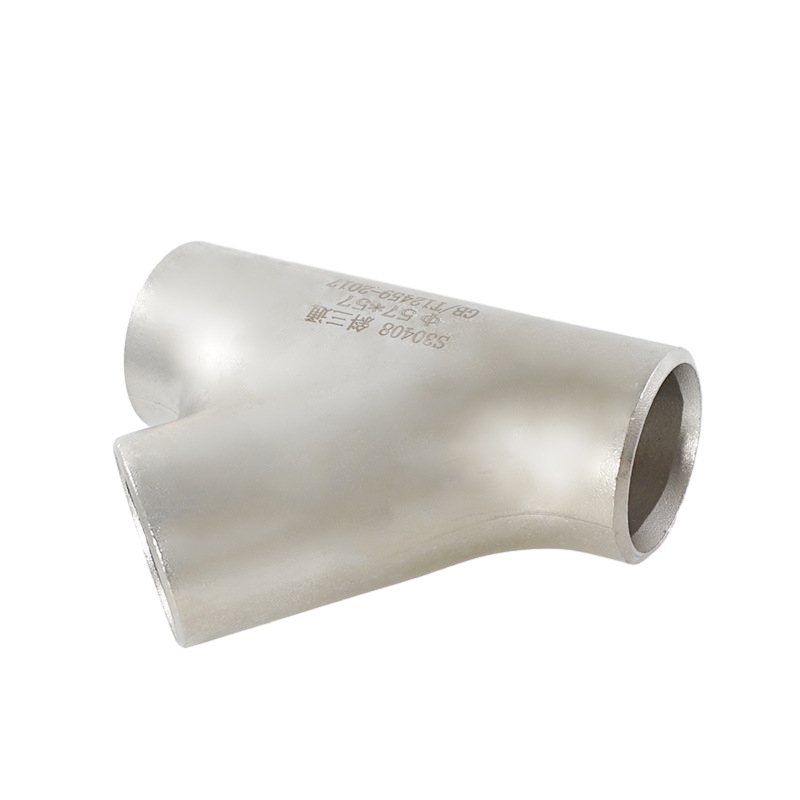

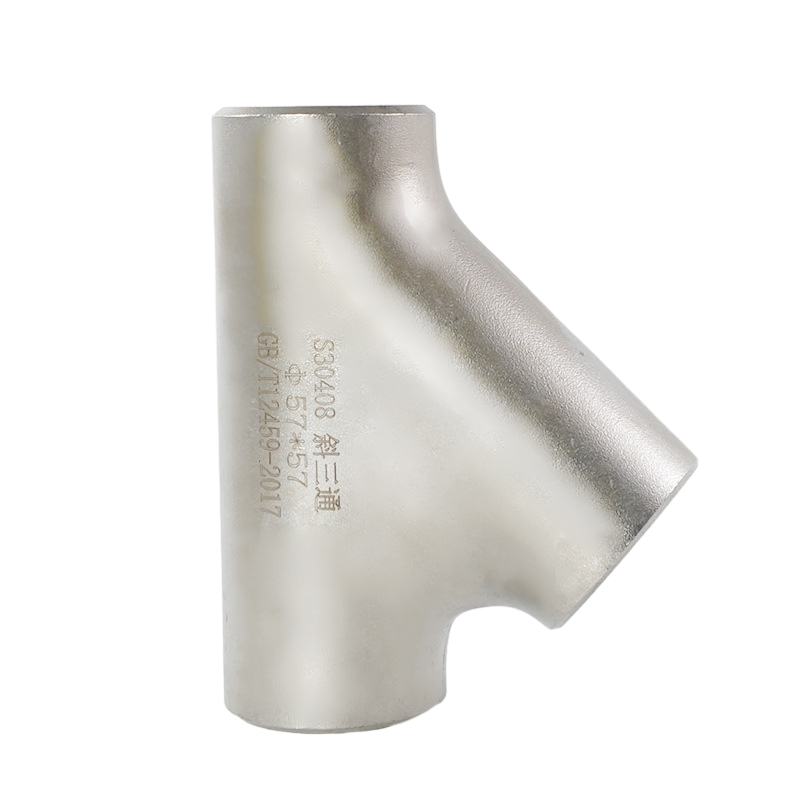

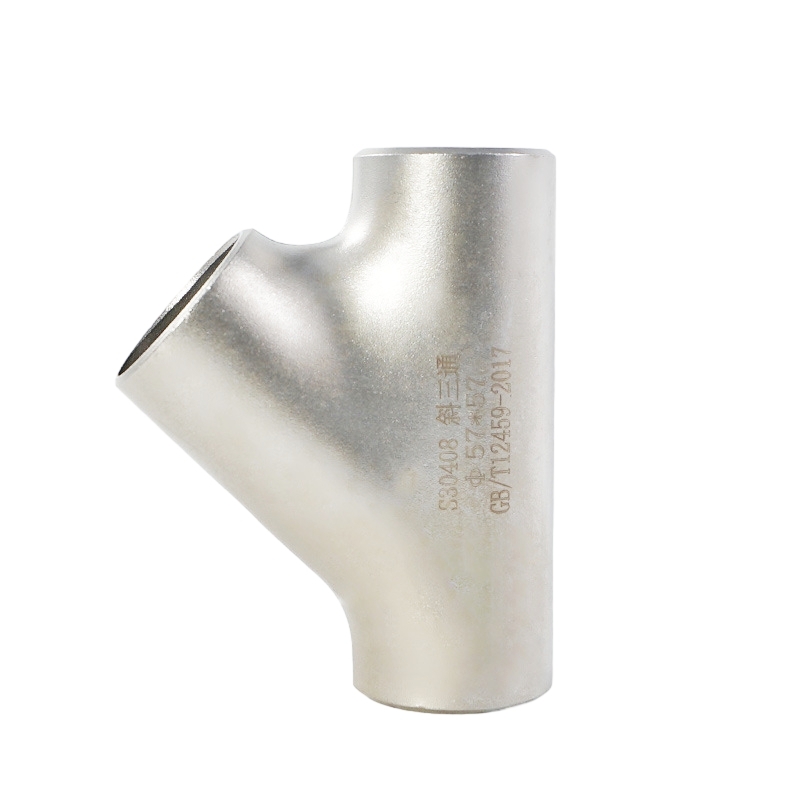

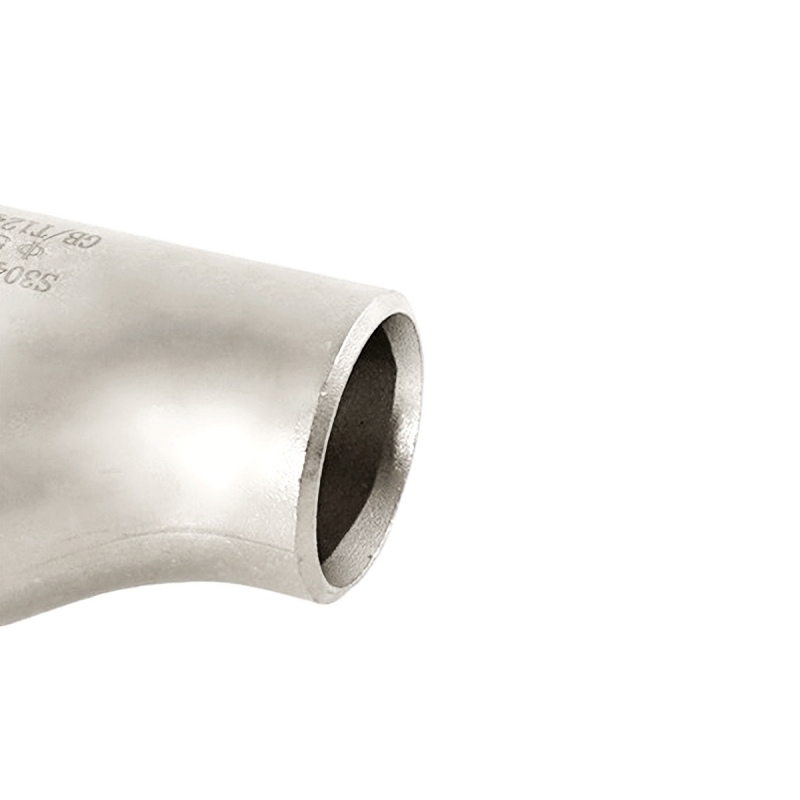

Una tee a tubo laterale significa un raccordo di tubo simile a una maglietta ma ha un ramo di uscita di apertura laterale con un angolo di 45 gradi. Questa configurazione unica consente la diversione del flusso fluido dalla linea principale alla linea laterale, consentendo una distribuzione efficiente a varie destinazioni.

Il laterale può essere di dimensioni uguali o disuguali rispetto alla linea principale. Una tee laterale uguale ha rami della stessa dimensione, il che significa che il fluido che scorre attraverso la tubazione sarà diviso equamente nella linea di ramo. Ma la maglietta laterale riducente ha un ramo più piccolo rispetto alla pipeline principale. Di solito viene utilizzato quando le portate nella linea di filiale devono essere ridotte. L'outlet extra fornito dal tee laterale rende più facile indirizzare i fluidi in più luoghi, migliorando la distribuzione e consentendo le portate controllate.

Le tee laterali forniscono un mezzo affidabile per la creazione di connessioni di filiale all'interno delle condutture senza interrompere il flusso principale. Riducono le cadute di pressione e le perdite di attrito nella linea di filiale, contribuendo all'efficienza complessiva del sistema.

Le magliette laterali sono facili da installare. Sono utilizzati in tutti i tipi di sistemi di tubazioni e applicazioni. Come: petrolchimico, farmaceutico, alimentare, aerospaziale, decorazioni per l'edificio, gas naturale, polpa/carta, tessile, trattamento dei rifiuti, marine, servizi pubblici/energia, industria delle attrezzature industriali, ecc.

Prev ：Casting di precisione in acciaio inossidabile a tee a corrosione a corrosione tubo
PROSSIMO:Attacco per tubo di accoppiamento spinato a forma di Y per olio d'acqua e gas

Introduzione

Tee laterale
Articolo	Maglietta laterale in acciaio inossidabile
Standard	ASME/ANSI, MSS, Din, JIS, GB/T.
Materiale	Acciaio inossidabile ASME / ASTM SA / A403 SA / A 774 WP-S, WP-W, WP-WX, 304, 304L, 316, 316L, 304 / 304L, 316 / 316L, Din 1.4301, Din1.4306, Din 1.4401, Din 1.4404
Superficie	Sabbia
Tipo	Casting
misurare	1 "-24"
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Imballato in custodie in legno
Applicazione	Utilizzato in polpa e carta, trattamento delle acque, trattamento delle acque reflue, industria chimica, biotecnologia, prodotti farmaceutici, cibo, mining, costruzione, trasporto, ecc.

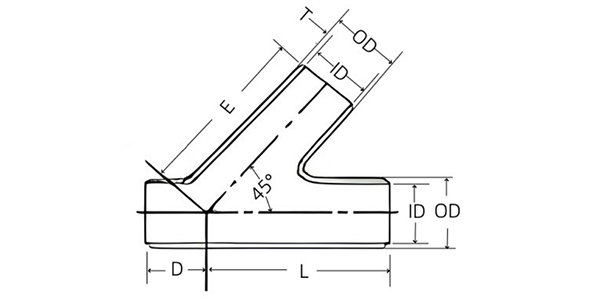

Dimensione del tubo nominale	Diametro esterno	Peso standard				Extra forte
	Od	E & l	D	T	ID	E & l	D	T	ID
1	1.315	5.75	1.75	0.133	1.049	6.50	2.00	0.179	0.957
1¼	1.660	6.25	1.75	0.140	1.380	7.25	2.25	0.191	1.278
1½	1.900	7.00	2.00	0.145	1.610	8.50	2.50	0.200	1.500
2	2.375	8.00	2.50	0.154	2.067	9.00	2.50	0.128	1.939
2½	2.875	9.50	2.50	0.203	2.469	10.50	2.50	0.276	2.323
3	3.500	10.00	3.00	0.216	3.068	11.00	3.00	0.300	2.900
3½	4.000	11.50	3.00	0.226	3.548	12.00	3.00	0.318	3.364
4	4.500	12.00	3.00	0.237	4.026	13.50	3.00	0.337	3.826
5	5.562	13.50	3.50	0.258	5.047	15.00	3.50	0.375	4.813
6	6.625	14.50	3.50	0.280	6.065	17.50	4.00	0.432	5.761
8	8.625	17.50	4.50	0.322	7.981	20.50	5.00	0.500	7.625
10	10.750	20.50	5.00	0.365	10.020	24.00	5.50	0.500	9.750
12	12.750	24.50	5.50	0.375	12.000	27.50	6.00	0.500	11.750
14	14.000	27.00	6.00	0.375	13.250	31.00	6.50	0.500	13.000
16	16.000	30.00	6.50	0.375	15.250	34.50	7.50	0.500	15.000
18	18.000	32.00	7.00	0.375	17.250	37.50	8.00	0.500	17.000
20	20.000	35.00	8.00	0.375	19.250	40.50	8.50	0.500	19.000
24	24.000	40.50	9.00	0.375	23.250	47.50	10.00	0.500	23.000
