Raccordi per tubi idraulici in acciaio inossidabile saldato a forma di U di 180 °

Raccordi per tubi idraulici in acciaio inossidabile saldato a forma di U di 180 °

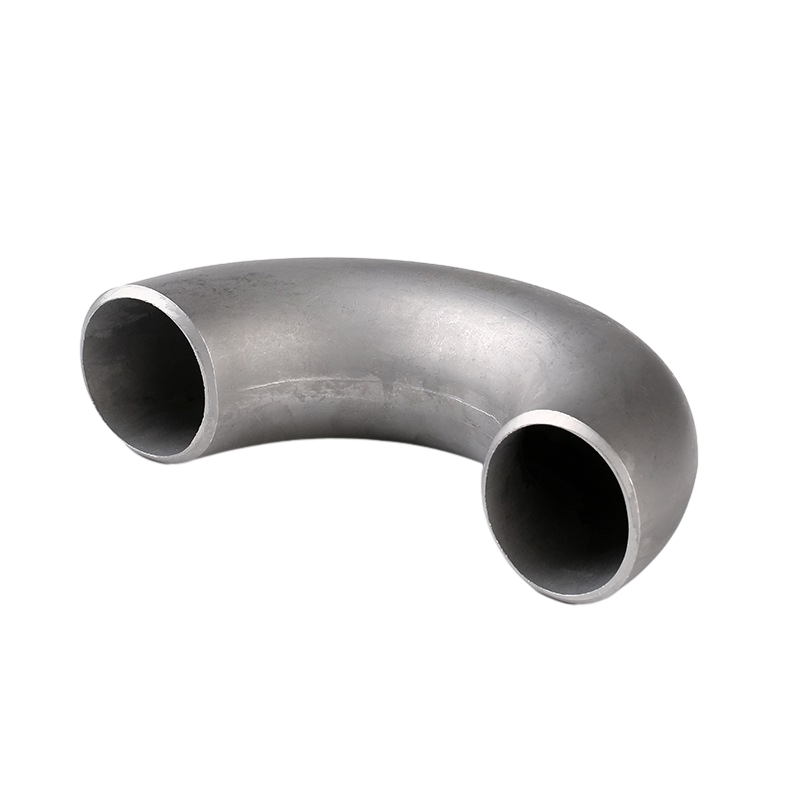

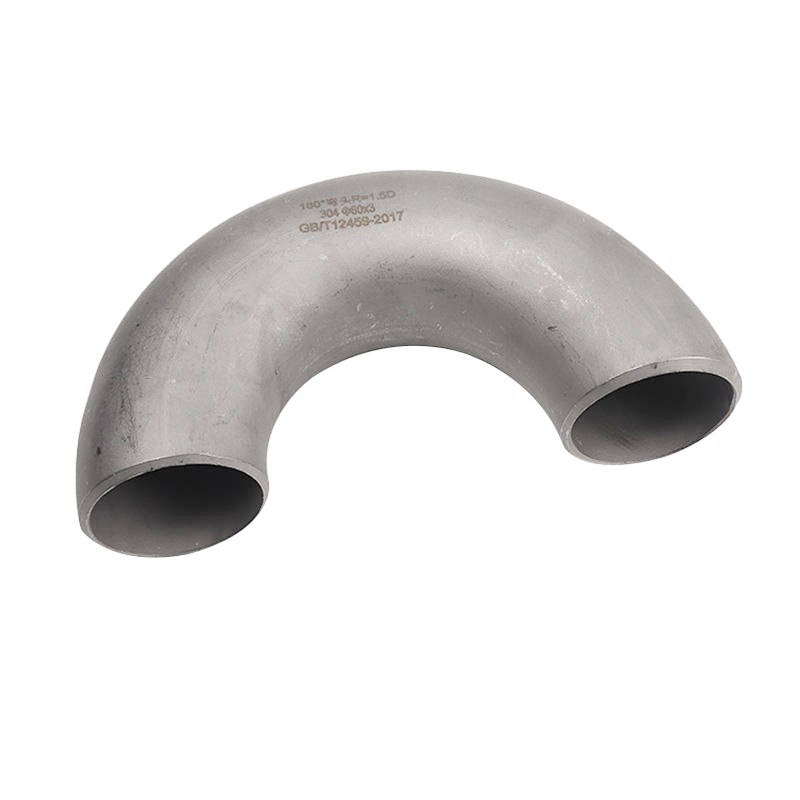

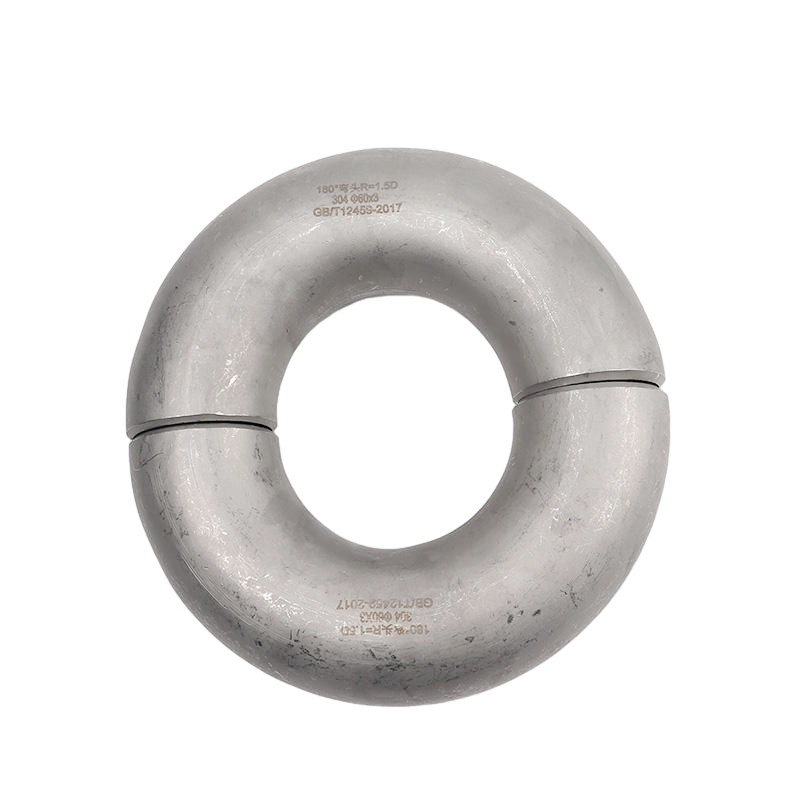

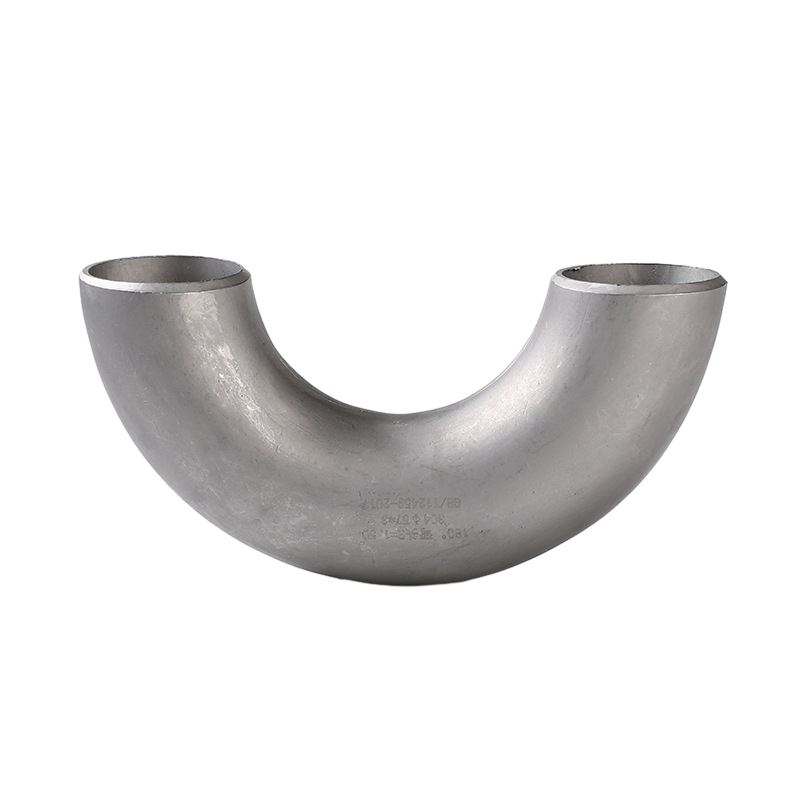

L'angolo del tubo del gomito in acciaio inossidabile a 180 ° è di 180 gradi, noto anche come "gomito a forma di U". Nei sistemi di tubi, i gomiti in acciaio inossidabile a 180 gradi possono essere utilizzati per cambiare la direzione dei tubi e un tubo a forma di U può essere formato con due gomiti a 180 gradi.

I materiali comunemente usati sono 304 acciaio inossidabile e 316 acciaio inossidabile, adatti per sistemi di tubazioni a bassa pressione, media pressione e ad alta pressione. Materiali diversi possono soddisfare le diverse esigenze dell'applicazione. La selezione del materiale dipende dall'ambiente e dai requisiti di utilizzo effettivo del gomito.

I metodi di connessione con i tubi includono connessione flangia di saldatura diretta (metodo comunemente usato), connessione filettata, connessione socket, ecc.

La selezione del materiale, il processo di produzione del gomito e l'ispezione della qualità sono componenti importanti del principio di processo delle apparecchiature a gomito a 180 gradi in acciaio inossidabile. I vantaggi e gli svantaggi delle caratteristiche di ciascun materiale, la produzione ragionevole del gomito e l'ispezione qualificata possono garantire la qualità del gomito, rendendo così la pipeline e le attrezzature hanno prestazioni e sicurezza più elevate.

Prev ：No previous article
PROSSIMO:180 gradi a raggio corto senza cucitura saldatura in acciaio inossidabile in acciaio inossidabile

Introduzione

Articolo	Gomiti in acciaio inossidabile 180 °
Standard	ANSI B16.9, EN10253-4, Din 2605, Gost 17375-2001, JIS B2313, MSS SP 75, ecc.
Gradi di materiale	304, 304L, 304/304L, 304H, 316, 316L, 316/316L, 321, 321H, 310S, 2205, S31803, 904L, ecc.
Superficie	Surba di esplosione, sabbiatura o decapaggio
Tipo	Forgiato
misurare	1/2-30 "
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Cartone, in acciaio, imballaggio in pensione
Applicazione	Petrolio/aerospaziale/metallurgia/semiconduttore/centrale elettrica ecc.

ASME B16.9 Bullo raggio lungo

Unità: pollice

Dimensione nominale	Dimensione nominale	Center al centro	Torna al viso	Standard			Extra forte
Dimensione nominale	Dimensione nominale	Center al centro	Torna al viso	Diametro all'interno	Spessore del muro	Ca. Peso	Diametro all'interno	Spessore del muro	Ca. Peso
NPS (in)	O.D. (in)	O (in)	PARENTE)	I.d. (in)	STAGNO)	(Libbre)	I.d. (in)	STAGNO)	(Libbre)
1/2	0.840	0.300	1.88	0.622	0.109	0.25	0.546	0.147	0.45
3/4	1.050	2.250	1.69	0.824	0.113	0.33	0.742	0.154	0.45
1	1.315	3.000	2.19	1.049	0.133	0.75	0.957	0.179	1.00
1 1/4	1.660	3.750	2.75	1.380	0.140	1.00	1.278	0.191	1.50
1 1/2	1.900	4.500	3.25	1.610	0.145	1.50	1.500	0.200	2.00
2	2.375	6.000	4.19	2.067	0.154	3.00	1.939	0.213	4.40
2 1/2	2.875	7.500	5.19	2.469	0.203	6.00	2.323	0.276	7.50
3	3.500	9.000	6.25	3.068	0.216	9.00	2.900	0.300	12.00
3 1/2	4.000	10.500	7.25	3.548	0.226	12.50	3.364	0.318	17.00
4	4.500	12.000	8.25	4.026	0.237	17.00	3.826	0.337	23.50
5	5.563	15.000	10.31	5.047	0.258	28.50	4.813	0.375	40.00
6	6.625	18.000	12.31	6.065	0.280	46.00	5.761	0.432	67.00
8	8.625	24.000	16.31	7.981	0.322	90.00	7.625	0.500	138.00
10	10.750	30.000	20.38	10.02	0.365	156.00	9.750	0.500	215.00
12	12.750	36.000	24.38	12.00	0.375	236.00	11.750	0.500	300.00
14	14.000	42.000	28.00	13.25	0.395	294.00	13.000	0.500	376.00
16	16.000	48.000	32.00	15.25	0.375	404.00	15.000	0.500	524.00
18	18.000	54.000	36.00	17.25	0.375	512.00	17.000	0.500	676.00
20	20.000	60.000	40.00	19.25	0.375	617.00	19.00	0.500	824.00
22	22.000	66.000	44.00	21.25	0.375	787.00	21.000	0.5000	1040.00
24	24.000	72.000	48.00	23.25	0.375	890.00	23.00	0.500	1183.00
26	26.000	78.000	52.00	25.25	0.375	1100.00	25.00	0.500	1458.00
30	30.000	90.000	60.00	29.25	0.375	1441.00	29.00	0.500	1910.00
