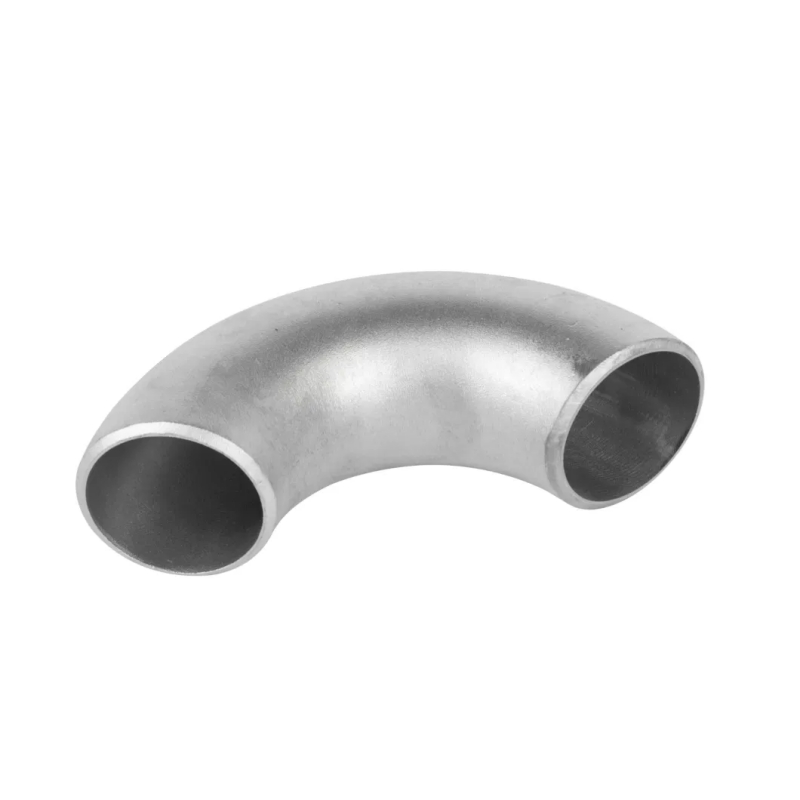

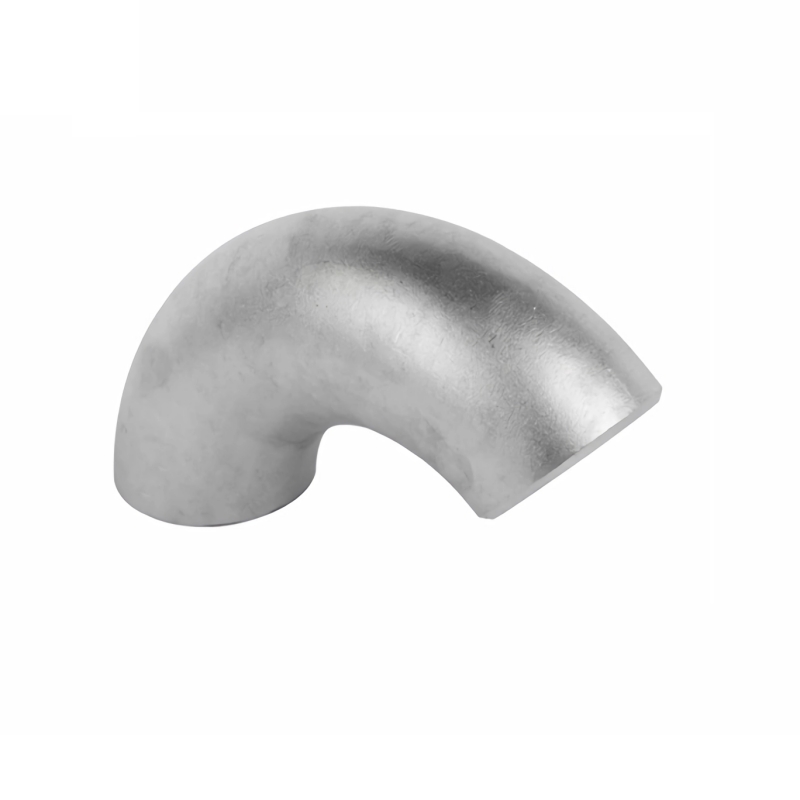

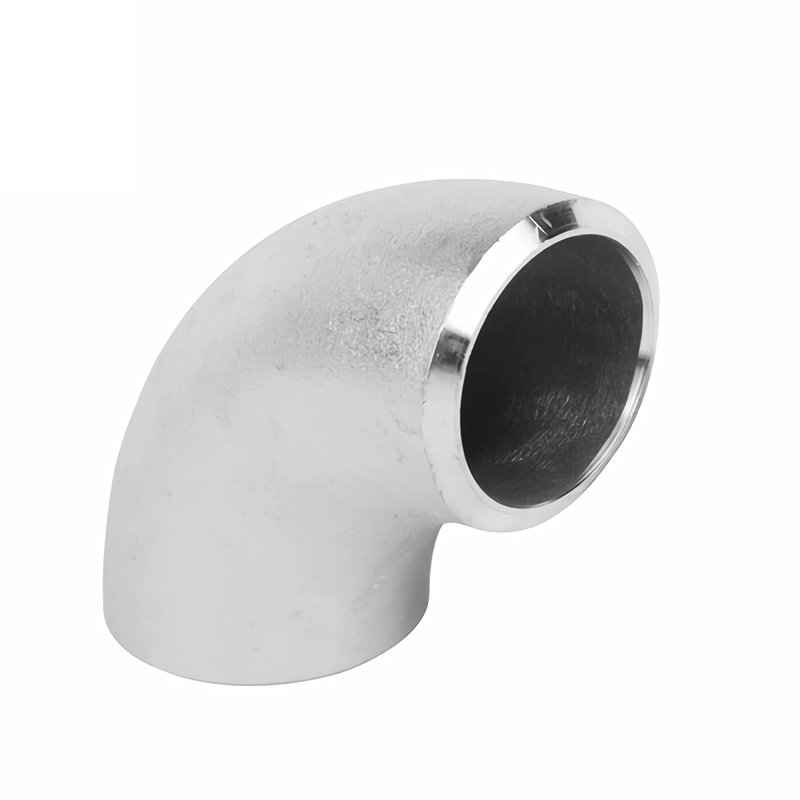

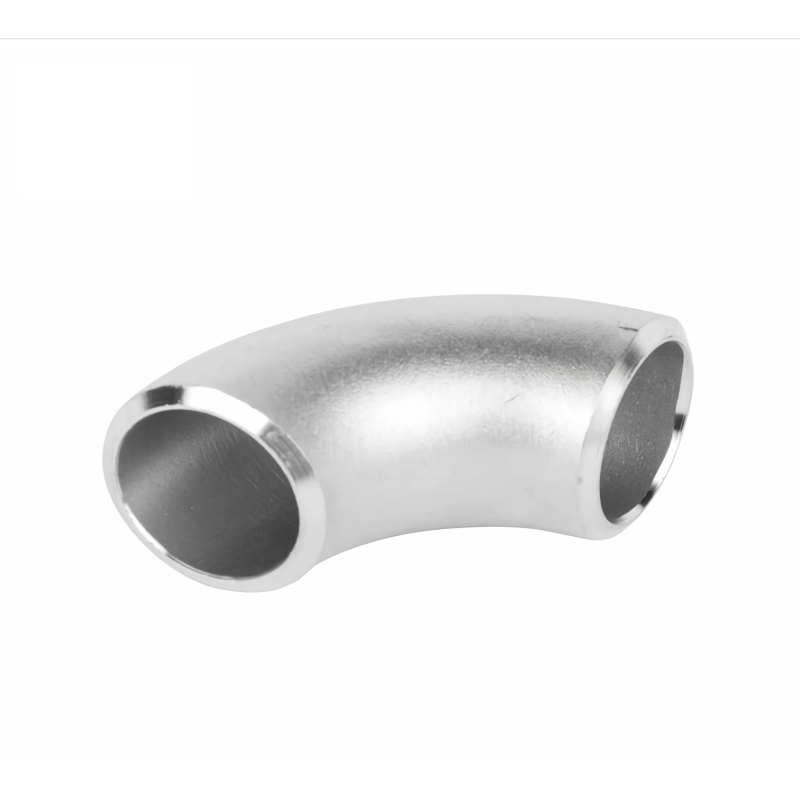

SS Raccordi per tubi a gomiti saldati a 90 ° gomiti in acciaio inossidabile

Articolo

Gomiti a 90 ° in acciaio inossidabile

Standard

ANSI, Din, JIS, EN, GB (MSS SP-97)

Gradi di materiale

Acciaio al carbonio, acciaio in lega, acciaio inossidabile 304, acciaio inossidabile 316, SDSS WCB, LCB, LC3, WC5, WC9, C5, C12, CA6NM, CA15, CF8M, CF8C, CF8, CF3, CF3M, CN7M, M35-1, N7M, CW6M, Cy40, ETC.

Superficie

Rotolamento della sabbia, sabbiatura di sabbia, pulizia acida.

Tipo

Casting, saldatura

misurare

1/2-12 "

Tempi di consegna

Entro 5-30 giorni dalla ricezione del prepagato

Imballaggio

Custodia in legno o pallet

Applicazione

Adatto per le linee di tubazioni che collegano acqua, vapore, aria, gas, petrolio e così via.

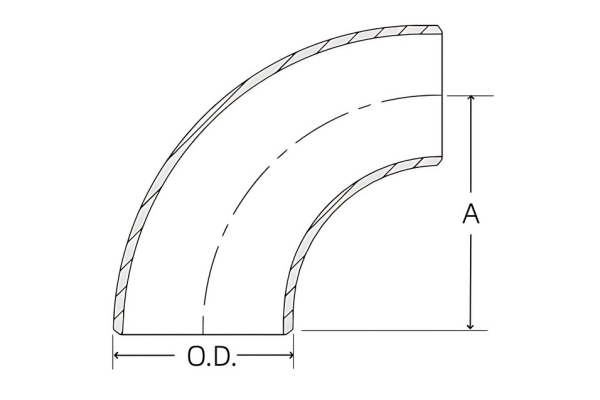

Dimensione del tubo nominale

O.D.

Spessore del muro

Lungo
Raggio

Corto

Raggio

5s

10s

40s

Anni '80

1/2

0.840

0.065

0.083

0.109

0.147

1.50

-

3/4

1.050

0.065

0.083

0.113

0.154

1.12

-

1

1.3150

0.065

0.109

0.133

0.179

1.50

1.00

1 1/4

1.660

0.065

0.109

0.140

0.191

1.88

1.25

1 1/2

1.900

0.065

0.109

0.145

0.200

2.25

1.50

2

2.375

0.065

0.109

0.154

0.218

3.00

2.00

2 1/2

2.875

0.083

0.120

0.203

0.276

3.75

2.50

3

3.50

0.083

0.120

0.216

0.300

4.50

3.00

3 1/2

4.00

0.083

0.120

0.226

0.318

5.25

3.50

4

4.50

0.083

0.120

0.237

0.337

6.00

4.00

5

5.563

0.109

0.134

0.258

0.375

7.50

5.00

6

6.625

0.109

0.134

0.280

0.432

9.00

6.00

8

8.625

0.109

0.148

0.322

0.500

12.00

8.00

10

10.75

0.134

0.165

0.365

0.500

15.00

10.00

12

12.75

0.156

0.180

0.375

0.500

18.00

12.00
