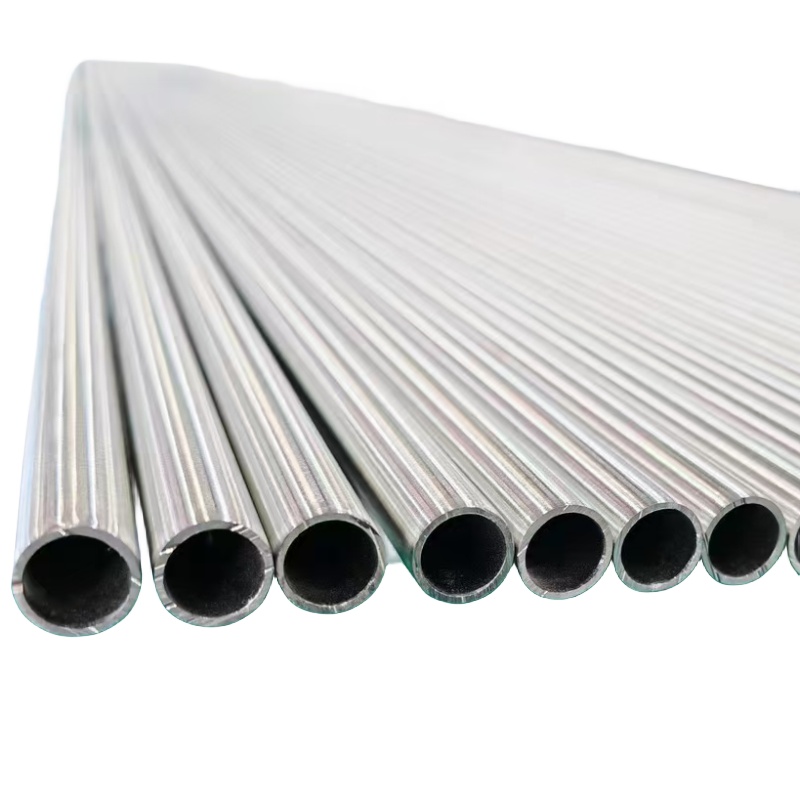

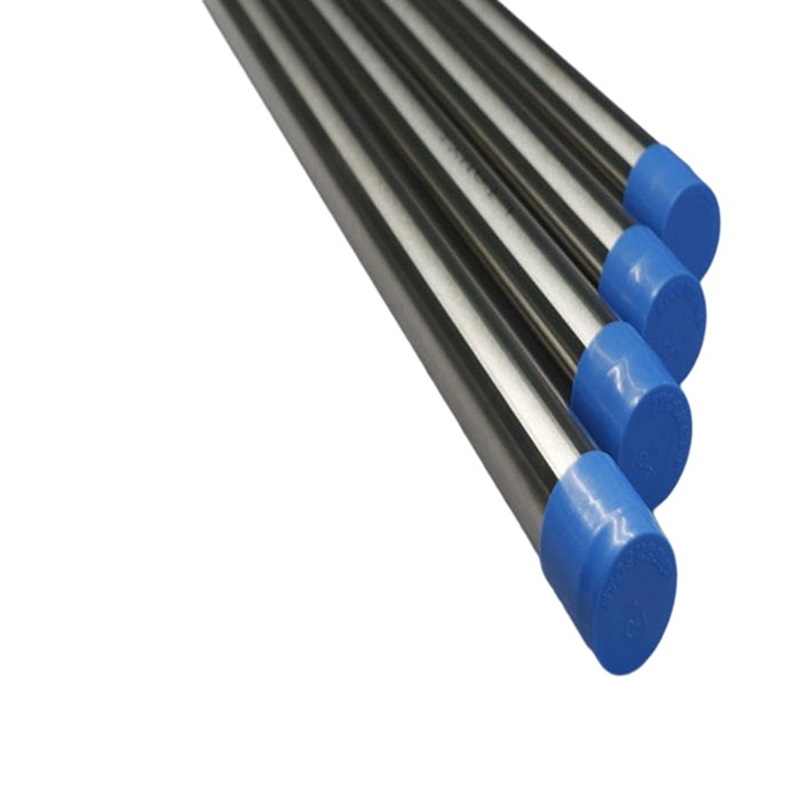

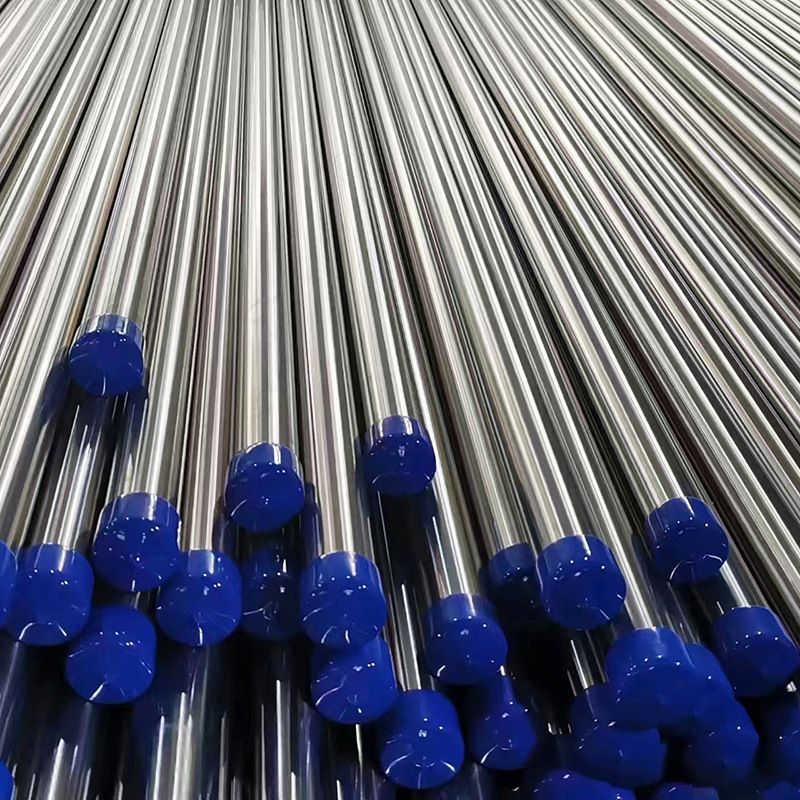

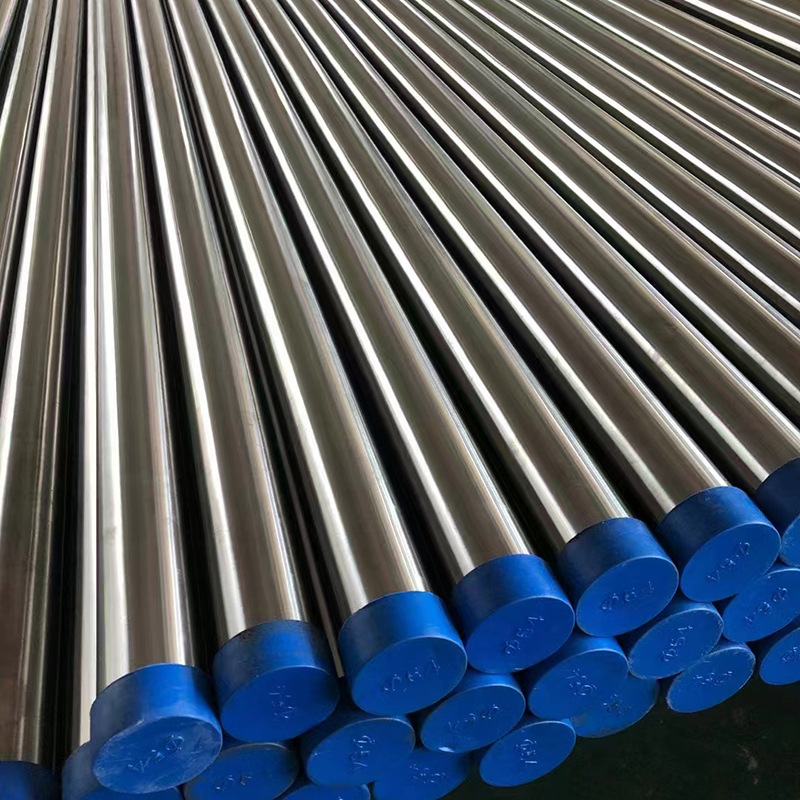

Il tubo di strumentazione si riferisce al tubo o ai tubi utilizzati per collegare gli strumenti alle tubazioni principali, ad altri strumenti e apparati o alle apparecchiature di misurazione.
Un tubo di strumento in acciaio inossidabile è un dispositivo di misurazione e controllo basato sul principio di misurazione ed è ampiamente utilizzato nei campi industriali e civili. Il suo principio di lavoro è misurare e controllare il flusso attraverso la differenza di pressione generata quando il fluido passa attraverso la tubazione. Impostare un'unità di misurazione nella tubazione, misurare la differenza di pressione del fluido nell'unità e quindi utilizzare la formula di calcolo del flusso standard per ottenere la portata.
Poiché i tubi dello strumento in acciaio inossidabile dovrebbero avere resistenza alla corrosione affidabile e resistenza al calore, gli acciai austenitici inossidabili sono universalmente selezionati come materiale del tubo a pressione.
1. Materiali comunemente usati:
Aisi & en/din/iso
ASTM /AISI: 316 /316L, 304 /304L, 321 /321H, 316Ti, 347 /347H;
EN/DIN: 1.4301/1.4307, 1.4401/1.4404, 1.4541/1.4878, 1.4571.
Acciaio inossidabile duplex
ASTM / AISI: S31803, S32750, S32760, 2205, 904 / 904L.
IN/DIN: 1.4462, 1.4410, 1.4539.
Il popolare grado in acciaio inossidabile per il tubo dello strumento è 304 / 304L e 316 / 316L.
2. Finitura superficiale:
Aspiraggio di ricottura luminosa o ricottura luminosa protettiva. Finitura superficiale: meccanico lucido a 320 o 400 grator.
3. Tolleranze dimensionali:
O.D: ± 0,0,5 mm; W.T: ± 10%; o su richiesta dell'acquirente.
Scenari di classificazione e applicazione delle condotte dello strumento
1. Pipeline del gas
Le condutture di gas sono condutture utilizzate per trasmettere mezzi di gas e sono generalmente utilizzate nei misuratori di flusso di gas, nei trasmettitori di pressione e in altre apparecchiature per strumenti. Le condotte del gas sono caratterizzate da piccoli diametri e portate rapide, che richiedono una misurazione accurata del flusso e della pressione del gas nelle condotte. Le condutture di gas sono ampiamente utilizzate in campi industriali come la produzione petrolchimica, chimica e di ossigeno.
2. Pipeline liquide
I tubi liquidi sono tubi utilizzati per trasmettere mezzi liquidi e sono anche uno dei tipi di tubi strumenti comunemente usati. Le condotte liquide sono caratterizzate da grandi diametri e portate lente. Sono necessarie misurazioni di flusso e pressione stabili del liquido nella tubazione per garantire un funzionamento stabile e affidabile del sistema. Le condutture liquide sono ampiamente utilizzate in campi come la generazione di energia idroelettrica e il trattamento delle acque reflue.
3. Pipeline a vapore
I tubi a vapore vengono utilizzati per trasportare i supporti a vapore e il loro scopo principale è quello di trasportare calore in campi industriali, come centrali elettriche, fabbriche tessili, ecc. Le condotte a vapore sono caratterizzate da elevata pressione e temperatura di progettazione. È necessario misurare accuratamente il flusso, la pressione, la temperatura e altri parametri del vapore nella pipeline per garantire il normale funzionamento del sistema.
4. Pipeline a vuoto
Le condutture a vuoto sono condutture utilizzate per trasmettere mezzi di gas in ambienti di aspirazione elevate. Sono utilizzati principalmente in campi ad alta tecnologia come semiconduttori e fotovoltaici. La caratteristica delle condutture a vuoto è che la pressione all'interno della conduttura è molto bassa, il che richiede rigorosi requisiti di progettazione e produzione e, allo stesso tempo, il flusso e la pressione del gas nel gasdotto devono essere misurati con precisione. $
