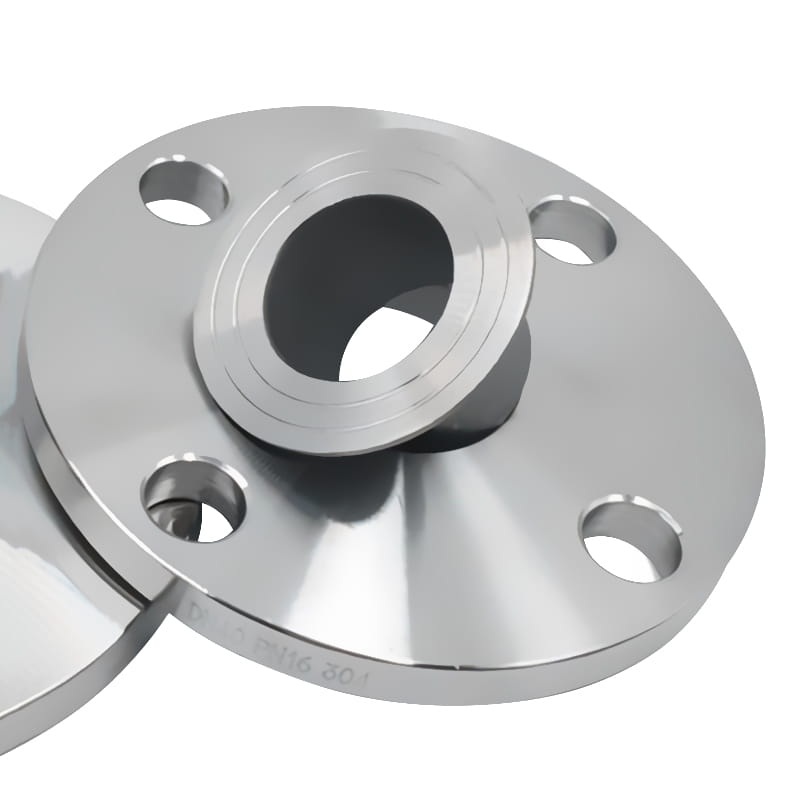

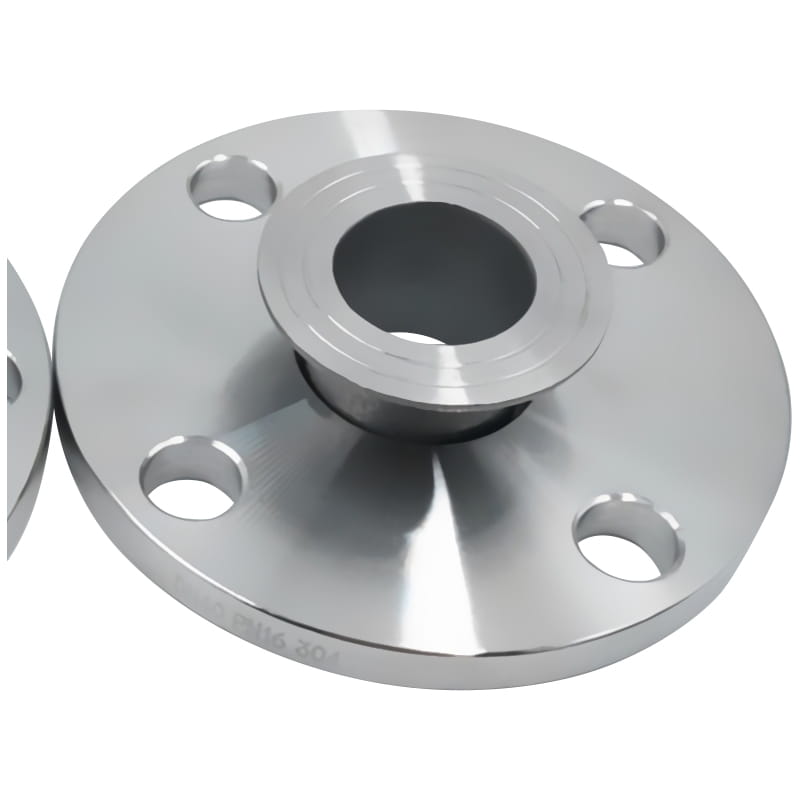

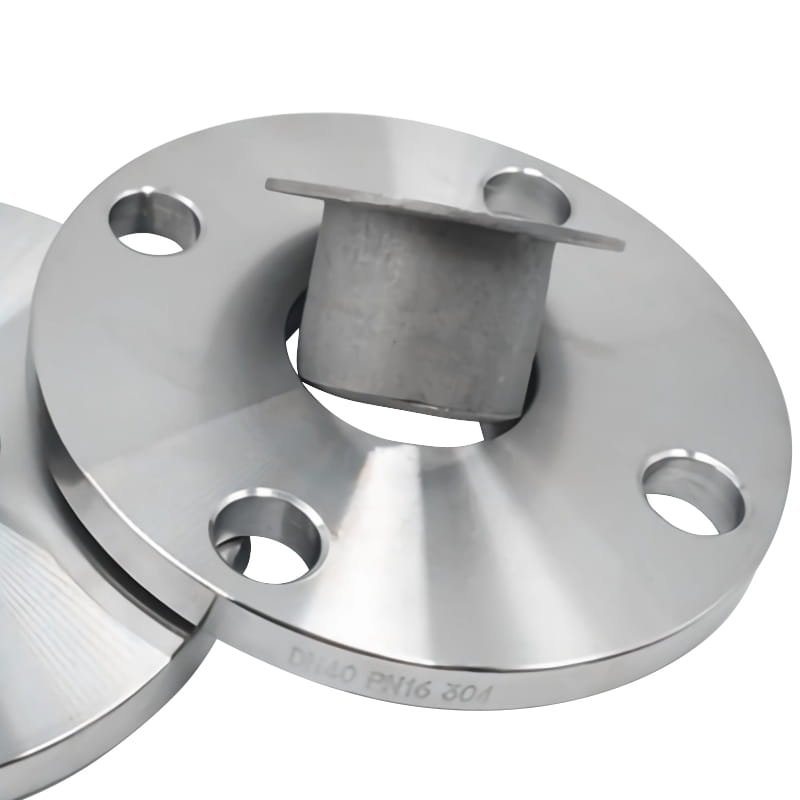

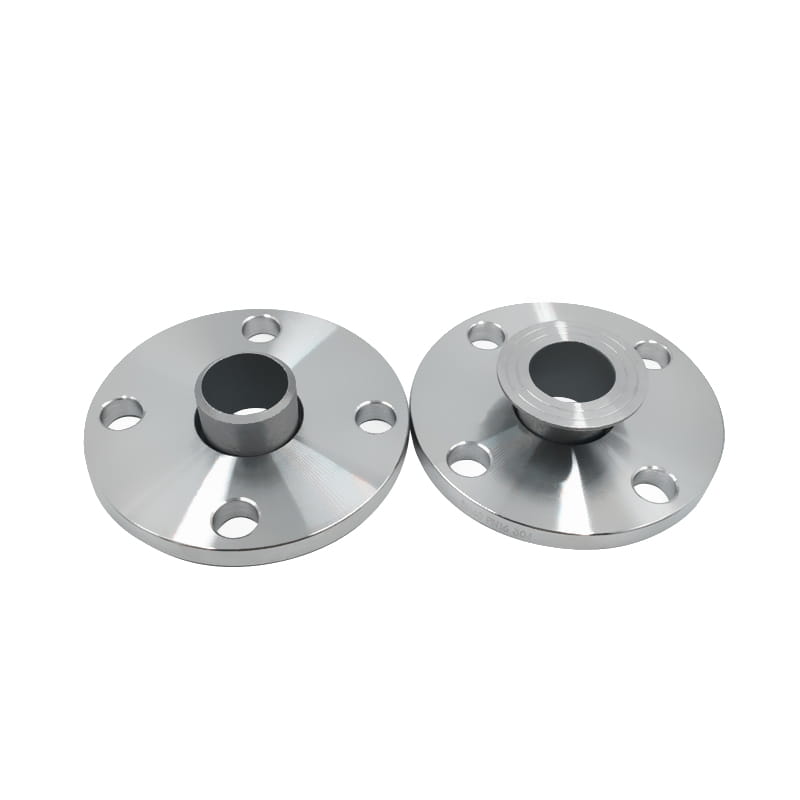

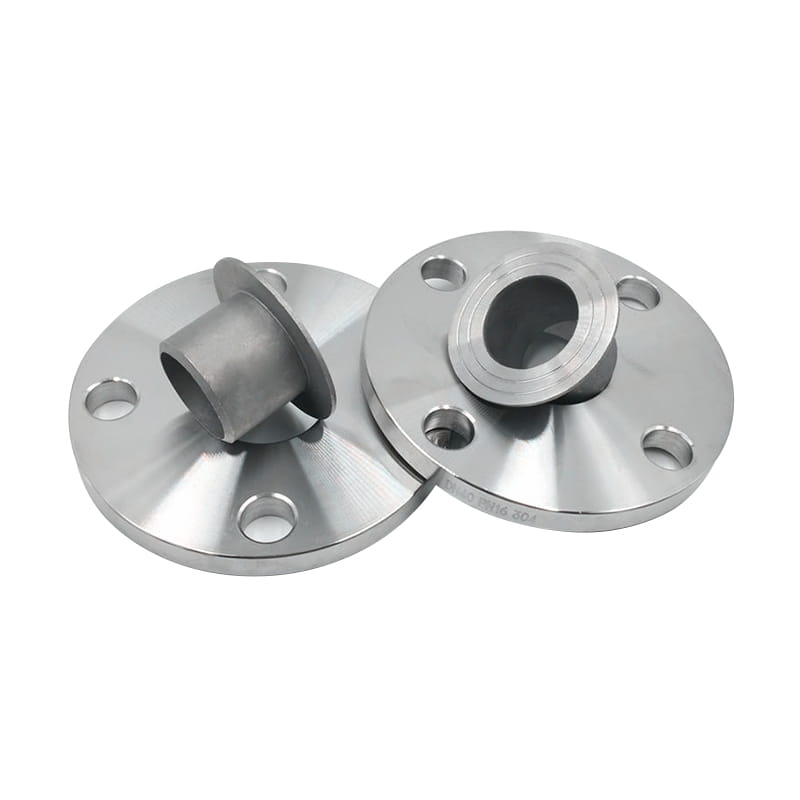

Flangia articolare SS di forgiatura di precisione con estremità di stub

Flangia articolare SS di forgiatura di precisione con estremità di stub

La flangia articolare a giri non ha una faccia rialzata, viene utilizzata in combinazione con un'estremità del giro giunto a mano "- un'estremità del giunto giunto e una flangia articolare. L'uso di esso in punti in cui si deve evitare un grave sollecitazione di flessione.

Poiché la flangia del giunto a giro non è saldata al tubo, può ruotare per allineare prontamente i fori del bullone e il gruppo e lo smontaggio sono molto più facili. Questa funzione semplifica le attività di installazione, manutenzione e riparazione, riducendo i tempi di inattività e i costi complessivi. Il design della flangia consente il disallineamento angolare dei tubi, garantendo un giunto stretto e a prova di perdite anche quando i tubi non sono perfettamente allineati.

Le fessure formate tra la superficie interna del foro della flangia e la superficie esterna delle estremità dello stub possono raccogliere prontamente i contamini. I contaminati raccolti potrebbero presentare un problema e comportare la corrosione della fessura.

Di solito sono utilizzati in applicazioni a bassa pressione, come petrolchimici, petrolio e gas, trattamento delle acque, cibo e bevande e industrie di lavorazione chimica. .

Prev ：No previous article
PROSSIMO:Lucidatura in acciaio inossidabile giunge flangia del giunto

Introduzione

Standard	ANSI/ASME: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Materiale	Acciaio al carbonio: ASTM A105, A350 LF2 Acciaio inossidabile: A182 F304/F304L/F316/F316L/F321 Acciaio in lega: ASTM A182, GR F1, F11, F22, F5, F9, F91
Superficie	lucido ， shot esplosione, sabbiatura, ecc.
Tipo	Forgiato, trattato a calore e lavorata
misurare	1/2 '' a 48 "
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Custodia in legno di esportazione standard o come richiesto
Applicazione	petrolchimico, petrolio e gas, trattamento delle acque, cibo e bevande e industrie di lavorazione chimica, ecc.

PN10

Dn	Pipa OD	D	B2	C1	K	E	L	Qtty.	Peso
200	2198.1	340	226	24	295	6	22	8	8.87
	204,0 - 206.0	340	213	24	295	6	22	8	8.87
250	273.0	395	281	26	350	8	22	12	11.20
	254,0 - 256.0	395	264	26	350	8	22	12	11.20
300	323.9	445	333	26	400	8	22	12	12.80
	304.0 - 306.0	445	315	26	400	8	22	12	12.80
350	355.6	505	365	30	460	8	22	16	19.40
400	406.4	565	416	32	515	8	26	16	26.40
450	457.0	615	467	36	565	8	26	20	32.20
500	508.0	670	519	38	620	8	26	20	38.50
600	610.0	780	622	42	725	8	30	20	52.20

PN16

Dn	Pipa OD	D	B2	C1	K	E	L	Qtty.	Peso
50	60.3	165	65	20	125	5	18	4	2.52
	53,0 - 54,0	165	65	20	125	5	18	4	2.52
65	76.1	185	81	20	145	6	18	8	3.05
	68.0 - 70.0	185	75	20	145	6	18	8	3.05
80	88.9	200	94	20	160	6	18	8	3.48
	83.0 - 84.0	200	89	20	160	6	18	8	3.48
100	114.3	220	120	22	180	6	18	8	4.20
	103,0 - 106.0	220	113	22	180	6	18	8	4.20
125	139.7	250	145	22	210	6	18	8	5.21
	128.0 - 133.0	250	138	22	210	6	18	8	5.21
150	168.0	285	174	24	240	6	22	8	6.89
	153.0 - 156.0	285	164	24	240	6	22	8	6.89
200	219.1	340	226	26	295	6	22	12	9.31
250	273.0	405	281	29	355	8	26	12	13.50
300	323.9	460	333	32	410	8	26	12	18.00
350	355.6	520	365	35	470	8	26	16	27.00
400	406.4	580	416	38	525	8	30	16	34.60
450	457.0	640	467	42	585	8	30	20	44.60
500	508.0	715	519	46	650	8	33	20	62.00

PN25

Dn	Pipa OD	D	B2	C1	K	E	L	Qtty.	Peso
200	219.1	360	226	32	310	6	26	12	13.80
250	273.0	425	281	35	370	8	30	12	19.40
300	323.9	485	333	38	430	8	30	16	25.50

PN40

Dn	Pipa OD	D	B2	C1	K	E	L	Qtty.	Peso
10	17.2	90	21	14	60	3	14	4	0.60
15	21.3	95	25	14	65	3	14	4	0.65
20	26.9	105	31	16	75	4	14	4	0.91
25	33.7	115	38	16	85	4	14	4	1.08
32	42.4	140	47	18	100	5	18	4	1.77
40	48.3	150	53	18	110	5	18	4	2.02
	40.0 - 44,5	150	50	18	110	5	18	4	2.02
50	60.3	165	65	20	125	5	18	4	2.65
65	76.1	185	81	22	145	6	18	8	3.36
80	88.9	200	94	24	160	6	18	8	4.18
100	114.3	235	120	26	190	6	22	8	5.87
125	139.7	270	145	28	220	6	26	8	7.95
150	168.3	300	174	30	250	6	26	8	9.97

Applicazioni
