Sistema di tubazioni in acciaio inossidabile affidabile

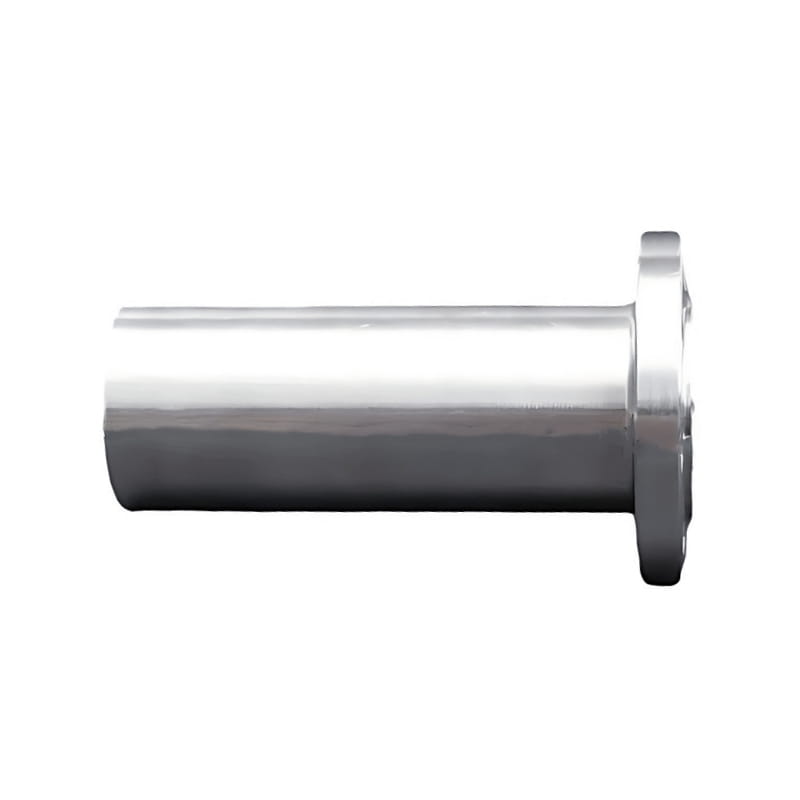

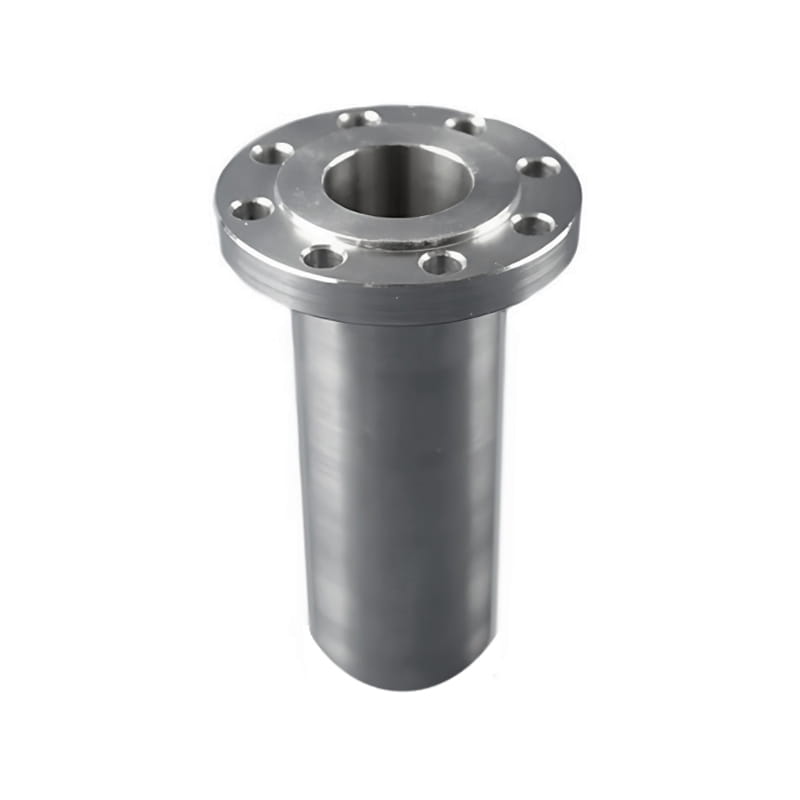

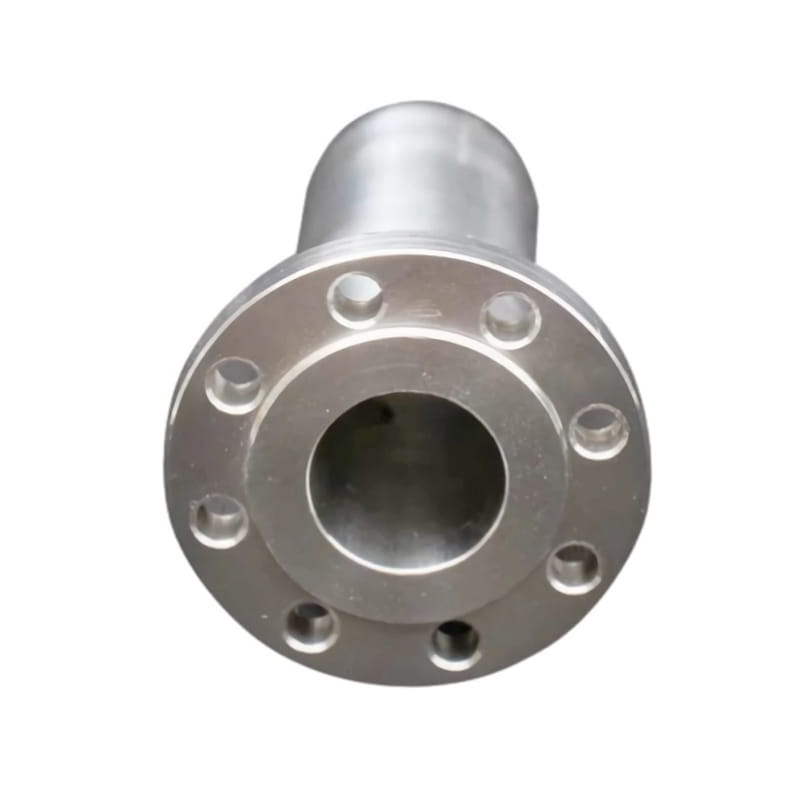

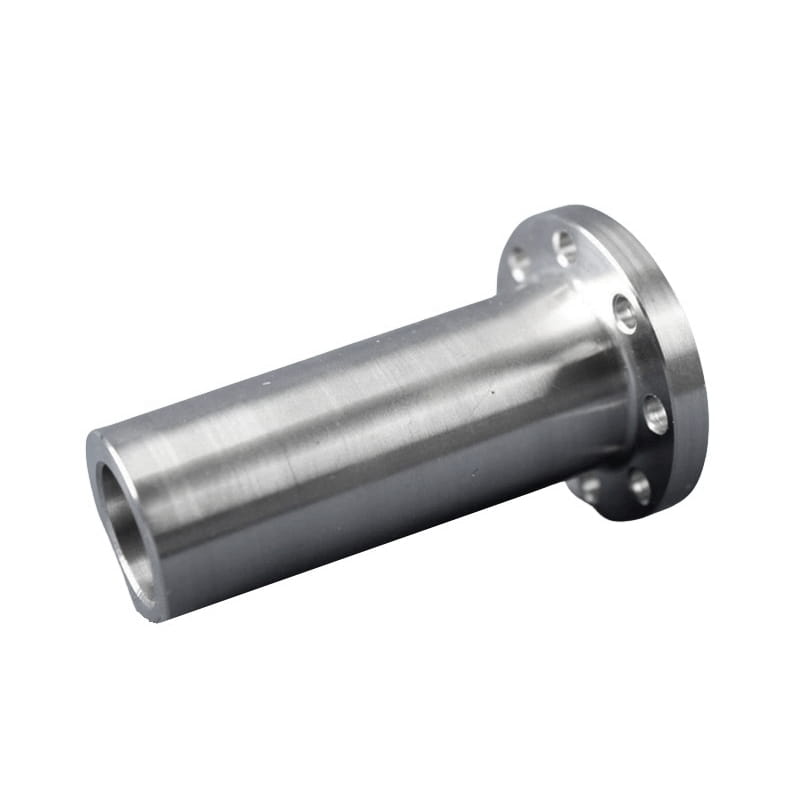

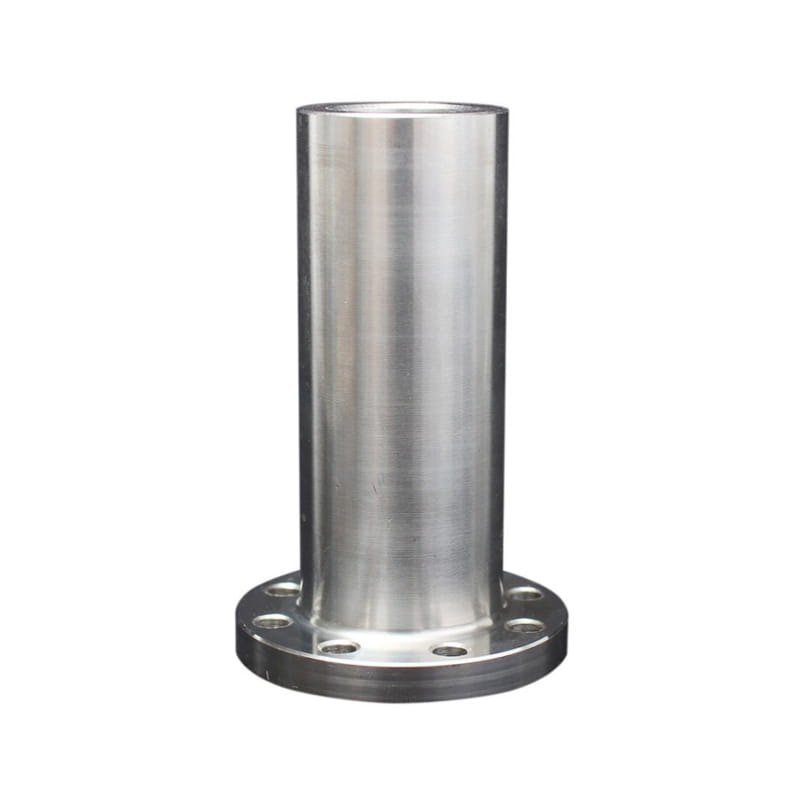

La flangia del collo di saldatura lunga è un componente specializzato nei sistemi di tubazioni, distinto per il suo collo o mozzo esteso. Le flange del collo saldato hanno un mozzo a lungo conico che riduce le sue dimensioni dal tubo al raccordo. Questo design riduce al minimo la concentrazione di stress, rendendolo ideale per applicazioni ad alta pressione e ad alta temperatura. Il collo esteso rafforza la flangia, promuovendo uniforme la distribuzione dello stress e riducendo il rischio di fatica. Inoltre, i sistemi di tubazioni sono più sicuri quando rinforzati con lunghe flange al collo di saldatura. Questo tipo di flangia aiuta a bilanciare le variazioni di pressione e temperatura nel liquido che scorre nella tubazione.

Le flange a collo di saldatura lunghe sono favorite in contesti industriali critici a causa della loro maggiore integrità strutturale. In particolare, il collo esteso facilita facili processi di saldatura e ispezione. Un ampio spazio per la saldatura garantisce una connessione sicura, mentre la lunghezza estesa semplifica le ispezioni fornendo una migliore visibilità e accesso.

Le flange a collo di saldatura lunghe sono prevalenti nelle industrie petrolchimiche, petrolifere e gas e generazione di energia, contribuendo a sistemi di tubazioni robuste e affidabili. Il loro design garantisce la durata e la sicurezza, rendendoli una scelta preferita per le applicazioni in cui le prestazioni sono fondamentali.

Introduzione

Standard	ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, Din, Jis, Sabs1123, Gost-12820, ecc.
Materiale	Acciaio inossidabile: A182 F304, A182F304L, A182 F316, A182 F316L, A182F321, A182 317H, A182316Ti, F53, F51 ecc. Acciaio al carbonio: A105, A350LF2 Acciaio in lega: A182 F11, A182F22, A182F12, A182 F5, A182F91, A182 F9 ecc.
Superficie	Trattamento vernice anti-russa, vernice nera olio, trasparente giallo, zinco, freddo e calvo zincato
Tipo	Forgiatura, lavorazione a CNC
misurare	1/2 "-24"
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Trattamento vernice anti-russa, vernice nera olio, trasparente giallo, zinco, freddo e calvo zincato
Applicazione	Chimica, mulini petroliferi, petrolchimici, mining, raffinerie, costruzione, fertilizzanti, costruzione navale, centrali elettriche, piante d'acciaio, energia nucleare, offshore, petrolio e gas, difesa, carta, birrerie, ferrovie, cemento e ingegneria, ecc.

Classe 150

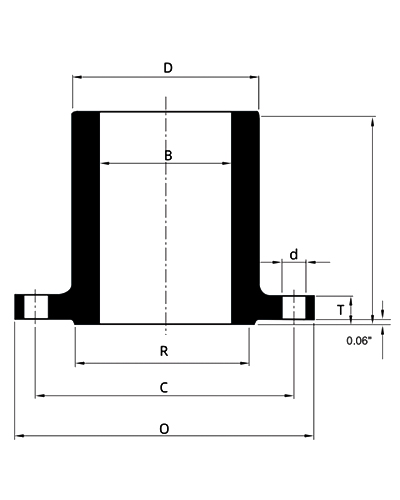

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(In)	B (In)	O (In)	Stagno)	D (In)	(Buchi)	d (In)	C (In)	R (In)	L (in)	(CHILO)-
½	0.50	3.50	0.44	1.25	4	0.62	2.38	1.38	9.00	1.36
¾	0.75	3.88	0.50	1.62	4	0.62	2.75	1.69	9.00	2.27
1	1.00	4.25	0.56	2.00	4	0.62	3.12	2.00	9.00	3.17
1 ¼	1.25	4.26	0.62	2.38	4	0.62	3.50	2.50	9.00	4.54
1 ½	1.50	5.00	0.69	2.62	4	0.62	3.88	2.88	9.00	5.44
2	2.00	6.00	0.75	3.25	4	0.75	4.75	3.63	9.00	6.81
2 ½	2.50	7.00	0.88	3.75	4	0.75	5.50	4.13	9.00	9.98
3	3.00	7.50	0.94	4.25	4	0.75	6.00	5.00	9.00	11.35
3 ½	3.50	8.50	0.94	4.88	8	0.75	7.00	5.50	9.00	14.52
4	4.00	9.00	0.94	5.50	8	0.75	7.50	6.19	12.00	21.33
5	5.00	10.00	0.94	6.50	8	0.88	8.50	7.31	12.00	25.87
6	6.00	11.00	1.00	7.75	8	0.88	9.50	8.50	12.00	34.05
8	8.00	13.50	1.12	9.75	8	0.88	11.75	1063	12.00	46.30
10	10.00	16.00	1.19	12.00	12	1.00	14.25	12.75	12.00	64.92
12	12.00	19.00	1.25	14.38	12	1.00	17.00	15.00	12.00	93.07
14	14.00	31.00	1.38	16.00	12	1.12	18.75	16.25	12.00	95.79
16	16.00	23.50	1.44	18.00	16	1.12	21.25	18.50	12.00	111.68
18	18.00	25.00	1.56	20.00	16	1.25	22.75	21.00	12.00	122.58
20	20.00	25.50	1.69	22.00	20	1.25	25.00	23.00	12.00	141.19
24	24.00	32.00	1.88	26.25	20	1.38	29.50	27.25	112.00	192.04

Classe 300

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	3.75	0.56	1.50	4	0.62	26.2	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	4.08
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.75	2.50	4	0.75	3.88	2.50	9.00	5.90
1 ½	1.50	6.12	0.81	2.75	4	0.88	4.50	2.88	9.00	6.81
2	2.00	6.50	0.88	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.00	3.94	8	0.88	5.88	4.13	9.00	11.35
3	3.00	8.25	1.12	4.62	8	0.88	6.62	5.00	9.00	15.89
3 ½	3.50	9.00	1.19	5.25	8	0.88	7.25	5.50	9.00	19.06
4	4.00	10.00	1.25	5.75	8	0.88	7.88	6.19	12.00	28.14
5	5.00	11.00	1.38	7.00	8	0.88	9.25	7.31	12.00	38.14
6	6.00	12.50	1.44	8.12	12	0.88	10.62	8.50	12.00	47367
8	8.00	15.00	1.62	10.25	12	1.00	13.00	10.63	12.00	67.19
10	10.00	17.50	1.88	12.62	16	1.12	15.25	12.57	12.00	95.34
12	12.00	20.50	2.00	14.75	16	1.25	17.75	15.00	12.00	124.85
14	14.00	23.00	2.12	16.75	20	1.25	20.25	16.25	12.00	147.09
16	16.00	25.50	2.25	19.00	20	1.38	22.50	18.50	12.00	173.41
18	18.00	28.00	2.38	21.00	24	1.38	24.75	21.00	12.00	211.11
20	20.00	30.50	2.50	23.12	24	1.38	27.00	23.00	12.00	249.16
24	24.00	36.00	2.75	27.62	24	1.62	32.00	27.25	12.00	353.21

Classe 400

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	3.75	0.56	1.50	4	0.62	26.20	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.266.50
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
3 ½	3.50	9.00	1.38	5.25	8	1.00	7.25	5.50	9.00	20.04
4	4.00	10.00	1.38	5.75	8	1.00	7.88	6.19	12.00	29.51
5	5.00	11.00	1.50	7.00	8	1.00	9.25	7.31	12.00	39.95
6	6.00	12.50	1.62	8.12	12	1.00	10.62	8.50	12.00	49.94
8	8.00	15.00	1.88	10.25	12	1.12	13.00	10.63	12.00	69.91
10	10.00	17.50	2.12	12.62	16	1.25	15.25	12.75	12.00	98.97
12	12.00	20.50	2.25	14.75	16	1.38	17.75	15.00	12.00	129.39
14	14.00	23.00	2.38	16.75	20	1.38	20.25	16.25	12.00	152.54
16	16.00	25.50	2.50	19.00	20	1.50	22.50	18.50	12.00	189.77
18	18.00	28.00	2.62	21.00	24	1.50	24.75	21.00	12.00	218.82
20	20.00	30.50	2.75	23.12	24	1.62	27.00	23.00	12.00	257.87
24	24.00	36.00	3.0	27.62	24	1.88	32.00	27.25	12.00	365.01

Classe 600

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	3.75	0.56	1.50	4	0.62	2.62	1.38	9.00	2.27
¾	0.75	4.62	0.62	1.88	4	0.75	3.25	1.69	9.00	3.63
1	1.00	4.88	0.69	2.12	4	0.75	3.50	2.00	9.00	4.08
1 ¼	1.25	5.25	0.81	2.50	4	0.75	3.88	2.50	9.00	5.09
1 ½	1.50	6.12	0.88	2.75	4	0.88	4.50	2.88	9.00	7.26
2	2.00	6.50	1.00	3.31	8	0.75	5.00	3.63	9.00	9.08
2 ½	2.50	7.50	1.12	3.94	8	0.88	5.88	4.13	9.00	12.25
3	3.00	8.25	1.25	4.62	8	0.88	6.62	5.00	9.00	16.34
4	4.00	10.75	1.50	6.00	8	1.00	8.50	6.19	12.00	34.95
5	5.00	13.00	1.75	7.50	8	1.12	10.50	7.31	12.00	55.84
6	6.00	14.00	1.88	8.75	12	0.88	11.50	9.50	12.00	69.08
8	8.00	16.50	2.19	10.75	12	1.25	13.75	10.63	12.00	93.97
10	10.00	20.00	2.50	13.50	16	1.38	17.00	12.75	12.00	147.09
12	12.00	22.00	2.62	15.75	20	1.38	19.25	15.00	12.00	178.42
14	14.00	23.75	2.75	17.00	20	1.50	20.75	16.25	16.00	213.83
16	16.00	27.00	3.00	19.50	20	1.62	23.75	18.50	16.00	289.65
18	18.00	29.25	3.25	21.50	20	1.75	25.75	21.00	16.00	331.42
20	20.00	32.00	3.50	24.00	24	1.75	28.50	23.00	16.00	415.86
24	24.00	37.00	4.00	28.25	24	2.00	33.00	27.25	16.00	549.34

Classe 900

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.112	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	8.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	23.15
3	3.00	9.50	1.50	5.00	8	1.00	7.50	5.00	9.00	25.42
4	4.00	11.50	1.75	6.25	8	1.25	9.25	6.19	12.00	42.22
5	5.00	13.75	2.00	7.50	8	1.38	11.00	7.31	12.00	61.29
6	6.00	15.00	2.19	9.25	12	1.25	12.50	8.50	12.00	86.71
8	8.00	18.50	2.50	11.75	12	1.50	15.50	10.63	12.00	134.83
10	10.00	21.50	2.75	14.50	16	1.50	18.50	12.75	12.00	191.58
12	12.00	24.00	3.12	16.50	20	1.50	21.00	15.00	12.00	235.17
14	14.00	25.25	3.38	17.75	20	1.62	22.00	16.25	16.00	283.29
16	16.00	27.75	3.50	20.00	20	1.75	24.25	18.50	16.00	340.50
18	18.00	31.00	4.00	22.25	20	2.00	27.00	21.00	16.00	413.30
20	20.00	33.75	4.25	24.50	20	2.12	29.50	23.00	16.00	508.93
24	24.00	41.00	5.50	29.50	20	2.621	35.50	27.25	16.00	846.71

Classe 1500

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	4.75	0.88	1.56	4	0.88	3.25	1.38	9.00	3.63
¾	0.75	5.12	1.00	1.81	4	0.88	3.50	1.69	9.00	4.54
1	1.00	5.88	1.12	2.12	4	1.00	4.00	2.00	9.00	5.09
1 ¼	1.25	6.25	1.12	2.50	4	1.00	4.38	2.50	9.00	7.71
1 ½	1.50	7.00	1.25	2.75	4	1.12	4.88	2.88	9.00	9.53
2	2.00	9.50	1.50	4.12	8	1.00	6.50	3.63	9.00	19.06
2 ½	2.50	9.62	1.62	4.88	8	1.12	7.50	4.13	9.00	25.42
3	3.00	10.50	1.88	5.25	8	1.25	8.00	5.00	9.00	30.41
4	4.00	12.25	2.12	6.38	8	1.38	9.50	6.19	12.00	49.94
5	5.00	14.75	2.88	7.75	8	1.62	11.50	7.31	12.00	82.17
6	6.00	15.50	3.25	9.00	12	1.50	12.50	8.50	12.00	97.61
8	8.00	19.00	3.62	11.50	12	1.75	15.50	10.63	12.00	152.99
10	10.00	23.00	4.25	14.50	12	2.00	19.00	12.75	12.00	247.88
12	12.00	26.50	4.88	17.75	16	2.12	22.50	15.00	12.00	429.48
14	14.00	29.50	5.25	19.50	16	2.38	25.00	16.25	16.00	506.66
16	16.00	32.50	5.75	21.75	16	2.62	27.75	18.50	16.00	622.43
18	18.00	36.00	6.38	23.50	16	2.88	30.50	21.00	16.00	759.99
20	20.00	38.75	7.00	25.25	16	3.12	32.75	23.00	16.00	882.12
24	24.00	46.00	8.00	30.00	16	3.62	39.00	27.25	16.00	1332.94

Classe 2500

NPS	Foro	Od	THK	Od	NO. Di buchi	Dimensione del foro	Bolt Circle	Dia viso rialzata.	LUNGHEZZA	PESO
(in)	B (in)	O (in)	Stagno)	D (in)	(Buchi)	d (in)	C (in)	R (in)	L (in)	(CHILO)-
½	0.50	5.25	1.19	1.81	4	0.88	3.50	1.38	9.00	4.99
¾	0.75	5.50	1.25	2.06	4	0.88	3.75	1.69	9.00	5.90
1	1.00	6.25	1.38	2.25	4	1.00	4.25	2.00	9.00	8.17
1 ¼	1.25	7.25	1.50	2.88	4	1.12	5.12	2.50	9.00	12.25
1 ½	1.50	8.00	1.75	3.12	4	1.25	5.75	2.88	9.00	14.98
2	2.00	9.25	2.00	3.75	8	1.12	6.75	3.63	9.00	21.72
2 ½	2.50	10.50	2.25	4.50	8	1.25	7.75	4.13	9.00	29.96
3	3.00	12.00	2.62	5.25	8	1.38	9.00	5.00	9.00	44.03
4	4.00	14.00	3.00	6.50	8	1.62	10.75	6.19	12.00	72.18
5	5.00	16.50	3.62	8.00	8	1.88	12.75	7.31	12.00	112.59
6	6.00	19.00	4.25	9.25	8	2.12	14.50	8.50	12.00	162.53
8	8.00	21.75	5.00	12.00	12	2.12	17.25	10.63	16.00	267.40
10	10.00	26.50	6.50	14.75	12	2.62	21.25	12.75	16.00	452.63
12	12.00	30.00	7.25	17.38	12	2.88	24.38	15.00	16.00	618.80
