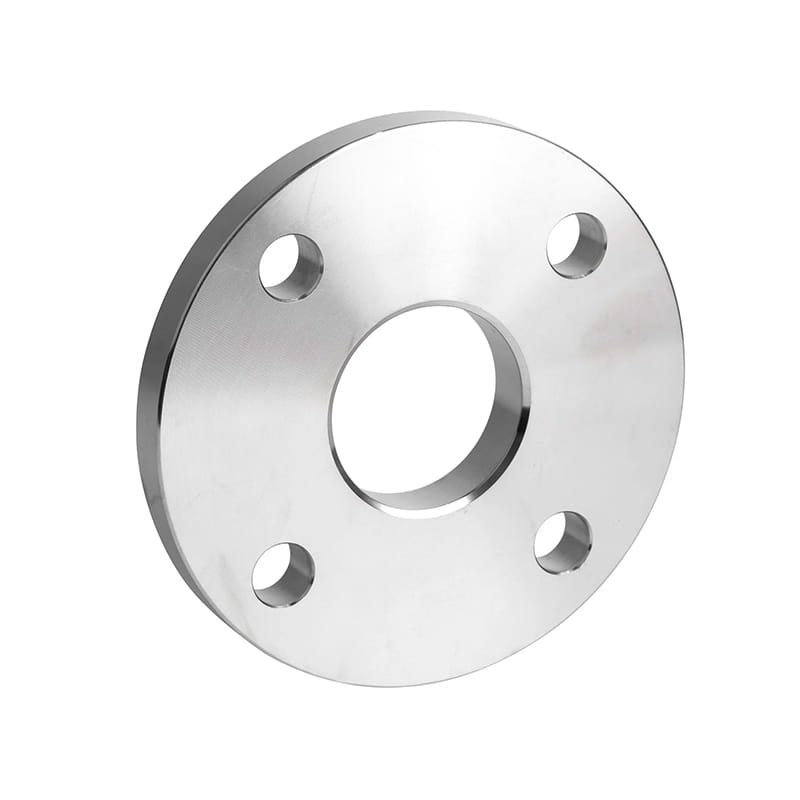

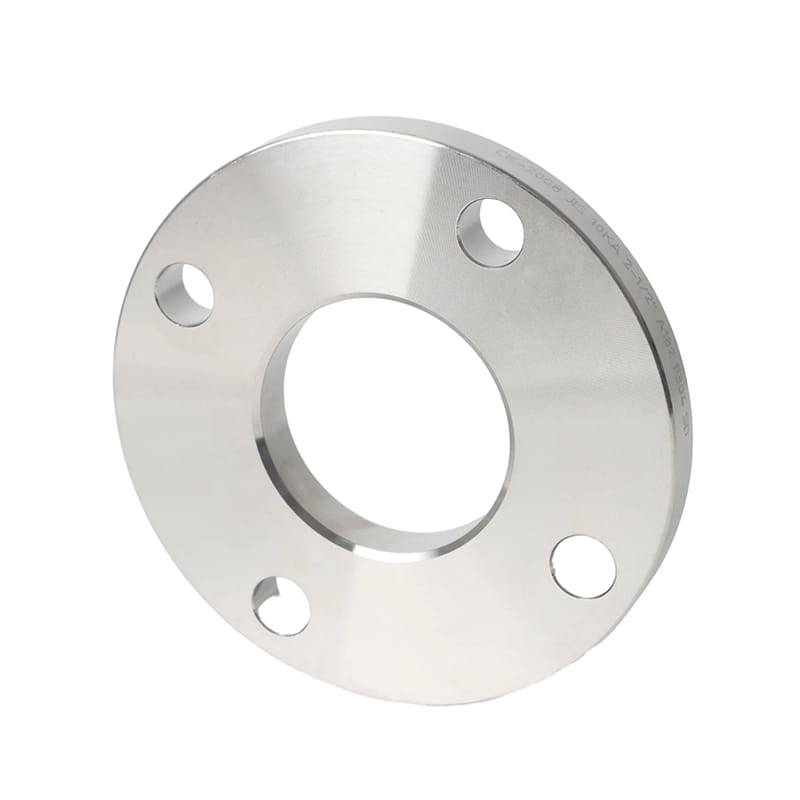

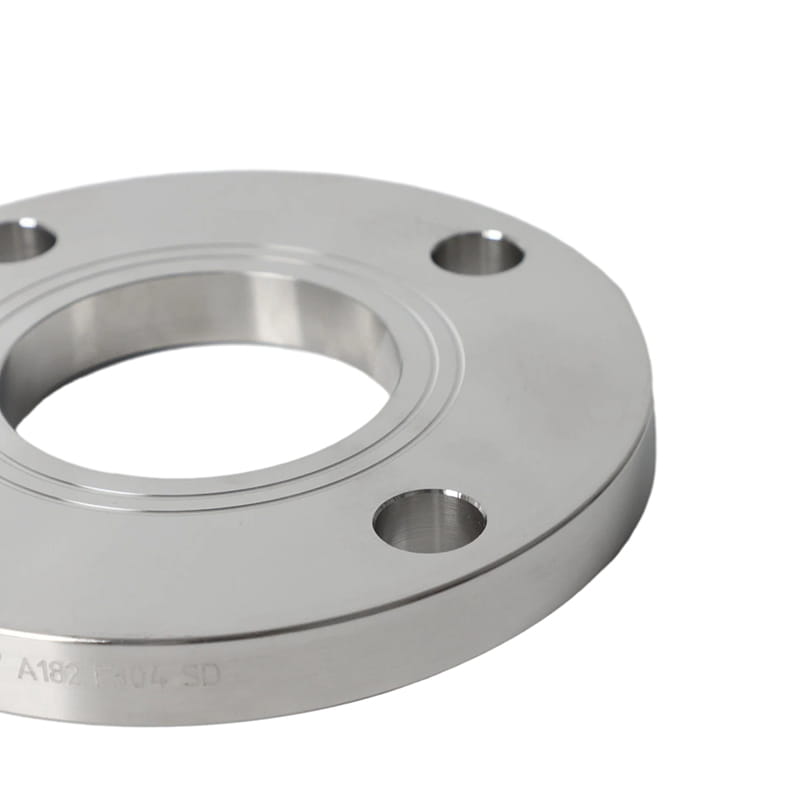

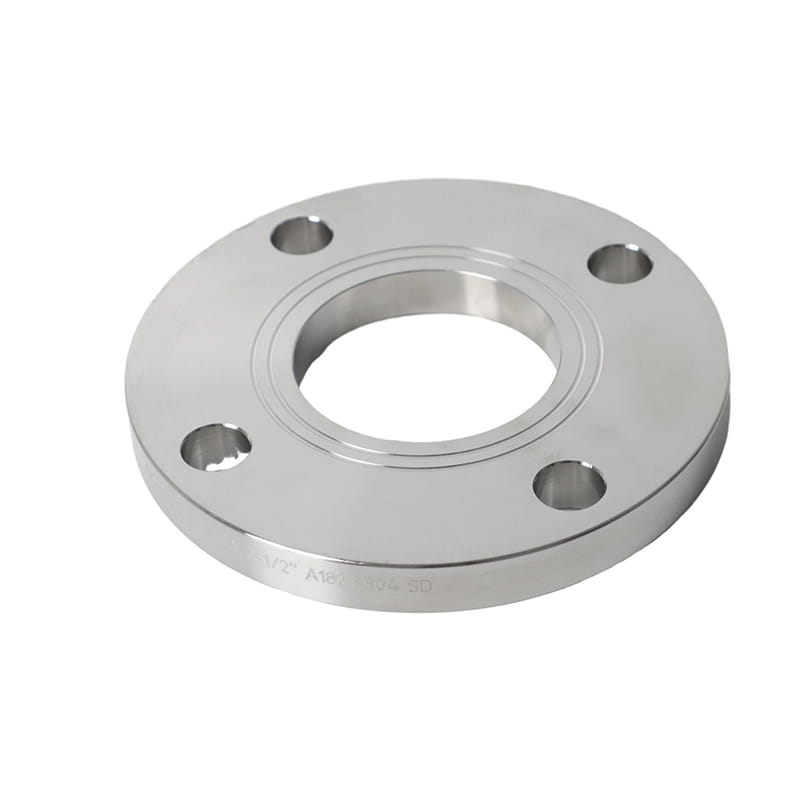

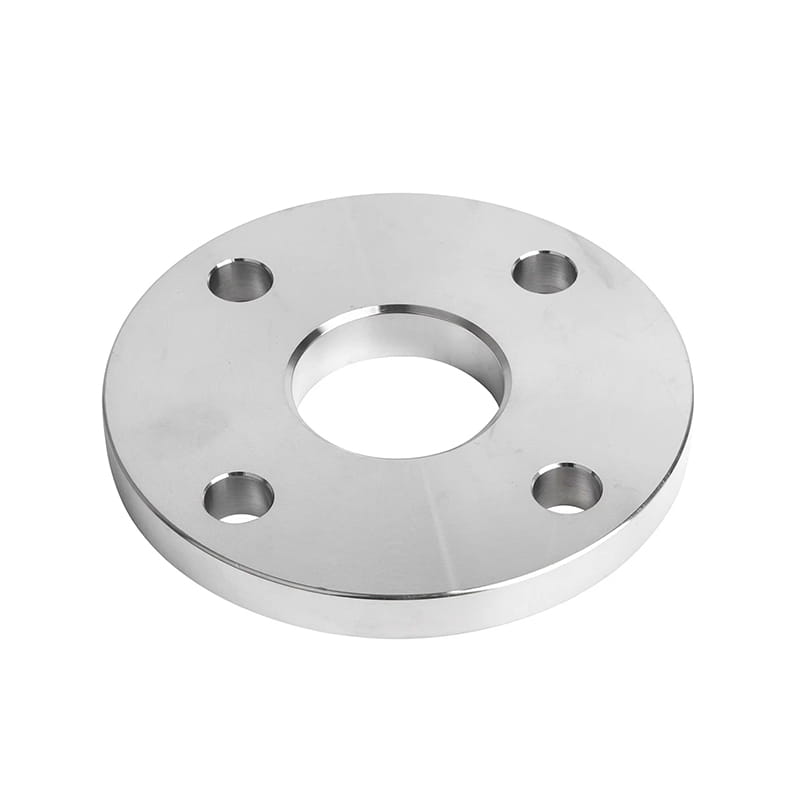

Flangia della piastra in acciaio al carbonio con fori di bulloni intorno al suo circuito

Flangia della piastra in acciaio al carbonio con fori di bulloni intorno al suo circuito

Le piastre di flangia sono un tipo di dispositivo di fissaggio che vengono utilizzati per tenere insieme due oggetti, in genere realizzati in metallo, fungendo da connettori cruciali per tubi e attrezzature. Con una piastra circolare piatta con fori di bulloni, assicurano un attacco sicuro.

Offrono una facile installazione e rimozione, facilitando la manutenzione. Il sistema è costituito da due parti: un'estremità del tubo e la flangia della piastra. Il processo funziona saldando la piastra piatta e circolare - la flangia della piastra - su un'estremità del tubo e quindi bullandolo su un altro tubo insieme a una guarnizione in mezzo. Il loro design piatto garantisce una distribuzione di pressione uniforme, promuovendo guarnizioni affidabili in ambienti ad alta pressione.

Le flange a piastre sono versatili e compatibili con vari materiali, rendendoli adatti a diverse applicazioni industriali. Ampiamente utilizzato in settori come petrolchimici e manifatturieri, le flange a piastre contribuiscono a connessioni robuste e resistenti alle perdite, migliorando l'efficienza e la sicurezza del trasporto e della lavorazione dei fluidi in contesti industriali.

Il tavolo della flangia può essere facilmente realizzato tagliando e modellando in flange a piastre. Pertanto, rispetto ad altri tipi di flange, sono relativamente economici, rendendoli una scelta economica. Possono anche personalizzarli per soddisfare le esigenze di applicazione specifiche, come diversi livelli di pressione e dimensioni.

Prev ：No previous article
PROSSIMO:La flangia della piastra in acciaio inossidabile consente di essere imbullonata su un altro tubo

Introduzione

Standard	(1) Standard americano ASME/ANSI B 16.5, ASME B 16.47 Serie A (MSS SP 44), ASME B 16.47 Serie B (API 605) (2) Standard britannico BS 3293, BS 1560, BS 4504, BS 10 (3) Standard tedesco Din2630, Din2631, Din2632, Din2633, Din2634, Din2635, Din2636, Din2637, Din2627, Din2628, Din2629 (4) Standard italiano Uni 2280, Uni 2281, Uni 2282, Uni 2283, Uni 2284 (5) Russian, australiano, giapponese standard Gost 12821-80, AS2129, JIS B2220 / KS B1503
Materiale	(1) Acciaio inossidabile: ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310s, 321, 321h, 317, 347, 347H, 904L; (2) Acciaio duplex e super duplex: ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 (3) Acciaio al carbonio: ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 GR.70 A36, A694 F42, F46, F52, F60, F65, F706; (4) Acciaio al carbonio a bassa temperatura: ASTM A350, LF2, LF3; (6) Acciaio in lega: ASTM / ASME A / SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91; (7) Acciaio in lega di rame: ASTM SB 61, SB62, SB151, SB152 UNS n. C 70600 (Cu-Ni 90/10), C 71500 (Cu-NI 70/30), UNS n. C 10100, 10200, 10300, 10800, 12000, 12200; (8) Nickel Leghe: ASTM SB564, SB160, SB472, SB162 Nickel 200 (UNS n. N02200), Nickel 201 (UNS n. N02201), Monel 400 (UNS n. N04400), Monel 500 (UNS n. N05500), IMPEIL 800 (UNS n. N08800), INSIDE 825 (UNS. N082) Inconel 600 (UNS n. N06600), Inconel 625 (UNS n. N06625), Inconel 601 (UNS n. N06601), Hastelloy C 276 (UNS n. N10276), lega 20 (UNS n. N08020)
Superficie	Vernice nera olio, vernice anti-russa, zinco placcato, trasparente giallo, freddo e calvo zincato
Tipo	forgiato, trattato a calore e lavorata
misurare	1 "-12"
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Scatole di legno
Applicazione	Si applica alle occasioni in cui il mezzo è infiammabile, esplosivo, tossico e la pressione è elevato, compresi petrolio e gas, chimica, petrolchimica e generazione di energia, con oleofere di carburante o acqua, ecc.

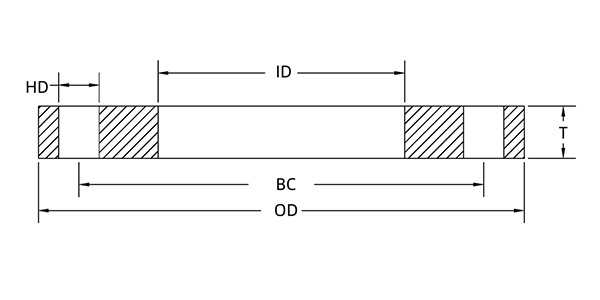

Dimensione del tubo nominale	SPESSORE	Dia fuori. (OD)	Dentro dia. (ID)	Numero di buchi	Foro dia.	Bolt Circle	Peso di spedizione
In	Stagno)	OD (in)	Id (in)	Buchi	HD (in)	BC (in)	In sterline
½	0.55	3.50	0.88	4	0.62	2.38	1.17
¾	0.552	3.88	1.09	4	0.62	2.75	1.45
1	0.500	4.25	1.36	4	0.62	3.12	1.73
1 ¼	0.500	4.62	1.70	4	0.62	3.50	2.00
1 ½	0.500	5.00	1.95	4	0.62	3.88	2.32
2	0.500	6.00	2.44	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.94	4	0.75	5.50	4.50
3	0.500	7.50	3.57	4	0.75	6.00	4.88
3 ½	0.500	8.50	4.07	8	0.75	7.00	6.04
4	0.500	9.00	4.60	8	0.75	7.50	6.57
5	0.500	10.00	5.66	8	0.88	8.50	7.31
6	0.500	11.00	6.72	8	0.88	9.50	8.24
8	0.500	13.5	8.72	8	0.88	11.75	11.83
10	0.625	16.00	10.88	12	1.00	14.25	18.39
12	0.625	19.00	12.88	12	1.00	17.00	26.80
14	0.625	21.00	14.14	112	1.12	18.75	33.05
16	0.630	23.50	16.16	16	1.12	21.25	47.45
18	0.750	25.00	18.18	16	1.25	22.75	60.00
20	0.750	27.50	20.20	20	1.25	25.00	73.76
24	1.000	32.00	24.25	20	1.38	29.50	92.64
30	1.000	38.75	30.25	28	1.38	36.00	124.16
36	1.250	46.00	36.25	32	1.62	42.75	207.40
