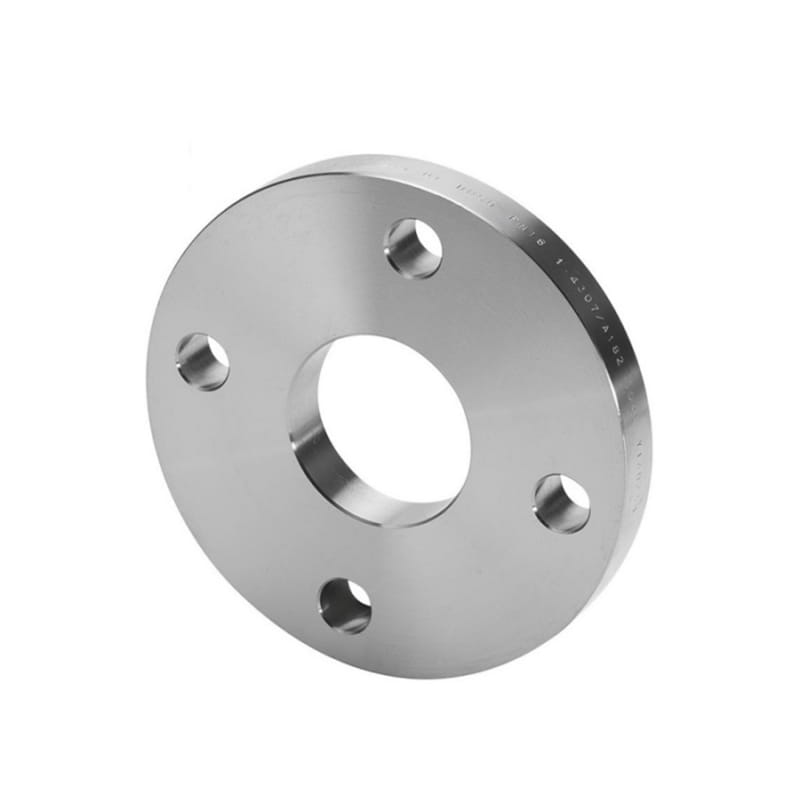

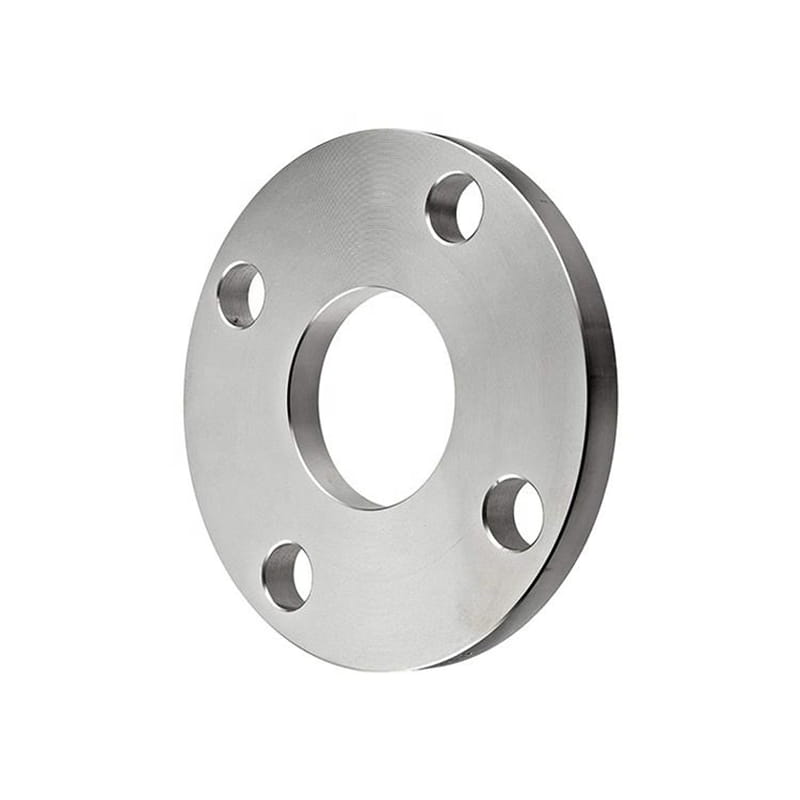

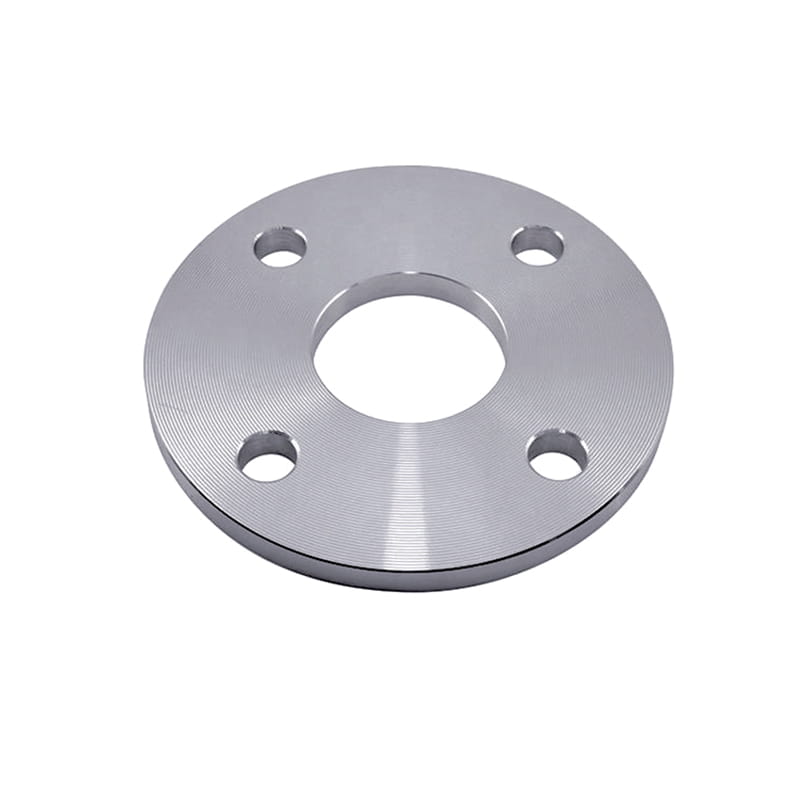

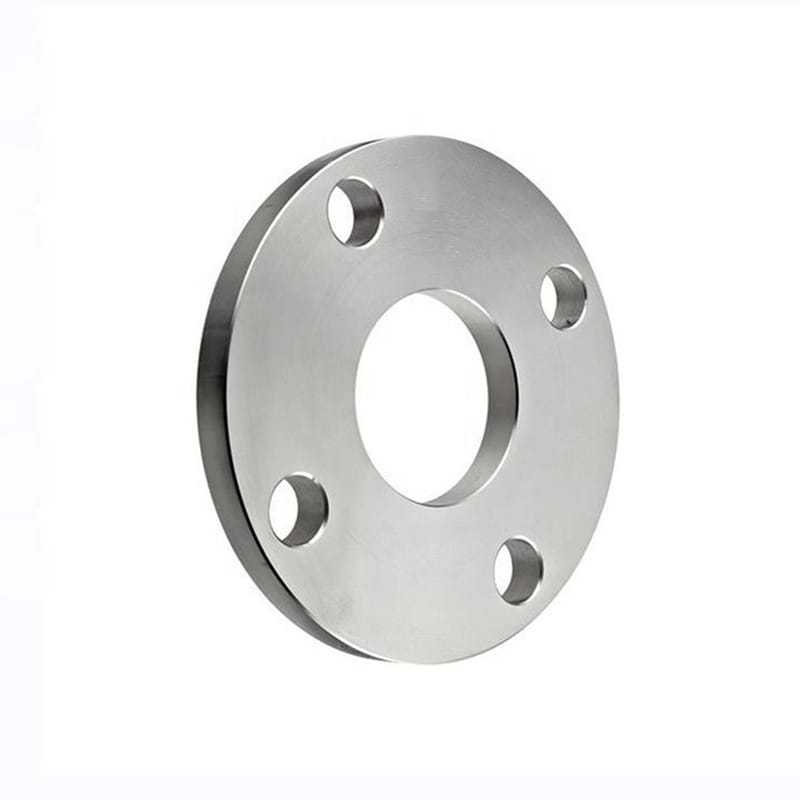

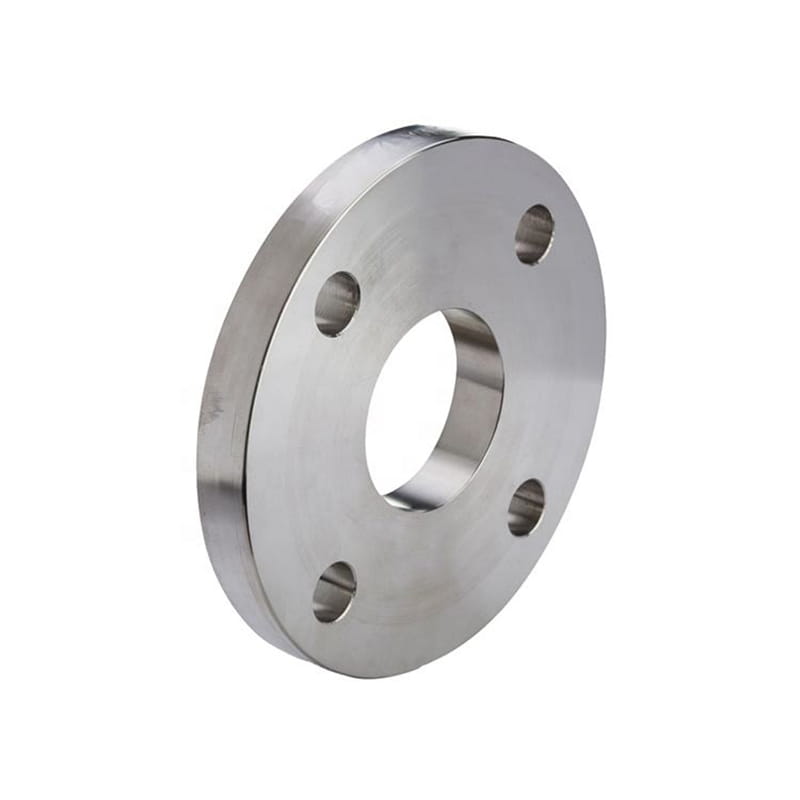

La flangia della piastra in acciaio inossidabile consente di essere imbullonata su un altro tubo

La flangia della piastra in acciaio inossidabile consente di essere imbullonata su un altro tubo

Le flange a piastre hanno una forma simile alle flange slip-on. È un tipo di flangia che è stato tagliato da un pezzo piatto di metallo. Sono generalmente adatti per i sistemi di tubazioni in cui il gruppo e lo smontaggio della conduttura sono frequenti.

Di solito, hanno una circonferenza maggiore rispetto ad altri tipi di flange per resistere a livelli più elevati di pressione. Possono stabilire forti collegamenti tra tubi di dimensioni diverse e resistere a gravi variazioni di temperatura. Il disco circolare viene saldato all'estremità di un tubo e gli consente di essere imbullonato a un altro tubo. Tipicamente utilizzato nelle condotte del carburante e dell'acqua, le due piastre di flangia verranno imbullonate insieme a una guarnizione tra loro, la piastra della flangia avrà fori per bulloni intorno al perimetro e verranno utilizzate per creare giunzioni, tees e giunti.

Le flange a piastre possono essere realizzate da molti diversi tipi di metallo tra cui acciaio al carbonio, acciaio inossidabile e acciaio in lega, tra gli altri. Viene utilizzato in molti settori, come l'industria petrolifera e del gas, per collegare i tubi e proteggerli da elementi esterni.

Prev ：Flangia della piastra in acciaio al carbonio con fori di bulloni intorno al suo circuito
PROSSIMO:No next article

Introduzione

Standard	ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48
Gradi di materiale	Acciaio inossidabile, acciaio al carbonio, acciaio in lega, nichel Cupro (90/10, 70/30, 66/30/2/2), Hastelloy (C-4, C-22, C276, B-2), Nickel (200/201), Monel (400 e K500), Inconel (600, 601, 625 e 825), incorpolo (800h), Monel (400 e K500), Inconel (600, 601, 625 e 825), incorpora (800h), Monel (400 e K500), Inconel (600, 601, 625 e 825), incorpolo (800h), dovery 20, doupless, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acciaio, acctivamente SS 904L, titanio (1 e 2), ecc.
Superficie	Vernice antidrust, vernice nera olio, giallo trasparente, zinco placcato, freddo e calvo zincato
Tipo	MACCHING CNC
misurare	1 "-12"
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Scatola di legno
Applicazione	Sistemi di tubazioni: le flange a piastre sono comunemente utilizzate nei sistemi di tubazioni per collegare tubi e altri raccordi. Applicazioni industriali: le flange a piastre sono utilizzate in varie applicazioni industriali, come petrolio e gas, chimiche e centrali elettriche. Applicazioni ad alta pressione e ad alta temperatura: le flange a piastre sono adatte per l'uso in ambienti ad alta pressione e ad alta temperatura a causa della loro resistenza e durata.

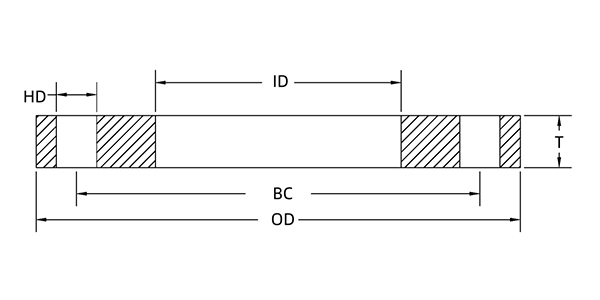

Dimensione del tubo nominale	SPESSORE	Dia fuori. (OD)	Dentro dia. (ID)	Numero di buchi	Foro dia.	Bolt Circle	PESO
In	Stagno)	OD (in)	Id (in)	Buchi	HD (in)	BC (in)	In sterline
1	0.500	4.25	1.063	4	0.62	3.12	1.74
1 ¼	0.500	4.62	1.313	4	0.62	3.50	2.01
1 ½	0.500	5.00	1.563	4	0.62	3.88	2.34
2	0.500	6.00	2.063	4	0.75	4.75	3.28
2 ½	0.500	7.00	2.563	4	0.75	5.50	4.52
3	0.500	7.50	3.063	4	0.75	6.00	4.89
4	0.500	9.00	4.063	8	0.75	7.50	6.59
5	0.500	10.00	5.063	8	0.88	8.50	7.32
6	0.500	11.00	6.063	8	0.88	9.50	8.27
8	0.500	13.50	8.063	8	0.88	11.75	11.86
10	0.500	16.00	10.063	12	1.00	14.25	18.39
12	0.500	19.00	12.063	12	1.00	17.00	26.87

Applicazioni
