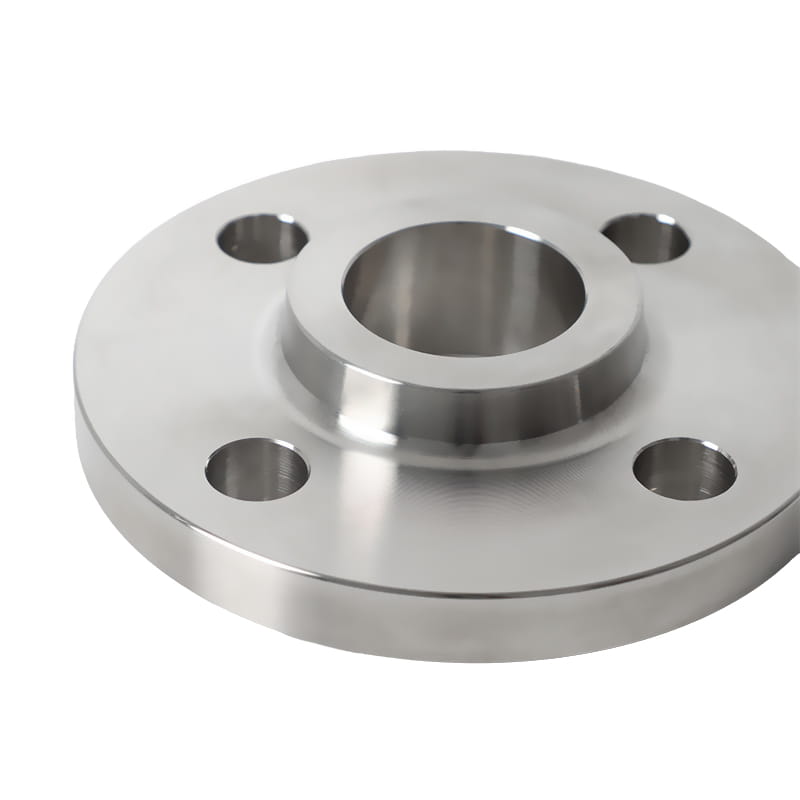

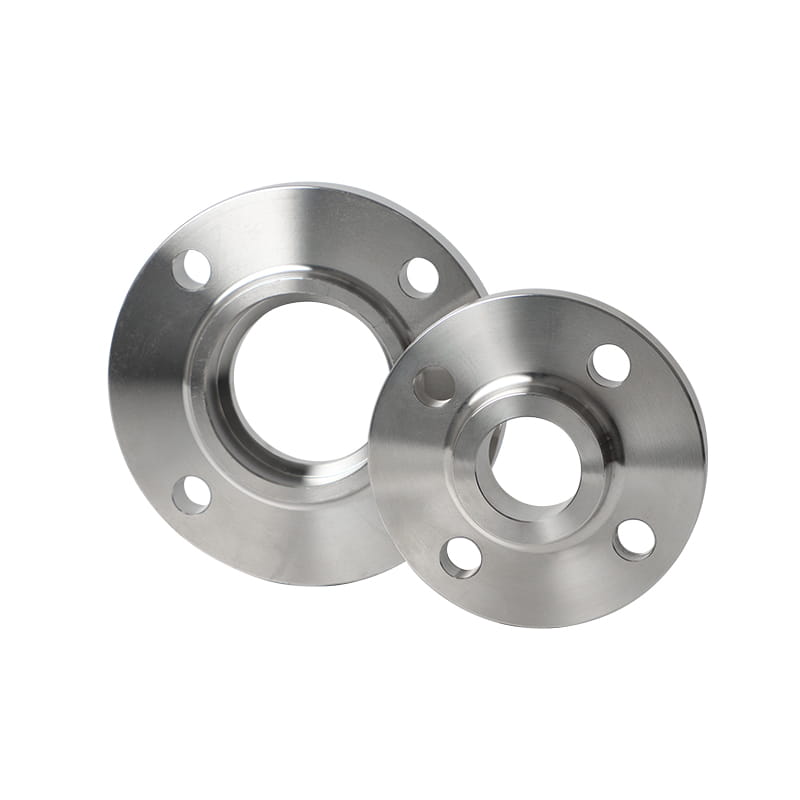

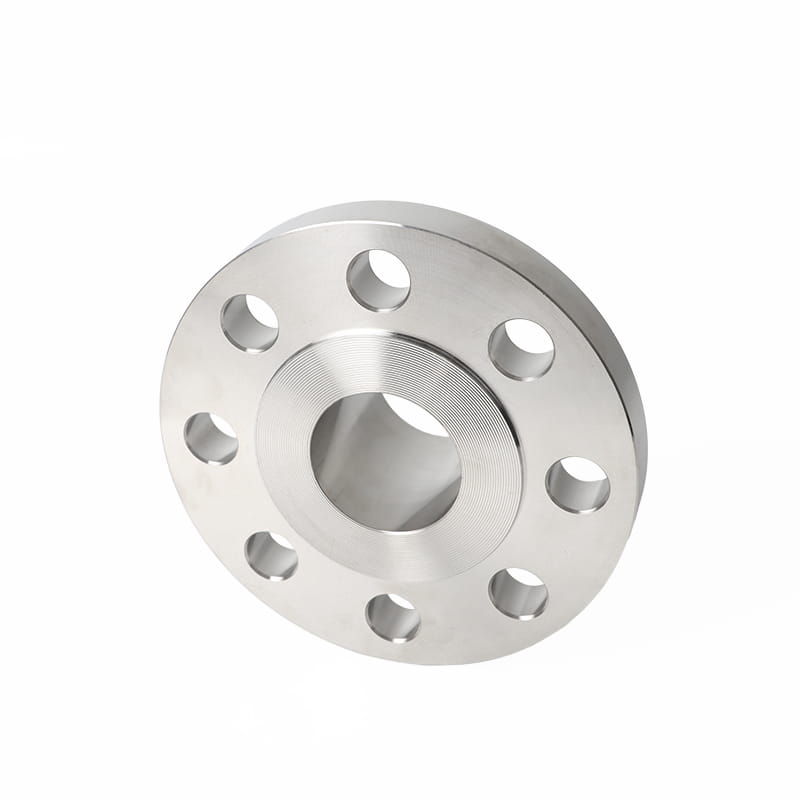

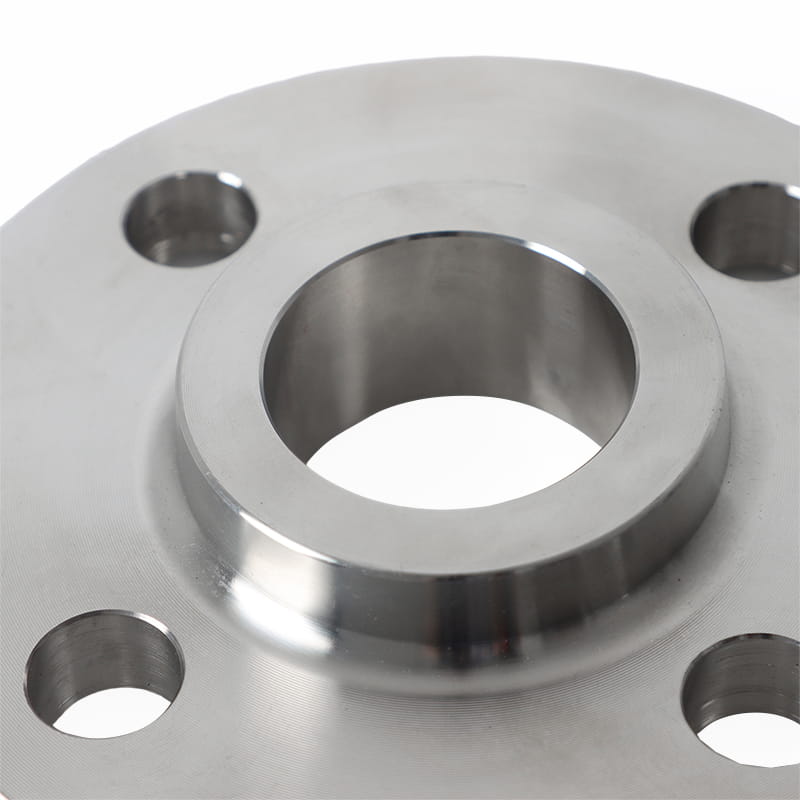

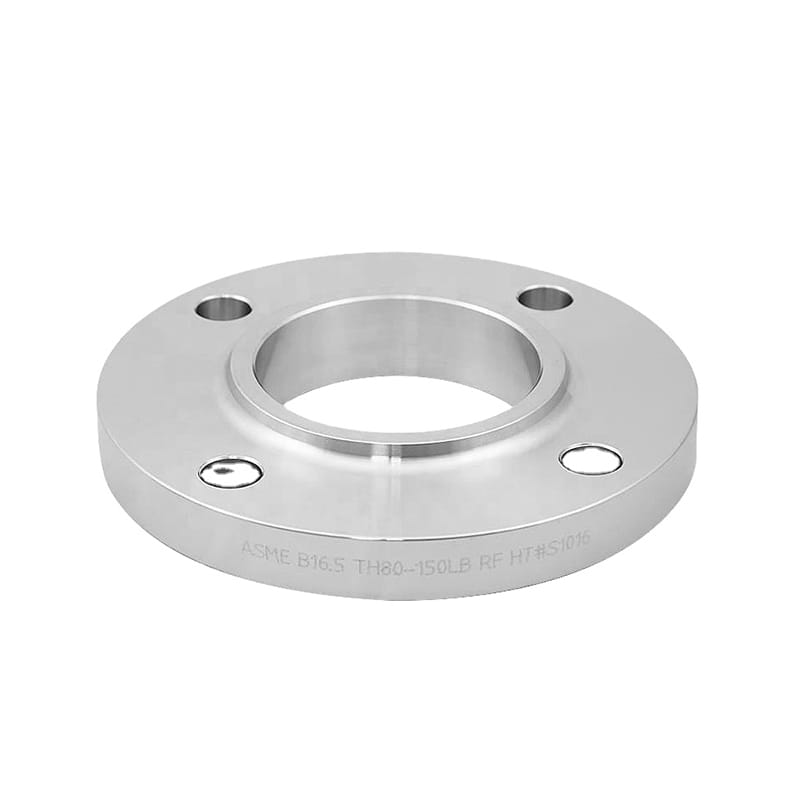

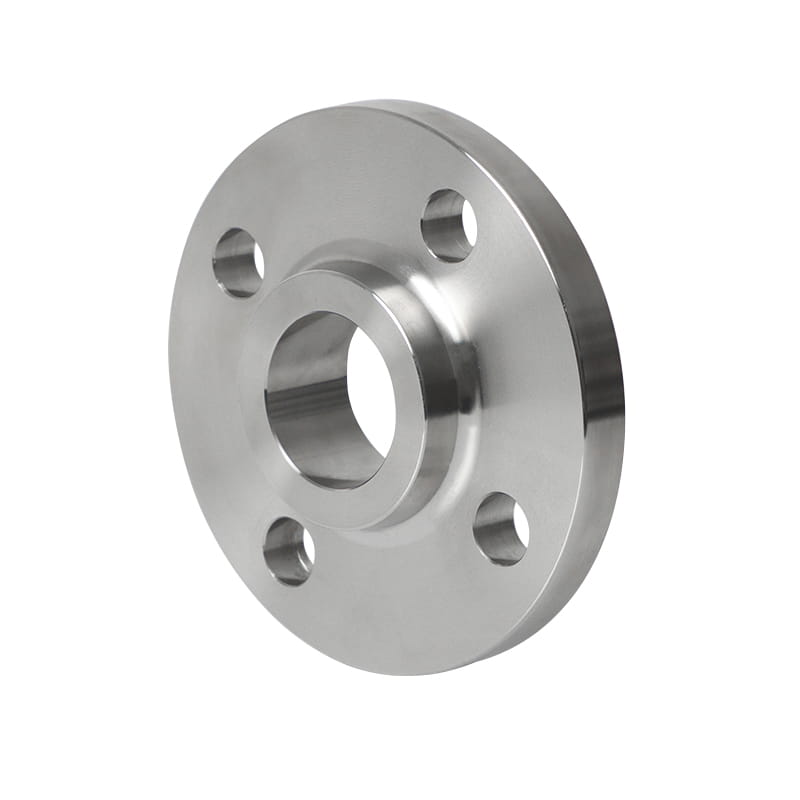

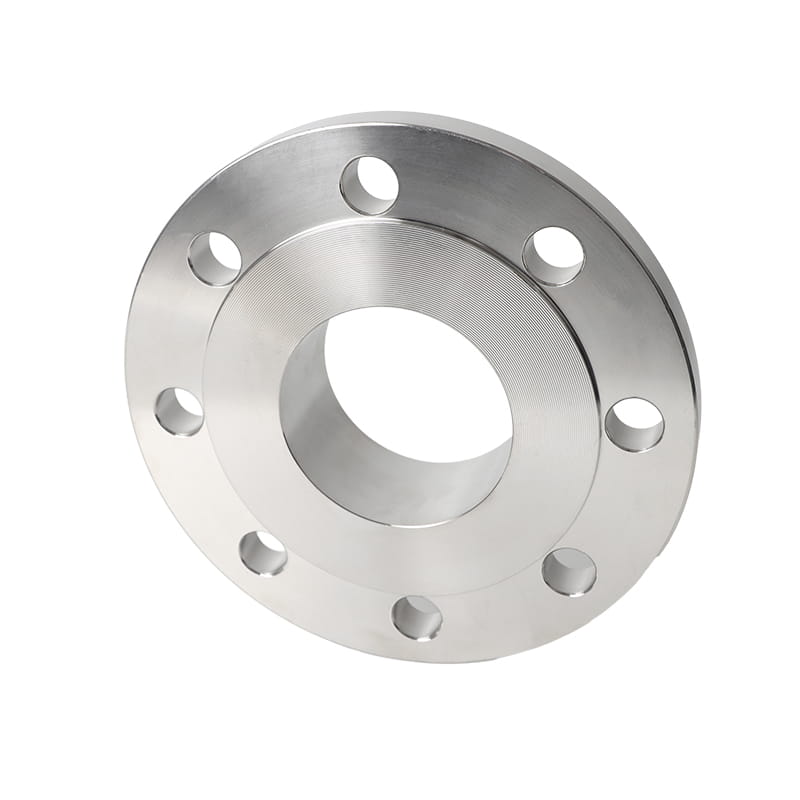

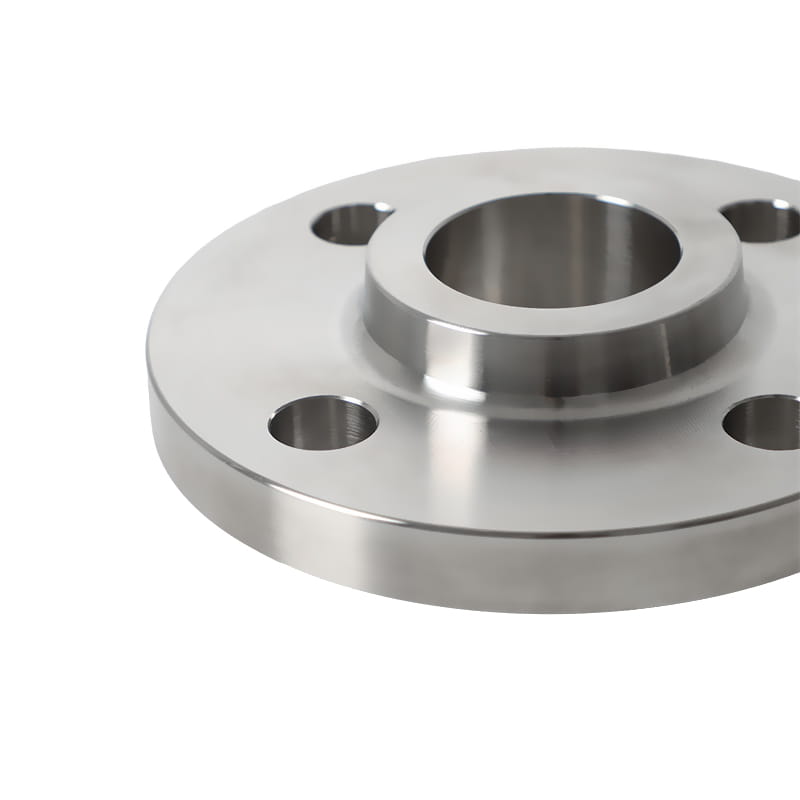

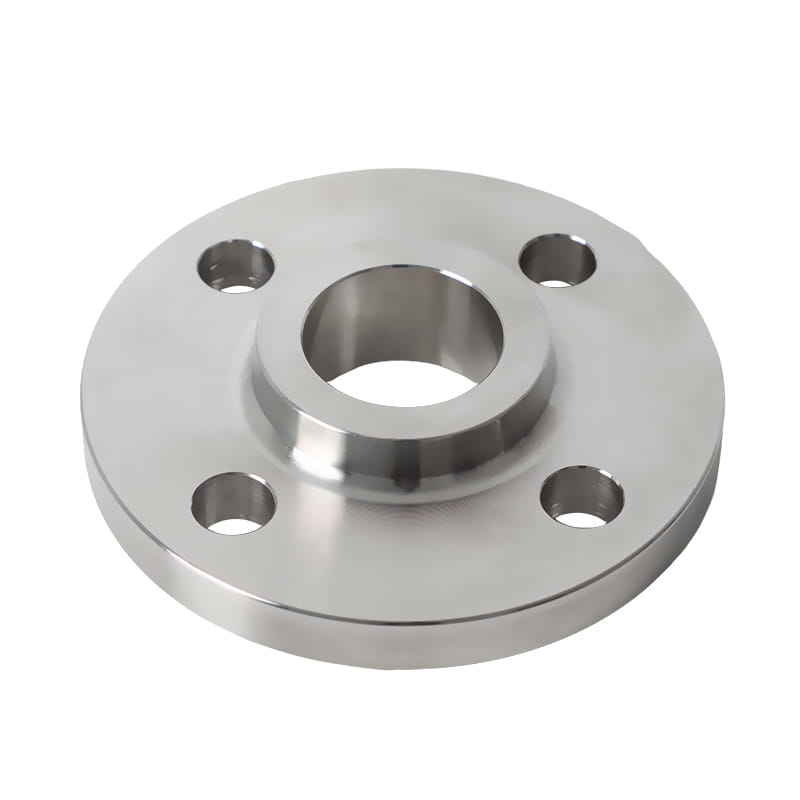

Slittamento inossidabile zincato a basso mozzo su flangia facile da installare

Slittamento inossidabile zincato a basso mozzo su flangia facile da installare

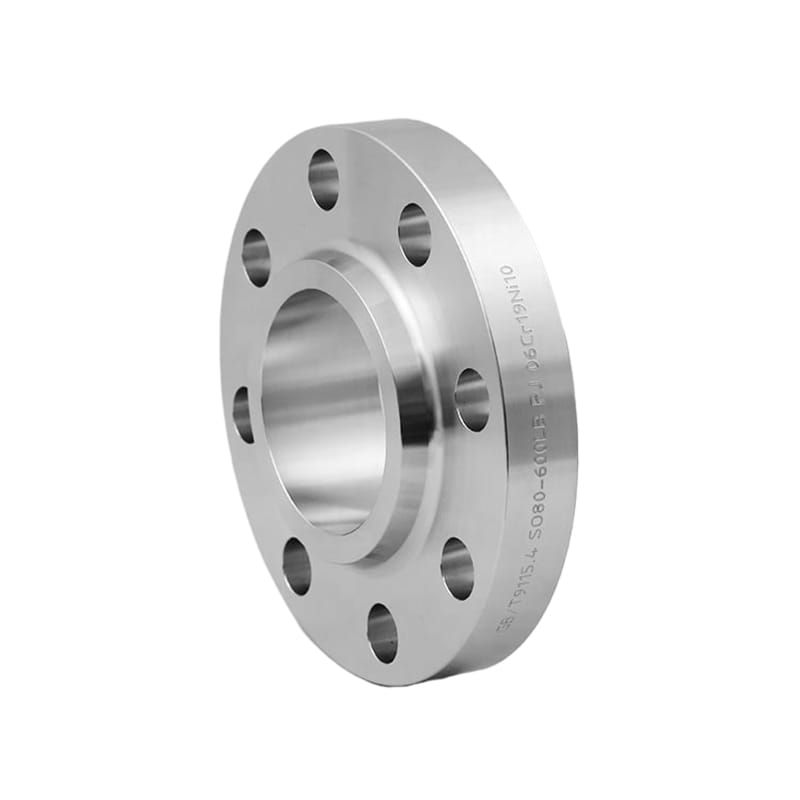

Le flange slip-on hanno un mozzo con un profilo molto basso. Questo tipo di flangia è generalmente collegato a un tubo da una o due saldature di filetto, è tuttavia possibile utilizzare una sola saldatura.

La flangia slip-on è un'alternativa semplice e affidabile a un collo di saldatura in quanto non ha uno smusso di saldatura e quindi consente di regolare il tubo in lunghezza rispetto alla sua posizione della flangia. Il foro dello slip-on darà una grande quantità di spazio per il tubo corrispondente. Ciò consente uno spazio di lavoro sufficiente affinché il saldatore e il fabbricante di connessione.

Di solito, la flangia slip-on può essere effettuata mediante forgiatura, taglio in acciaio, fusione, ecc. Tra questi tipi di produzione, il tipo di forgiatura guadagna una qualità affidabile ed è anche comunemente utilizzata.

I vantaggi di scivolare sulla flangia: (1) costi di installazione inferiori; (2) migliori prove di perdite; (3) più facilmente coerente con altre parti durante l'installazione; (4) saldatura interna ed esterna sulla flangia nella flangia; (5) il taglio accurato della pipeline richiede meno tempo; (6) Mentre le diapositive del tubo sulla flangia, può essere ben compatibile.

Prev ：Acciaio inossidabile 304 Slip forgiato sulla flangia con un mozzo rinforzato alla base
PROSSIMO:No next article

Introduzione

Standard	ANSI/ASME B16.5, BS4505, GOST12820-80, DIN, Uni, EN1092-1, JIS/KS, ecc.
Materiale	Acciaio al carbonio: SA105N, SA266, SA765, A350LF2, A350LF6; Acciaio in lega: A182F11, A182F22, A182FF22V; Acciaio inossidabile: A182F304, A182F316, A182F51, A182F53, A182F60, S31008, S32168, S347H
Superficie	Olio
Tipo	Forgiato, taglio in acciaio, fusione, ecc.
misurare	DN15-DN600, il diametro esterno massimo che può essere personalizzato è 6000 mm
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Packaging di esportazione standard (custodia in compensato all'esterno, tessuto di plastica all'interno).
Applicazione	Linee aria compresse a bassa pressione e linee di processo per sostanze come vapore, condensati, ecc.

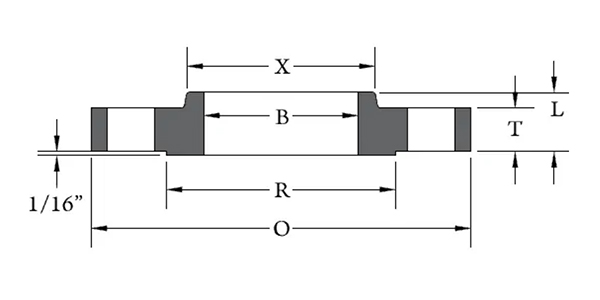

Nom. Dimensione del tubo	O	B	T	L	X		R	Buchi	Hole-D	Bullone Cerchio dia
½	3.50	0.88	0.38	0.56	1.19	1.38		4	0.62	2.38
¾	3.88	1.09	0.44	0.56	1.50	1.69		4	0.62	2.75
1	4.25	1.36	0.50	0.62	1.94	2.00		4	0.62	3.12
1¼	4.62	1.70	0.56	0.75	2.31	2.50		4	0.62	3.50
1½	5.00	1.95	0.62	0.81	2.56	2.88		4	0.62	3.88
2	6.00	2.44	0.69	0.94	3.06	3.62		4	0.75	4.75
2½	7.00	2.94	0.81	1.06	3.56	4.12		4	0.75	5.50
3	7.50	3.57	0.88	1.12	4.25	5.00		4	0.75	6.00
3½	8.50	4.07	0.88	1.19	4.81	5.50		8	0.75	7.00
4	9.00	4.57	0.88	1.25	5.31	6.19		8	0.75	7.50
5	10.00	5.66	0.88	1.38	6.44	7.31		8	0.88	8.50
6	11.00	6.72	0.94	1.50	7.56	8.50		8	0.88	9.50
8	13.50	8.72	1.06	1.69	9.69	10.62		8	0.88	11.75
10	16.00	10.88	1.12	1.88	12.00	12.75		12	1.00	14.25
12	19.00	12.88	1.19	2.12	14.38	15.00		12	1.00	17.00
14	21.00	14.14	1.31	2.19	15.75	16.25		12	1.12	18.75
16	23.50	16.16	1.38	2.44	18.00	18.50		16	1.12	21.25
18	25.00	18.18	1.50	2.62	19.88	21.00		16	1.25	22.75
20	27.50	20.20	1.62	2.81	22.00	23.00		20	1.25	25.00
22	29.50	22.22	1.75	3.07	24.25	25.25		20	1.38	27.25
24	32.00	24.25	1.81	3.19	26.12	27.25		20	1.38	29.50
