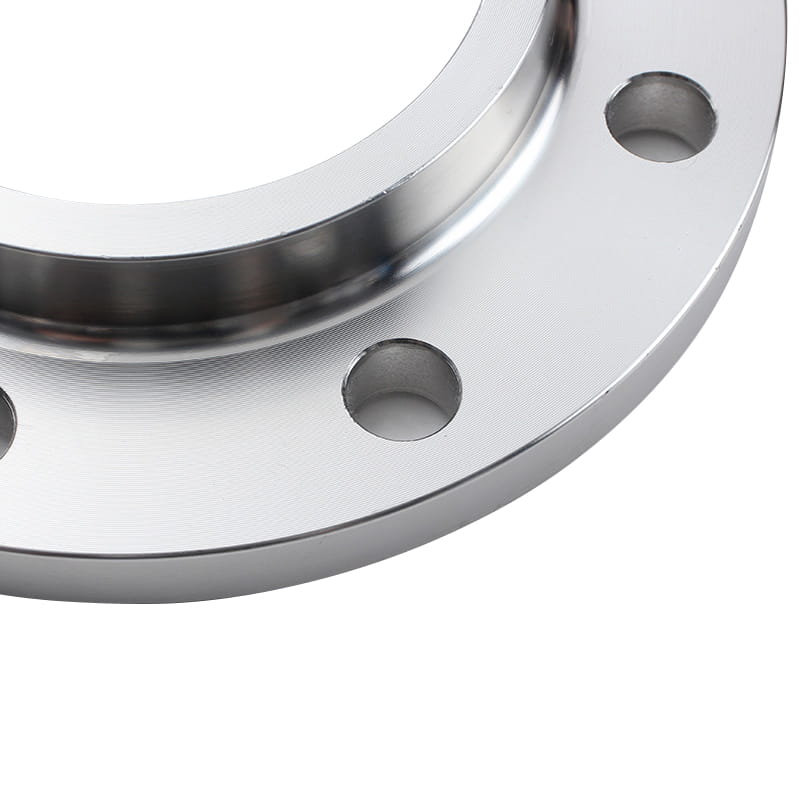

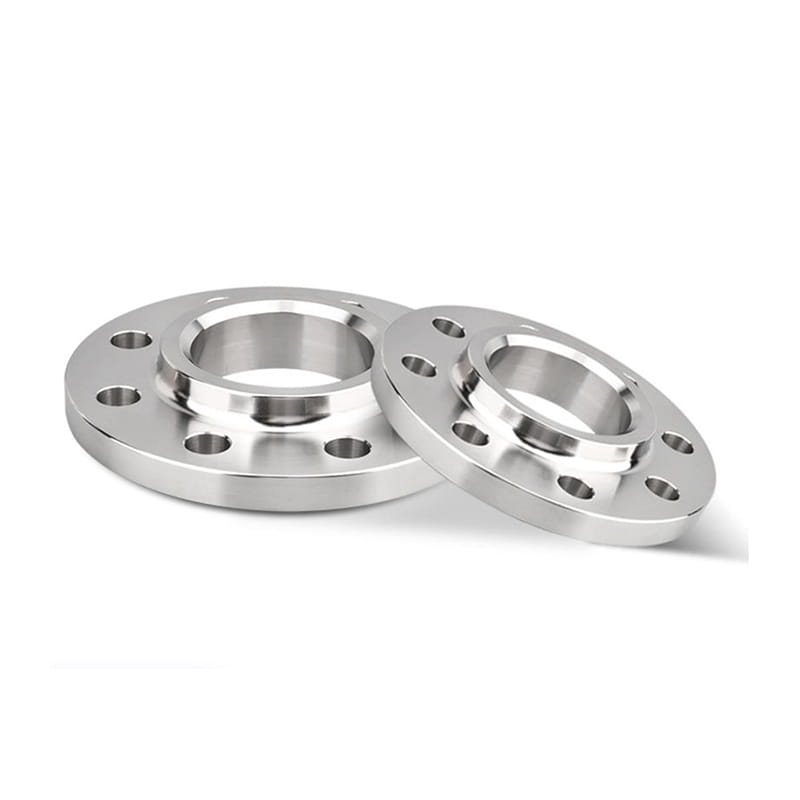

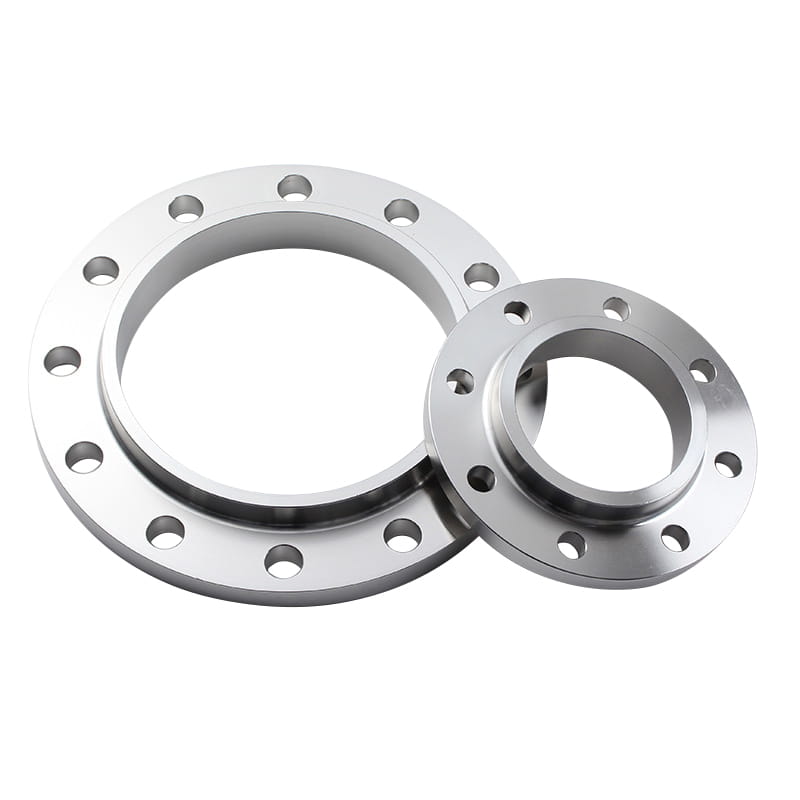

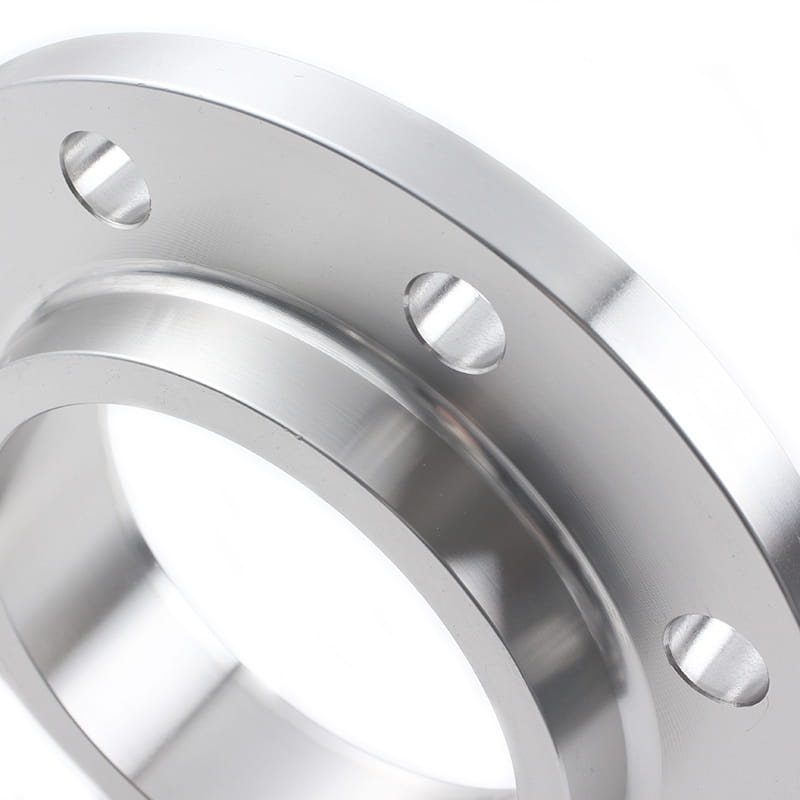

Acciaio inossidabile 304 Slip forgiato sulla flangia con un mozzo rinforzato alla base

Acciaio inossidabile 304 Slip forgiato sulla flangia con un mozzo rinforzato alla base

Flangia slip-on, chiamata anche così flangia. Sono un tipo popolare di flangia del tubo progettata per accettare il tubo nel foro/centro della flangia per la saldatura attorno sia al diametro esterno (OD) del tubo che al lato interno della connessione.

Questo tipo di flangia è estremamente comune nelle applicazioni a bassa pressione. Questo perché una flangia in stile slip-on accetterà un tubo con una connessione di saldatura al filetto, mentre una flangia del collo di saldatura avrà un mozzo rinforzato alla base e forma una connessione conico di saldatura direttamente all'estremità di saldatura del culo di un tubo. Questo hub affusolato consente un servizio più forte in un ambiente di stress meccanico.

I vantaggi delle flange slip-on si riferiscono a minori costi di approvvigionamento, abilità meno richieste per la saldatura, un requisito di accuratezza inferiore per il taglio dei tubi e nessun requisito di preparazione della saldatura per una saldatura per l'estremità del tubo.

Le flange slip-on sono utilizzate principalmente per fluidi a bassa pressione o con scarso rischio di perdite. Come petrolchimico, petrolio e gas, linee d'acqua di raffreddamento, linee d'acqua antincendio, linee d'aria compresse a bassa pressione e linee di processo per sostanze come vapore, condensati, ecc.

Prev ：No previous article
PROSSIMO:Slittamento inossidabile zincato a basso mozzo su flangia facile da installare

Introduzione

Standard	ASME/ANSI, API, Din, Gost, BS, AS, JIS, JPI, Uni, SABS, ecc
Materiale	Acciaio al carbonio, acciaio in lega, 304, 316, 304L, 316L, 321, 347, CF8C., ECT
Superficie	RF, FF, FM, MFM, TG, RJ, ecc.
Tipo	Taglio forgiato, in acciaio
misurare	DN15-DN600
Tempi di consegna	Entro 5-30 giorni dalla ricezione del prepagato
Imballaggio	Ogni flangia o raccordi per tubi è confezionato individualmente con pellicola protettiva a bolle e collocato in una scatola di legno.
Applicazione	petrolchimico, petrolio e gas, linee d'acqua di raffreddamento, linee d'acqua antincendio, ecc.

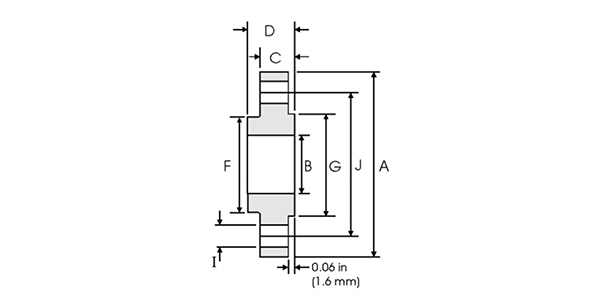

Nom. Dimensione del tubo	Diametro esterno (mm)	UN (mm)	B (mm)	C (mm)	D (mm)	F (mm)	G (mm)	Buchi (mm)	IO (mm)	J (mm)	Peso (kg)
½	21.30	88.90	22.40	11.20	15.70	30.20	35.10	4	15.70	60.45	0.39
¾	26.70	98.60	27.70	12.70	15.70	38.10	42.90	4	15.70	69.85	0.56
1	33.40	108.00	34.50	14.20	17.50	49.30	50.80	4	15.70	79.25	0.78
1¼	42.20	117.30	43.20	15.70	20.60	58.70	63.50	4	15.70	88.90	1.03
1½	48.30	127.00	49.50	17.50	22.40	65.00	73.15	4	15.70	98.60	1.32
2	60.30	152.40	62.00	19.10	25.40	77.70	91.90	4	19.10	120.70	2.06
2½	73.00	177.80	74.70	22.40	28.40	90.40	140.60	4	19.10	139.70	3.28
3	88.90	190.50	90.70	23.90	30.20	108.00	127.00	4	19.10	152.40	3.85
3½	101.60	215.90	103.40	23.90	31.75	122.20	139.70	8	19.10	177.80	4.81
4	114.30	228.60	116.10	23.90	33.30	134.90	157.20	8	19.10	190.50	5.30
5	141.30	254.00	143.80	23.90	36.60	163.60	185.70	8	22.40	215.90	6.07
6	168.30	279.40	170.70	25.40	39.60	192.00	215.90	8	22.40	241.30	7.45
8	219.10	342.90	221.50	28.40	44.50	246.10	269.70	8	22.40	298.50	12.10
10	273.00	406.40	276.30	30.20	49.30	304.80	323.90	12	25.40	362.00	16.50
12	323.80	482.60	327.10	31.75	55.60	365.30	381.00	12	25.40	431.80	26.20
14	355.60	533.40	359.10	35.10	57.15	400.10	412.80	12	28.40	476.30	34.60
16	406.40	596.90	410.50	36.60	63.50	457.20	469.90	16	28.40	539.8	44.8
18	457.20	635.00	461.80	39.60	68.30	505.00	533.40	16	31.75	577.90	48.90
20	508.00	698.50	513.10	42.90	73.15	558.80	584.20	20	31.75	635.00	61.90
24	609.60	812.80	616.00	47.80	82.60	663.40	692.20	20	35.10	749.30	86.90

Applicazioni
